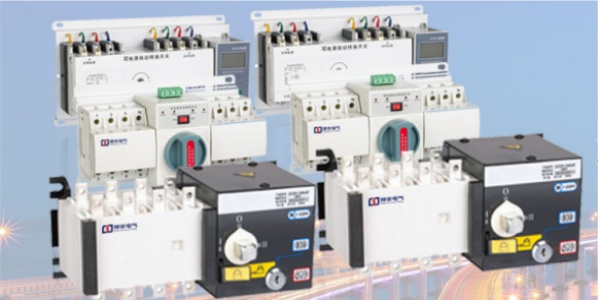

5TR1-63A/4P 双电源开关｜3KC-100A/4P双电源转换开关
阅读次数：95 发布时间：2026-05-13
5TR1-63A/4P 双电源开关｜3KC-100A/4P双电源转换开关
一、5TR1-63A/4P、3KC-100A/4P等双电源产品概述
5TR1-63A/4P、3KC-100A/4P、5TR1-32A/4P、5TR1-100A/4P、5TR3-125A/4P、5TR3-250A/4P等双电源自动转换开关有5TR 全系列 CB 级和3KC 系列 PC 级两大类，整个产品具有可靠的切换性能和严苛的安全标准，覆盖全电流。额定电流从6A 至 1600A都有，你可以根据实际需求选择 2P、3P、4P 多种极数规格，能够完美适配单相、三相三线、三相四线各类低压供电工况。
我们的5TR1-63A/4P、3KC-100A/4P、5TR1-32A/4P、5TR1-100A/4P、5TR3-125A/4P、5TR3-250A/4P等双电源产品可实时监测常用电源、备用电源电压状态，遇到停电、欠压、缺相等故障时自动完成投切，无需人工介入，全程守护负载连续供电。产品符合国家电气规范与国际 IEC 标准，广泛应用于商业建筑、工业制造、医疗机房、消防配电及老旧配电项目改造。
二、5TR1-63A/4P、3KC-100A/4P等双电源系列产品型号介绍
（一）5TR 系列 CB 级
| 额定电流 | 可选极数 | 完整型号 | 产品特点 | 典型应用场景 |
| 6A | 2P/3P/4P | 5TR1-6A/2P/3P/4P | 微型小电流规格，体积小巧，自带过载短路保护 | 智能家居、小型控制回路、弱电设备供电 |
| 10A | 2P/3P/4P | 5TR1-10A/2P/3P/4P | 经济型小电流，适配小功率单相负载 | 商铺照明、小型仪器仪表、末端插座回路 |
| 16A | 2P/3P/4P | 5TR1-16A/2P/3P/4P | 常规家用标配款，分断性能稳定 | 家装配电、办公室单间照明及设备供电 |
| 20A | 2P/3P/4P | 5TR1-20A/2P/3P/4P | 负载适配性强，适合中小功率设备 | 门店商用、小型风机水泵普通回路 |
| 25A | 2P/3P/4P | 5TR1-25A/2P/3P/4P | 通用性强，性价比高，安装便捷 | 写字楼末端、小区公共区域照明配电 |
| 32A | 2P/3P/4P | 5TR1-32A/2P/3P/4P | 工程常用规格，现货流通量大 | 沿街商铺、小型加工厂普通动力回路 |
| 40A | 2P/3P/4P | 5TR1-40A/2P/3P/4P | 承载能力提升，适配中等末端负荷 | 餐饮门店、小型中央空调末端供电 |
| 50A | 2P/3P/4P | 5TR1-50A/2P/3P/4P | 壳架电流适中，保护功能齐全 | 楼层配电分路、小型机房辅助回路 |
| 63A | 2P/3P/4P | 5TR1-63A/2P/3P/4P（爆款） | 小电流走量冠军，watsn63a 参数对标同款，末端项目标配 | 楼宇整体末端、小区应急照明、中小型商铺总配电 |
| 80A | 2P/3P/4P | 5TR2-80A/2P/3P/4P | 中电流过渡规格，运行稳定可靠 | 中型商场分支回路、厂区辅助动力配电 |
| 100A | 2P/3P/4P | 5TR2-100A/2P/3P/4P | 中端主流规格，机械电气双重联锁 | 写字楼主干、中小型消防回路、电梯配电 |
| 125A | 2P/3P/4P | 5TR3-125A/2P/3P/4P | 工业级承载，抗电流冲击能力强 | 工厂车间动力、中型医疗配套设备供电 |
| 160A | 2P/3P/4P | 5TR3-160A/2P/3P/4P | 大电流 CB 级，适配中型负荷工况 | 产业园区配套、商业综合体主干分路 |
| 200A | 2P/3P/4P | 5TR3-200A/2P/3P/4P | 重载设计，耐受瞬时电流冲击 | 大型厂房辅助回路、公共建筑动力配电 |
| 250A | 2P/3P/4P | 5TR3-250A/2P/3P/4P | 中型项目主力，适配工业及消防常用负荷 | 生产线设备、大型消防风机水泵系统 |
| 315A | 3P/4P | 5TR4-315A/3P/4P | 大电流规格，工业级防护结构 | 大型厂区分支、市政重点建筑配电 |
| 400A | 3P/4P | 5TR4-400A/3P/4P | 大功率 CB 级，适合厂房总进线分支 | 工业园区配电房、大型商业建筑主干 |
| 500A | 3P/4P | 5TR4-500A/3P/4P | 高承载设计，长期运行稳定性强 | 重工业车间、大型公共基建配电系统 |
| 630A | 3P/4P | 5TR4-630A/3P/4P | 大功率旗舰规格，结构稳固耐冲击 | 超高层楼宇、大型产业园区总配电柜 |
| 800A | 3P/4P | 5TR5-800A/3P/4P | 超大电流 CB 级，适配重载不间断工况 | 重工业厂房、轨道交通配套核心配电 |
| 1000A | 3P/4P | 5TR5-1000A/3P/4P | 大负荷专用，抗干扰、运行平稳 | 大型工业基地、城市枢纽建筑供电 |
| 1250A | 3P/4P | 5TR5-1250A/3P/4P | 高承载配电级规格，适合大型配电枢纽 | 超大园区、公共文旅建筑总电源切换 |
| 1600A | 3P/4P | 5TR5-1600A/3P/4P | 全系最大电流 CB 级，工业级顶配 | 大型电厂配套、超大型工业园区核心配电 |
（二）3KC 系列 PC 级 隔离型
| 额定电流 | 可选极数 | 完整型号 | 产品特点 | 典型应用场景 |
| 16A | 2P/3P/4P | 3KC-16A/2P/3P/4P | 小型隔离型，带明显断开点，安全系数高 | 精密仪器、弱电机房小型备用电源切换 |
| 32A | 2P/3P/4P | 3KC-32A/2P/3P/4P | 经济型 PC 级，适配小功率关键负载 | 实验室设备、医疗小型器械供电切换 |
| 63A | 2P/3P/4P | 3KC-63A/2P/3P/4P | 用户高频搜索 3kc63a 型号，隔离安全等级高 | 小型机房、消防末端、楼宇应急回路 |

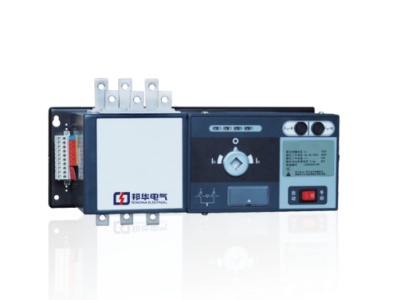

| 100A | 2P/3P/4P | 3KC-100A/2P/3P/4P（爆款） | PC 级走量主力，切换速度快、机械寿命长 | 商业消防系统、中小型数据中心、厂房关键回路 |
| 125A | 2P/3P/4P | 3KC-125A/2P/3P/4P | 工业隔离标配，耐受短路电流性能优异 | 医院手术室、ICU、工业自动化生产线 |
| 160A | 2P/3P/4P | 3KC-160A/2P/3P/4P | 中型负荷隔离专用，运行无故障 | 园区核心配电、大型商超动力应急系统 |
| 200A | 2P/3P/4P | 3KC-200A/2P/3P/4P | 重载隔离结构，适合长期不间断运行 | 大型工厂车间、交通枢纽配套配电 |
| 250A | 2P/3P/4P | 3KC-250A/2P/3P/4P | 工程常用大电流 PC 级，项目验收无忧 | 大型消防泵组、数据中心机房总进线切换 |
| 315A | 3P/4P | 3KC-315A/3P/4P | 大功率隔离型，防护等级高 | 产业园区总配电、大型工业基地分支电源 |
| 400A | 3P/4P | 3KC-400A/3P/4P | 重载 PC 级主力，适配大型一级负荷 | 三甲医院总配电、大型商业综合体应急系统 |
| 500A | 3P/4P | 3KC-500A/3P/4P | 高承载隔离设计，适合复杂供电工况 | 化工园区、大型制造企业核心配电 |
| 630A | 3P/4P | 3KC-630A/3P/4P | 大功率旗舰隔离款，结构坚固耐用 | 超高层建筑、大型数据中心集群总电源 |
| 800A | 3P/4P | 3KC-800A/3P/4P | 超大电流 PC 级，工业级安全隔离 | 重工业厂区、大型轨道交通供电系统 |
| 1000A | 3P/4P | 3KC-1000A/3P/4P | 大负荷枢纽专用，切换稳定无冲击 | 大型工业园、城市大型公共建筑总配电 |
| 1250A | 3P/4P | 3KC-1250A/3P/4P | 配电级大电流隔离，适配超大负载 | 文旅综合体、大型交通枢纽核心供电 |
| 1600A | 3P/4P | 3KC-1600A/3P/4P | 全系顶配 PC 级，满足超大型一级负荷 | 电厂配套、特大工业园区整体电源切换 |
三、CB 级与 PC 级双电源开关怎么选择？
5TR 系列与 3KC 系列同样严格区分 CB 级和 PC 级，也是用户选型重点，同时匹配5tr1-6a 是什么意思、5TR1ATSE、3kc63a 是什么意思、3kc2 双电源转换开关尺寸等高频搜索需求。
1、CB 级：以 5TR 全系列为主，内置断路器集成过载、短路、欠压、缺相全套保护，一体化无需额外加装保护器件，安装简单、性价比高，适合民用、商用末端及二三级负荷，首选爆款5TR1-63A/4P。
2、PC 级：以 3KC 系列为主，具备明显电气隔离断开点，安全等级更高、切换速度更快、机械寿命更长，无自带短路过载保护，需前端配置断路器，适配消防、医疗、数据中心、工业核心一级负荷，主推爆款3KC-100A/4P。
3、极数选用规则：同电流规格下 4P 通用性最强，三相四线、消防、公共建筑优先选用；纯三相动力回路选 3P；单相家用、商铺末端选 2P，常见5TR1-6A/2P、3KC-63A/2P都是单相常用标配。
同时很多用户咨询 5TR1、3KC 系列双电源是否为延时变换，全系均支持可调节延时投切，能适配电机、精密电子设备等不同负载缓冲需求，避免电压波动造成误动作。
四、5TR1-63A/4P、3KC-100A/4P等双电源主要产品参数表

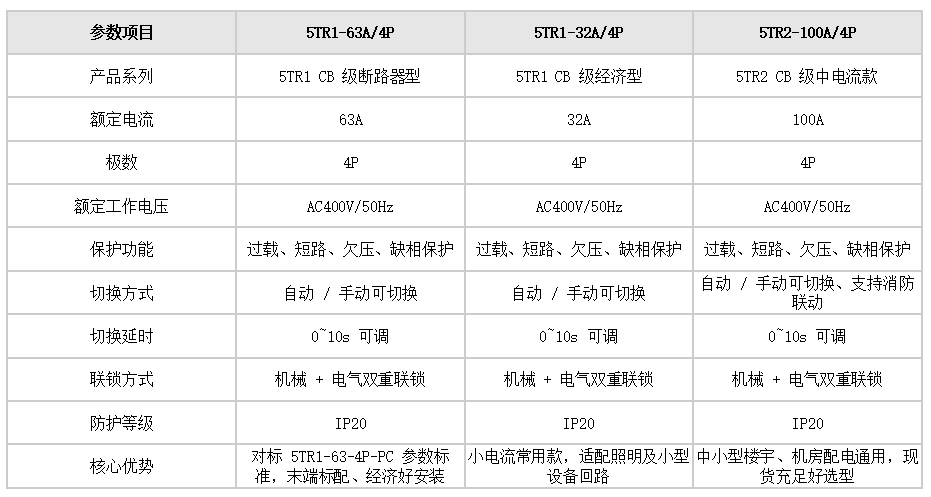

（一）CB 级 主流型号参数表
（二）PC 级 主流型号参数表
五、5TR1-63A/4P、3KC-100A/4P等双电源应用场景
1、商业建筑场景
我们的5TR1-63A/4P、3KC-100A/4P双电源开关适用于写字楼、商场、酒店、商业街应急照明、中央空调、电梯、监控系统供电。
2、工业厂房场景
5TR3-125A/4P、5TR3-250A/4P可用于自动化生产线、机床设备、风机水泵、车间动力回路电源切换，避免突发断电造成生产停滞、设备损坏与经济损失。
3、医疗与消防场景
对于医院病房、手术室、ICU、消防泵、排烟风机等一级关键负载，PC 级隔离设计安全系数高，完全满足消防及医疗供电规范要求。您可选择3KC-100A/4P、3KC-125A/4P、3KC-250A/4P。
4、数据中心及机房场景
3KC-100A/4P、5TR3-125A/4P为服务器、UPS 电源、精密空调、网络设备提供双路冗余供电，防止突发断电引发数据丢失、业务中断。
5、老旧项目替换改造场景
老旧配电柜改造可直接同规格替换，无需改动柜体和接线。
六、5TR1-63A/4P、3KC-100A/4P等双电源选型指南
1、按负载重要性选型
普通末端照明、商铺、住宅二三级负荷：优先5TR1-63A/4P；
商业楼宇、中小型机房、常规消防回路：首选3KC-100A/4P；
工业生产线、医疗关键设备、大型消防主回路：选用5TR3-125A/4P、5TR3-250A/4P及以上规格。
2、按负载电流选型
小电流 6A~63A 区间：选用5TR1-6A/2P/3P/4P 至 5TR1-63A/2P/3P/4P，匹配5TR1-6A、5tr1-6a 是什么意思常规选型需求；
80A~250A 中等负荷：选用5TR2、5TR3 系列对应规格；
315A~1600A 大电流重载：选用5TR4、5TR5 及 3KC 大电流系列。
3、按供电极数选型
单相 220V 负载：优选 2P 型号，如5TR1-6A/2P、3KC-63A/2P；
纯三相三线动力回路：选用 3P；
三相四线、消防、公共建筑、智能配电项目：统一选用 4P。
七、5TR1-63A/4P、3KC-100A/4P等双电源产品优势
1、运行稳定、故障率低，符合国标及工程验收标准，资质齐全。
2、5TR+3KC 两大系列全覆盖，电流 6A-1600A 完整覆盖，2P/3P/4P 极数齐全，CB 级、PC 级双版本可选，一站式完成全项目选型。
3、内置智能控制器，支持自动投切、延时可调、消防联动，适配现代智能配电运维管理需求。
4、机械 + 电气双重联锁保护，彻底杜绝两路电源并网短路，使用安全更有保障。
5、5TR1-63A/4P、3KC-100A/4P两大爆款现货充足、市场流通量大，图纸选型、成套批量采购、项目配套都适配。
6、产品安装尺寸标准化，老旧项目改造替换无需改柜、不用重新布线，节省工期与改造成本。
八、常见问题解答
1、5tr1-6a 是什么意思？5TR1ATSE 是什么含义？
答：5TR1 是 CB 级双电源系列代号，6A 代表额定电流 6A；ATSE 就是自动转换开关电器，5TR1ATSE即 5TR1 系列自动转换开关的统称。
2、5TR1-63-4P-PC 是什么规格？
答：5TR1-63-4P-PC 为 5TR1 系列 63A/4PPC 级隔离款。
3、3kc63a 是什么型号？3kc63a 是什么意思？
答：3kc 为 PC 级双电源系列代号，63a 指额定电流 63A，3kc-63a就是 3KC-63A/2P/3P/4P 通用型号简称。
4、3kc2 双电源转换开关尺寸可以通用吗？
答：3KC 系列同电流等级外观安装尺寸统一，同极数同电流可直接互换安装，适配老旧柜体内改造替换。
5、5TR1 和 3KC 系列有什么区别？
答：5TR 多为 CB 级，自带过载短路保护，适合末端普通负荷；3KC 为 PC 级隔离型，安全等级高、切换更快，适合消防、医疗、工业一级重要负荷。
总结
西安邦华电气为您提供5TR1-63A/4P、3KC-100A/4P、5TR1-32A/4P、5TR1-100A/4P、5TR3-125A/4P、5TR3-250A/4P等全型号双电源自动转换开关，电流覆盖 6A-1600A，适配单相、三相各类供电系统。我们的产品性能稳定、规格完整，可广泛应用于商用建筑、工业厂房、医疗机房、数据中心及老旧配电改造等多类场景，全方位守护电力系统不间断稳定供电。
