CAP2-100A/4P双电源开关｜CM1-ATS-100A/4P 双电源转换开关

一、CAP2-100A/4P、CM1-ATS-100A/4PP等双电源开关产品说明

西安邦华电气作为本土企业，深耕电气行业十多年。这款ATS双电源自动转换开关是专门用于双路供电系统的电源切换装置。CAP2-100A/4P、CM1-ATS-100A/4P、CAP2-63A/4P、CAP2-250A/4P、CM1-ATS-63A/4P、CAP1-100A/4P等型号集成监测、逻辑控制、自动投切功能于一体，可实现市电 - 市电、市电 - 发电等双电源之间的无缝切换，有效规避停电、欠压、缺相等电力故障带来的设备停运、生产停滞与安全隐患，是低压配电系统中保障重要负载连续供电的核心设备。

该系列产品涵盖CAP2 系列 CB 级、CM1-ATS 系列 PC 级、CAP1 系列经济型 PC 级三大产品线，电流覆盖 63A~1600A，2P/3P/4P 极数齐全，符合 GB/T 14048.11 标准，兼具高可靠性、高安全性与高适配性。CAP2-100A/4P、CM1-ATS-100A/4P等双电源质量安全可靠，应用广泛，价格合理，是您的理想选择。

二、CAP2-100A/4P、CM1-ATS-100A/4PP等双电源开关产品特点

1、爆款领衔，全系列性能出众：核心热销型号CAP2-100A/4P、CM1-ATS-100A/4P及CAP1-100A/4P，兼顾性能与性价比，CAP2-100A/4P 自带全套保护，CM1-ATS-100A/4P 毫秒级切换，CAP1-100A/4P 经济实用，覆盖不同负荷等级需求。

2、核心功能齐全，适配多场景：实时监测双路电源电压、相位状态，遇异常时自动投切，支持自投自复、自投不自复、互为备用等多种工作模式，无需人工干预即可保障负载供电连续性，适配cap2-100a 4p、cm1-ats-100a、cap1-100 4等高频选型场景。

3、双重联锁防误操作：机械 + 电气双重联锁设计，彻底杜绝两路电源同时合闸引发的环流与短路事故，使用安全有保障，尤其适配 CM1-ATS-100A/4P 等消防、医疗高安全需求型号。

4、双级别覆盖，选型灵活：CB 级（CAP2 系列，如 CAP2-100A/4P）自带过载、短路保护，一体化设计无需额外加装断路器；PC 级（CM1-ATS/CAP1 系列，如 CM1-ATS-100A/4P、CAP1-100A/4P）具备明显物理隔离断点，安全等级更高，切换速度更快，机械寿命更长。

5、智能控制，运维便捷：内置智能控制器，支持参数设置、故障显示、消防联动、远程监控等功能，LED 状态指示灯清晰显示电源与切换状态，便于日常运维与故障排查，你可以自行进行cap2-100a 参数查询。

6、全规格覆盖，适配性强：额定电流覆盖 63A~1600A，支持 2P/3P/4P 多种极数，适配单相 220V、三相三线、三相四线各类低压供电工况，满足从末端小负荷（如 CAP2-63A/4P、CAP1-63）到工业大电流（如 CAP2-1600、CM1-ATS-1600A/4P）总配电的全场景需求。

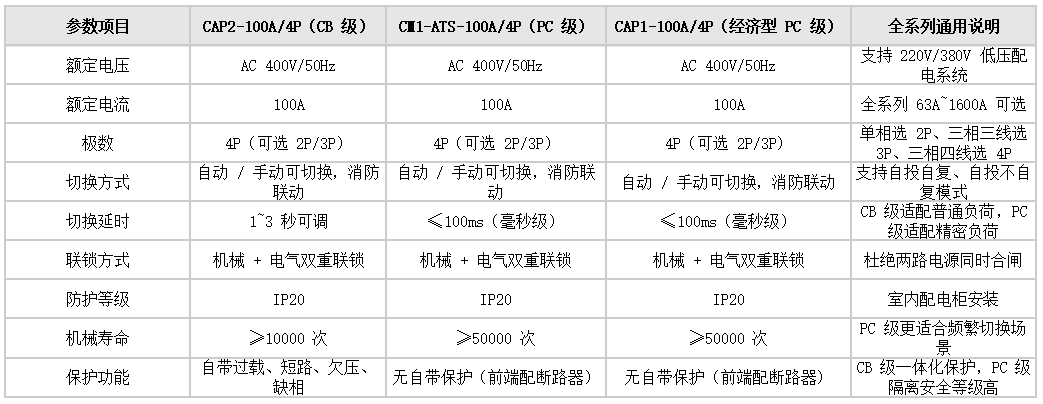

三、主要技术参数

以CAP2-100A/4P、CM1-ATS-100A/4P、CAP1-100A/4P为核心，全系列关键参数如下：

四、CAP2-100A/4P、CM1-ATS-100A/4PP等双电源开关系列产品型号介绍

（一）CB 级 CAP2 系列

CAP2 系列集成断路器保护功能，自带过载、短路、欠压缺相防护，一体化设计安装省事、性价比高，多用于小区、商铺、写字楼末端二三级负荷配电。

（二）PC 级 CM1-ATS 系列 隔离型工业款

CM1-ATS ， PC 级隔离型双电源，带明显物理断开点，隔离安全等级高、切换速度快、机械寿命长，无自带短路过载保护，需前端配断路器，主打消防、医疗、数据中心、工业一级重要负荷。

（三）PC 级 CAP1 系列 经济型隔离款

CAP1 系列为经济型 PC 级双电源，保留隔离型核心优势，配置精简、价格亲民，适合预算适中的商用、物业、小型改造项目，适配普通一级、二级负荷。热门型号包括CAP1-100A/4P、CAP1-63、CAP1-160a。

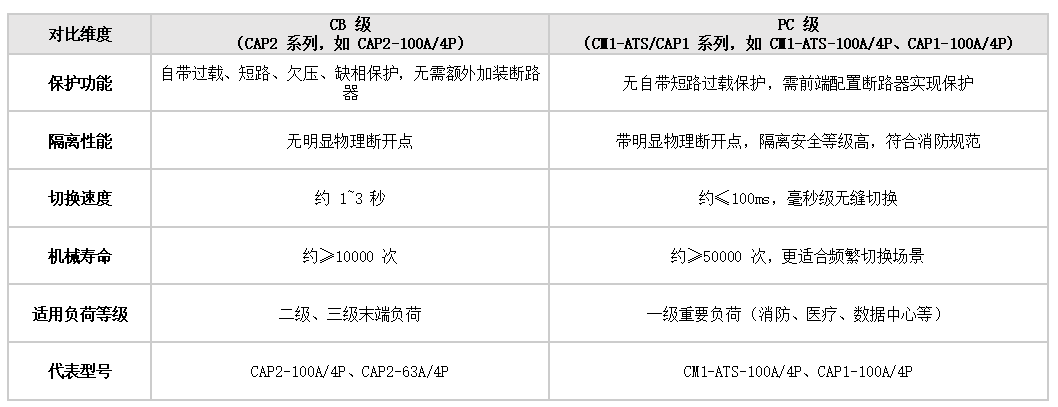

五、CB 级与 PC 级双电源开关怎么选择？

核心选型逻辑：

普通末端配电、预算有限、需集成保护功能 → 优先选CB 级 CAP2 系列

消防、医疗、数据中心、工业核心负荷，需高隔离、高可靠性 → 优先选PC 级 CM1-ATS 系列

预算适中的普通商用、物业项目，追求性价比 → 可选PC 级 CAP1 系列

六、CAP2-100A/4P、CM1-ATS-100A/4PP等双电源开关应用场景

1、商业建筑场景

CAP2-100A/4P、CM1-ATS-100A/4P 适配写字楼、商场、酒店、商业街，为应急照明、中央空调、电梯及监控系统供电，自动切换回路，保障商业建筑用电不中断。

2、工业厂房场景

CAP2-250A/4P、CM1-ATS-250A/4P 多用于工业厂房，适配自动化产线、机床、风机水泵等动力回路，有效避免突发断电引发停产和设备损坏。

3、医疗与消防场景

CM1-ATS-100A/4P、CM1-ATS-160A/4P、CM1-ATS-250A/4P 适用于医院病房、手术室、ICU 及消防泵、排烟风机等关键负载，PC 级隔离设计，契合医疗与消防供电规范。

4、数据中心及机房场景

CM1-ATS-100A/4P、CAP1-63A/4P 可为服务器、UPS、精密空调、网络设备提供双路冗余供电，防止断电造成数据丢失与业务中断。

5、老旧项目替换改造场景

产品安装尺寸标准化，CAP2-1600、CAP1-160A 等新旧型号可同电流、同极数直接替换，全系无需改动柜体接线，适配老旧配电项目改造，节约施工与改造成本。

七、选型指南

1、按负荷重要性选型

普通家用、商铺、小区末端二三级负荷：优先选用CB 级 CAP2 系列，推荐 CAP2-63A/4P、CAP2-100A/4P

消防、医疗、数据中心、工业核心一级负荷：必须选用PC 级 CM1-ATS 系列，推荐 CM1-ATS-100A/4P、CM1-ATS-250A/4P

预算有限的普通商用、物业项目：可选用PC 级 CAP1 系列，推荐 CAP1-100A/4P、CAP1-63A/4P

2、按负载电流选型

63A 及以下小电流负载：首选 CAP2-63A/4P、CAP1-63A/4P，适配末端照明、插座等小型回路

100A 左右常规负载：优先 CAP2-100A/4P、CM1-ATS-100A/4P，市场流通量大，现货充足，适配绝大多数场景

160A 以上中大电流重载：匹配 CAP2、CM1-ATS、CAP1 系列对应规格，根据负荷等级选择 CB 级或 PC 级型号

3、按供电极数选型

单相 220V 负载：选 2P 型号，如 CAP2-63A/2P、CAP1-63A/2P

纯三相三线动力回路：选 3P 型号，如 CAP2-100A/3P、CM1-ATS-100A/3P

三相四线、消防、公共建筑、智能配电项目：必须选 4P 型号，如 CAP2-100A/4P、CM1-ATS-100A/4P，确保 N 线可靠切换，避免电压漂移

4、按特殊需求选型

需消防联动：优先选用支持消防联动功能的型号，如 CM1-ATS 系列、CAP2 系列高配款

老旧项目改造：优先选用与原安装尺寸、接线方式兼容的型号，可直接替换无需改柜

八、常见问题解答

1、cap2-100a 4p 是什么型号？

属于CAP2 系列 CB 级 4 极双电源，额定电流 100A，自带全套保护，是商用民用走量主流型号。

2、cap2-100a 参数怎么查？

CAP2-100A/4P 额定电压 AC400V、4P 极数，带过载短路欠压缺相保护，延时可调，参数可参考文中参数表。

3、cm1-ats 是什么意思？

CM1 是经典塑壳开关系列，ATS 代表自动转换开关，CM1-ATS 就是 PC 级隔离型双电源专属系列代号。

4、cap1-100 4 和 cap2-100a 4p 有什么区别？

cap1-100 4 是 PC 级隔离型，无自带过载保护；cap2-100a 4p 是 CB 级，自带全套保护，适用负荷等级不一样。

5、cap2-1600 是什么产品？

指 CAP2-1600A/3P/4P，是 CAP2 系列最大电流 CB 级双电源，用于特大厂区、大型建筑总电源切换。

6、cap1-63、cap1-160a 适用什么场景？

cap1-63 多用于小型商铺、机房；cap1-160a 适合园区分支、普通商业楼宇应急配电。

总结

我们的双电源自动转换开关包含CAP2 CB 级、CM1-ATS PC 级、CAP1 经济型 PC 级三大全规格系列，电流覆盖 63A 至 1600A，极数齐全、适配全行业配电场景。有CAP2-100A/4P、CM1-ATS-100A/4P、CAP2-63A/4P、CAP2-250A/4P、CM1-ATS-63A/4P、CAP1-100A/4P、CM1-ATS-250A/4P、CAP1-250A/4P等主流型号，产品性能稳定、资质齐全、现货充足，选择我们的产品，让你放心、安心。

联系西安邦华电气免费获取报价及技术支持。

西安邦华电气竭诚为您服务！
