RDS1-63A/4P双电源转换开关 (ATS) RDS3-32A/4P双电源
阅读次数：65 发布时间：2026-05-14

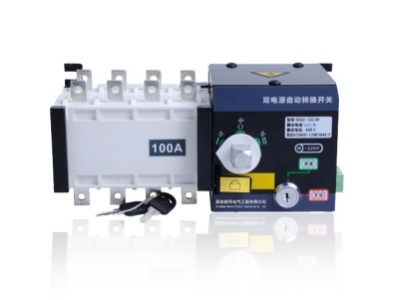

RDS1-63A/4P 双电源转换开关 (ATS)—— 以稳定保障运行
RDS 系列双电源转换开关概述：
邦华电气 RDS 系列双电源转换开关 (ATSE) 严格按照 GB/T 14048.11 及 IEC 60947-6-1 标准设计制造，用于交流 50/60Hz、额定电压 AC220/380V 的低压配电系统中，实现两路电源 (市电 - 市电或市电 - 发电机) 的自动或手动切换。
当常用电源出现停电、欠压、过压、缺相故障时，系统自动将负载切换至备用电源；当常用电源恢复正常后，自动切换回常用电源供电，确保关键负载不间断运行。RDS1-63A/4P作为 CB 级双电源转换开关的明星产品，集成了电源转换与过载、短路保护功能，是中小型配电系统的理想选择。
全系列产品具备机械与电气双重联锁保护，彻底杜绝两路电源并联风险，转换平稳可靠，无电流冲击。支持手动 / 自动双模式操作，配备清晰的状态指示灯，广泛应用于对供电可靠性要求高的各类场所。
RDS 系列双电源转换开关核心产品系列与型号大全：
PC 级双电源转换开关
PC 级双电源转换开关仅具备电源转换功能，不具备过电流保护能力，需配合上游断路器使用。其核心优势在于极高的短时耐受电流能力和机械可靠性，能够承受短路电流冲击而不损坏，确保在故障情况下仍能可靠接通回路。邦华电气 PC 级主力产品为RDS2 系列，覆盖 63A 至 800A 全电流规格，广泛应用于消防、医疗、数据中心等对供电连续性要求极高的关键场所。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| RDS2 | RDS2-63A/2P、RDS2-63A/3P、RDS2-63A/4P、RDS2-100A/2P、RDS2-100A/3P、RDS2-100A/4P、RDS2-160A/2P、RDS2-160A/3P、RDS2-160A/4P、RDS2-250A/2P、RDS2-250A/3P、RDS2-250A/4P、RDS2-400A/3P、RDS2-400A/4P、RDS2-630A/3P、RDS2-630A/4P、RDS2-800A/3P、RDS2-800A/4P | 专用隔离开关 | 零飞弧设计，两路电源独立灭弧，机械电气双重联锁，标配基础型控制器，支持手动 / 自动双操作模式，短时耐受电流能力优异 | 商业建筑、工业厂房、智能化配电系统、医院普通回路、出口项目 |
CB 级双电源转换开关
CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级主力产品为RDS1 系列，覆盖 63A 至 800A 全电流规格，适用于需要同时满足转换和保护需求的各类配电场景。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| RDS1 | RDS1-63A/2P、RDS1-63A/3P、RDS1-63A/4P、RDS1-100A/2P、RDS1-100A/3P、RDS1-100A/4P、RDS1-160A/2P、RDS1-160A/3P、RDS1-160A/4P、RDS1-250A/2P、RDS1-250A/3P、RDS1-250A/4P、RDS1-400A/3P、RDS1-400A/4P、RDS1-630A/3P、RDS1-630A/4P、RDS1-800A/3P、RDS1-800A/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和经济的选择性，可配置多种脱扣器，支持自投自复、自投不自复、互为备用三种模式 | 民用建筑、商业建筑、工业厂房的各级配电回路、消防设备供电 |
经济型双电源转换开关
经济型双电源转换开关针对预算有限的通用配电场景设计，在保证基本转换功能和可靠性的前提下，优化了产品结构和成本，具备极高的性价比。其操作简单、安装便捷，能够满足大多数普通负荷的双电源供电需求。邦华电气经济型主力产品为RDS3 系列，覆盖 32A 至 250A 全电流规格，是民用和小型工业项目的理想选择。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| RDS3 | RDS3-32A/2P、RDS3-32A/3P、RDS3-32A/4P、RDS3-63A/2P、RDS3-63A/3P、RDS3-63A/4P、RDS3-100A/2P、RDS3-100A/3P、RDS3-100A/4P、RDS3-250A/2P、RDS3-250A/3P、RDS3-250A/4P | 专用隔离开关 | 高性价比通用型，结构紧凑，导轨式安装便捷，机械电气双重联锁，支持基础的手动 / 自动转换功能，维护简单 | 住宅配电、小型商铺、办公楼末端回路、照明系统、普通动力设备供电 |
核心技术参数表：

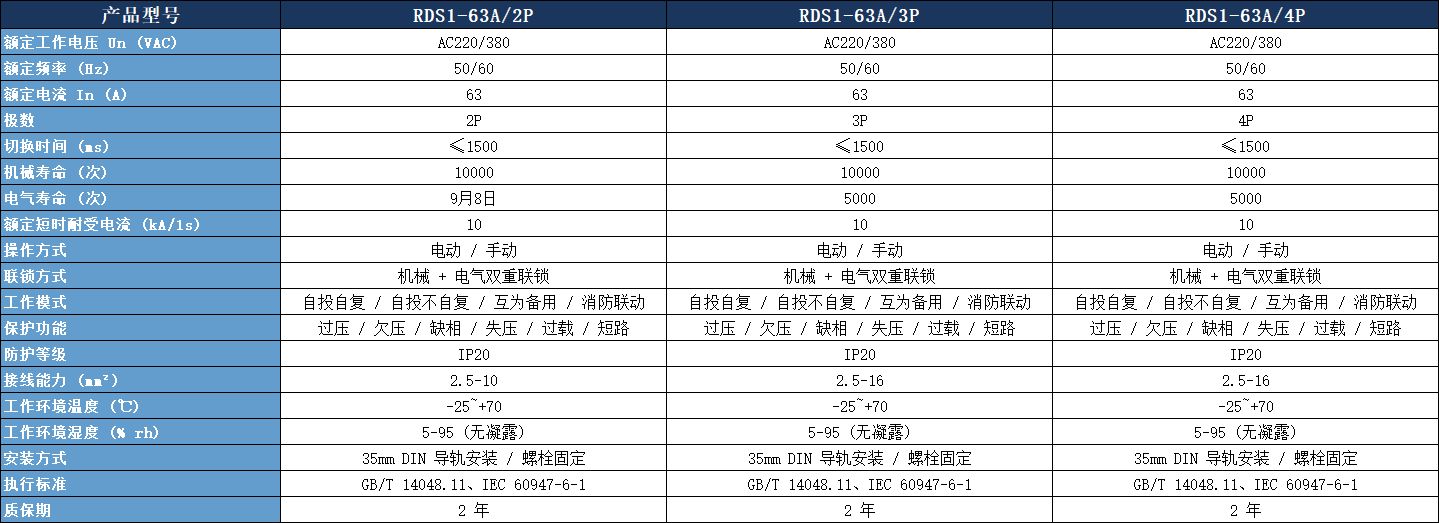

RDS1 系列 CB 级双电源转换开关技术参数
核心特点：
集成过载、短路保护功能，保护与转换一体化
断路器可单独更换，维护方便
具备过压、欠压、缺相、失压检测功能
支持自投自复、自投不自复、互为备用三种模式
体积紧凑，节省安装空间
可选配消防联动功能

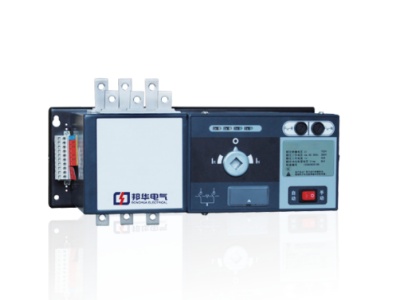

RDS2 系列 PC 级双电源转换开关技术参数
核心特点：
转换时间≤100ms，满足敏感负载供电需求
额定限制短路电流可达 50kA，抗短路能力强
机械寿命≥10000 次，电气寿命≥5000 次
具备隔离功能，检修安全方便
可选配远程控制功能
RDS1-63A/4P 双电源转换开关核心技术优势：
双重联锁保护：机械联锁与电气联锁双重保障，绝对防止两路电源并联，杜绝短路事故
高可靠性设计：采用优质银合金触头与进口元器件，经过严格的高低温、振动、湿热测试
灵活切换模式：自动、手动、远程三种操作模式，满足不同场景需求
宽电压适应范围：可在 AC154V~AC286V (单相)、AC266V~AC494V (三相) 范围内正常工作
完善的保护功能：具备过压、欠压、缺相、失压保护，CB 级产品额外集成过载、短路保护
便捷安装维护：标准 35mm 导轨安装或螺栓固定，模块化设计，更换方便
清晰状态指示：配备常用电源、备用电源、合闸状态指示灯，一目了然
典型应用场景：
消防系统：消防水泵、排烟风机、应急照明、消防电梯等消防负荷
商业建筑：商场、酒店、写字楼、医院、学校等人员密集场所
工业生产：生产线、自动化设备、控制系统等不能中断生产的场所
数据中心：服务器机房、网络设备、UPS 系统等关键 IT 设施
交通运输：机场、火车站、地铁站、高速公路收费站等交通枢纽
市政工程：路灯、污水处理厂、自来水厂、燃气站等市政设施
住宅配电：别墅、高档小区的应急供电系统
双电源选型指南：
| 选型因素 | RDS1 系列 CB 级 | RDS2 系列 PC 级 | RDS3 系列经济型 |
| 转换速度要求 | 中 (1~3s) | 高 (≤100ms) | 中 (1~3s) |
| 保护功能需求 | 自带过载、短路保护 | 需上级配置 | 基本保护 |
| 额定电流范围 | 63A~800A | 63A~800A | 32A~250A |
| 适用负载类型 | 普通照明、动力负载 | 敏感负载、消防负荷 | 一般负载 |
| 成本预算 | 经济 | 较高 | 最低 |
选型建议：
对断电时间敏感的场所 (如数据中心、医疗设备) 优先选择 RDS2 系列 PC 级
预算有限、负载对断电不敏感的场所可选择 RDS1 系列 CB 级
小型项目、预算紧张的情况选择 RDS3 系列经济型
三相四线制配电系统选择 4P 型号，如RDS1-63A/4P
三相三线制配电系统选择 3P 型号，单相系统选择 2P 型号
常见疑问解答 ：
Q1: RDS1-63A/4P 是什么意思？
A: RDS1 是邦华电气 CB 级双电源转换开关的系列代号，63A 表示额定电流为 63 安培，4P 表示极数为 4 极 (三相四线制)，适用于同时切换三根火线和一根零线的配电系统。
Q2: RDS1-63A/4P 和 RDS2-63A/4P 的区别是什么？
A: RDS1-63A/4P 是 CB 级双电源转换开关，集成了过载、短路保护功能；RDS2-63A/4P 是 PC 级双电源转换开关，只负责电源切换，没有保护功能，但转换速度更快 (≤100ms)。
Q3: 63A 双电源转换开关能带多少千瓦？
A: 在三相 380V 系统中，63A 双电源转换开关理论上可带约 40kW 的负载；在单相 220V 系统中，可带约 14kW 的负载。实际使用时建议预留 20%~30% 的余量。
Q4: 4P 双电源转换开关和 3P 的区别是什么？
A: 4P 双电源转换开关同时切换三根火线和一根零线，适用于三相四线制配电系统，可避免零线带电带来的安全隐患；3P 双电源转换开关只切换三根火线，零线始终连通，适用于三相三线制配电系统。
Q5: 双电源转换开关怎么手动切换？
A: 首先将自动 / 手动切换开关拨至手动位置，然后按下常用电源或备用电源的合闸按钮即可实现手动切换。手动切换时请确保两路电源均正常，避免带负荷切换。
Q6: 双电源转换开关消防联动怎么接？
A: 邦华电气 RDS 系列双电源转换开关均配备消防联动接口，只需将消防控制中心的 24V DC 信号接入对应的消防联动端子即可。当消防信号触发时，开关会自动切换至备用电源或断开非消防负荷。
Q7: 邦华电气双电源转换开关提供多长时间的质保？
A: 我们提供标准2 年质保服务，可根据客户需求延长至 3 年或 5 年；同时提供终身技术支持与维护服务。
邦华电气专注于低压电气安全领域十余年，拥有完善的研发、生产与服务体系。我们的 RDS 系列双电源转换开关产品已成功应用于全国数千个工程项目，凭借稳定可靠的性能与优质的服务赢得了广大客户的信赖。
无论您是需要RDS1-63A/4P这样的标准产品，还是定制化的双电源转换解决方案，我们都能满足您的需求。如需了解更多产品信息或获取详细的技术参数、接线图，请联系我们的销售工程师，我们将竭诚为您服务。
