TGM1-ATS-63A/4P双电源转换开关 (ATS) TGQ2-63A/4P双电源
阅读次数：75 发布时间：2026-05-14

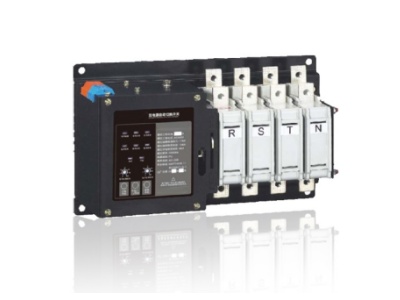

TGM1-ATS-63A/4P 双电源转换开关—— 您的电力系统不间断守护者
TGM1系列双电源转换开关概述:
邦华电气 TGM1-ATS 系列双电源转换开关 (ATSE) 严格按照 GB/T 14048.11 及 IEC 60947-6-1 标准设计制造，用于交流 50/60Hz、额定电压 AC220/380V 的低压配电系统中，实现两路电源 (市电 - 市电或市电 - 发电机) 的自动或手动无缝切换。当常用电源出现停电、欠压、过压、缺相等故障时，系统自动将负载切换至备用电源；当常用电源恢复正常后，自动切换回常用电源供电，确保您的关键负载零间断运行。
全系列产品具备机械与电气双重联锁保护，彻底杜绝两路电源并联风险，转换平稳可靠，无电流冲击。支持手动 / 自动双模式操作，配备清晰的状态指示灯与智能控制器，可实现远程监控与数据上传。其中TGM1-ATS-63A/4P作为 63A 段销量冠军，凭借超高性价比与稳定可靠的性能，广泛应用于各类中小型配电项目，是您末端配电的首选产品。
TGM1系列核心产品系列与型号大全:
PC 级双电源转换开关

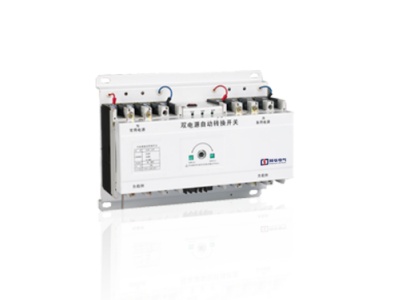

PC 级双电源转换开关仅具备电源转换功能，不具备过电流保护能力，需配合上游断路器使用。其核心优势在于极高的短时耐受电流能力和机械可靠性，能够承受短路电流冲击而不损坏，确保在故障情况下仍能可靠接通回路。邦华电气 PC 级主力产品为TGQ2 系列，覆盖 63A 至 800A 全电流规格，广泛应用于消防、医疗、数据中心等对供电连续性要求极高的关键场所。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| TGQ2 | TGQ2-63A/2P、TGQ2-63A/3P、TGQ2-63A/4P、TGQ2-100A/2P、TGQ2-100A/3P、TGQ2-100A/4P、TGQ2-160A/2P、TGQ2-160A/3P、TGQ2-160A/4P、TGQ2-250A/2P、TGQ2-250A/3P、TGQ2-250A/4P、TGQ2-400A/3P、TGQ2-400A/4P、TGQ2-630A/3P、TGQ2-630A/4P、TGQ2-800A/3P、TGQ2-800A/4P | 专用隔离开关 | 零飞弧设计，两路电源独立灭弧，机械电气双重联锁，标配基础型控制器，支持手动 / 自动双操作模式，短时耐受电流能力优异 | 商业建筑、工业厂房、智能化配电系统、医院普通回路、出口项目 |
CB 级双电源转换开关

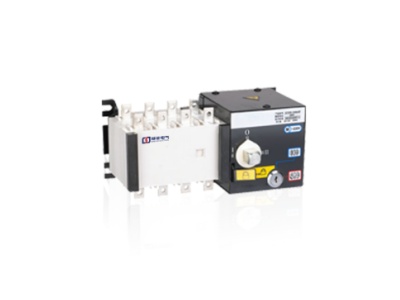

CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级产品包含TGM1-ATS、TGQ1 两大系列，覆盖 63A 至 1600A 全电流规格，适用于需要同时满足转换和保护需求的各类配电场景。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| TGM1-ATS | TGM1-ATS-63A/2P、TGM1-ATS-63A/3P、TGM1-ATS-63A/4P、TGM1-ATS-100A/2P、TGM1-ATS-100A/3P、TGM1-ATS-100A/4P、TGM1-ATS-160A/2P、TGM1-ATS-160A/3P、TGM1-ATS-160A/4P、TGM1-ATS-250A/2P、TGM1-ATS-250A/3P、TGM1-ATS-250A/4P、TGM1-ATS-400A/3P、TGM1-ATS-400A/4P、TGM1-ATS-630A/3P、TGM1-ATS-630A/4P、TGM1-ATS-800A/3P、TGM1-ATS-800A/4P、TGM1-ATS-1250A/3P、TGM1-ATS-1250A/4P、TGM1-ATS-1600A/3P、TGM1-ATS-1600A/4P | TGM1 塑壳断路器本体 | 基于成熟 TGM1 断路器平台，一体化成套设计，具备高限流特性和优异的选择性保护，可配置多种脱扣器，支持自投自复、自投不自复、互为备用三种模式 | 大型工业项目、商业综合体主进线、工业厂房各级配电回路、数据中心总配电 |
| TGQ1 | TGQ1-63A/2P、TGQ1-63A/3P、TGQ1-63A/4P、TGQ1-100A/2P、TGQ1-100A/3P、TGQ1-100A/4P、TGQ1-160A/2P、TGQ1-160A/3P、TGQ1-160A/4P、TGQ1-250A/2P、TGQ1-250A/3P、TGQ1-250A/4P、TGQ1-400A/3P、TGQ1-400A/4P、TGQ1-630A/3P、TGQ1-630A/4P、TGQ1-800A/3P、TGQ1-800A/4P | 塑壳断路器本体 | 高性价比 CB 级产品，结构紧凑，安装便捷，具备过载、短路双重保护，标配基础型控制器，操作简单可靠 | 民用建筑、商业建筑、中小型工业项目、末端配电回路、办公区供电 |
消防专用双电源转换开关

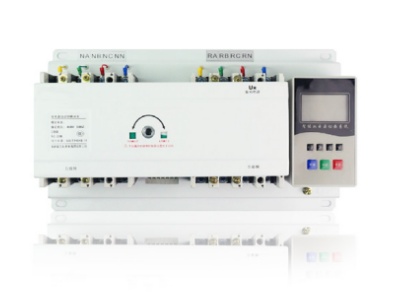

消防专用双电源转换开关严格按照国家消防标准设计制造，具备消防联动功能和强制投入特性，能够在火灾等紧急情况下确保消防设备的不间断供电。其通过国家消防产品认证，是消防配电系统中不可或缺的核心设备。邦华电气消防专用主力产品为TGQ1-XF 系列，覆盖 63A 至 800A 全电流规格，专为消防负荷设计。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| TGQ1-XF | TGQ1-XF-63A/2P、TGQ1-XF-63A/3P、TGQ1-XF-63A/4P、TGQ1-XF-100A/2P、TGQ1-XF-100A/3P、TGQ1-XF-100A/4P、TGQ1-XF-160A/2P、TGQ1-XF-160A/3P、TGQ1-XF-160A/4P、TGQ1-XF-250A/2P、TGQ1-XF-250A/3P、TGQ1-XF-250A/4P、TGQ1-XF-400A/3P、TGQ1-XF-400A/4P、TGQ1-XF-630A/3P、TGQ1-XF-630A/4P、TGQ1-XF-800A/3P、TGQ1-XF-800A/4P | 消防专用塑壳断路器本体 | 符合 GB14048.11 消防标准，通过国家 3C 消防认证，具备消防联动接口和强制投入功能，紧急情况下可手动强制切换，机械电气双重联锁，可靠性极高 | 消防水泵、喷淋泵、排烟风机、正压送风机、消防电梯、应急照明等消防设备供电 |
核心技术参数：

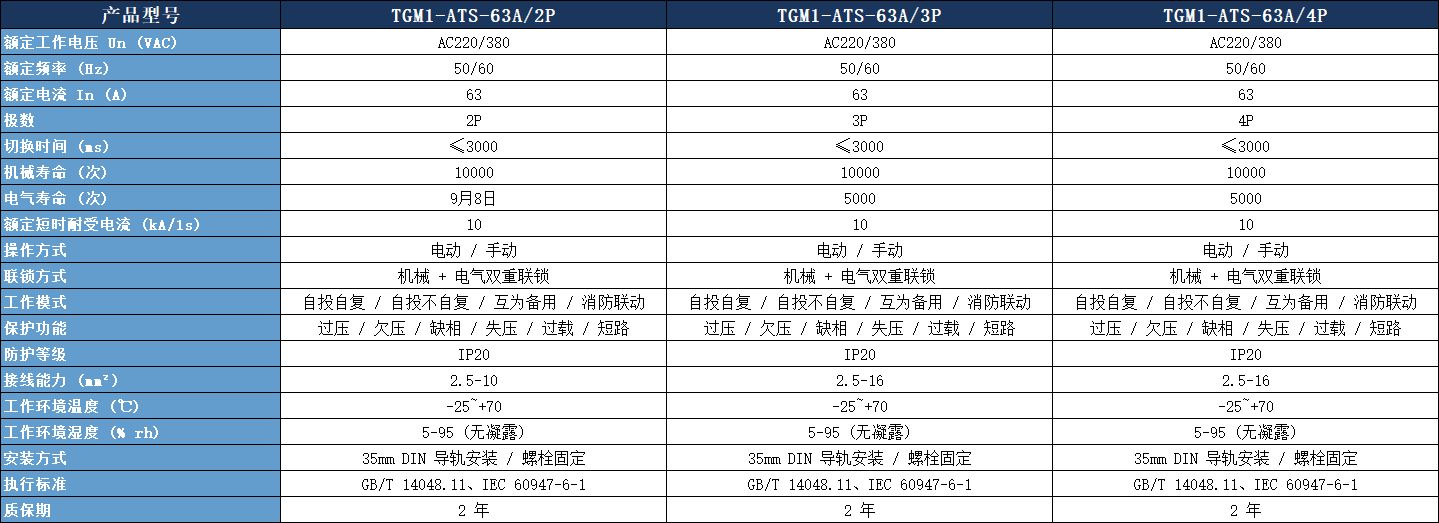

CB 级双电源转换开关技术参数表：
核心特点：
集成过载、短路保护功能，保护与转换一体化
断路器可单独更换，维护方便，降低后期成本
具备过压、欠压、缺相、失压检测功能
支持自投自复、自投不自复、互为备用三种模式
体积紧凑，节省安装空间，标准 35mm 导轨安装

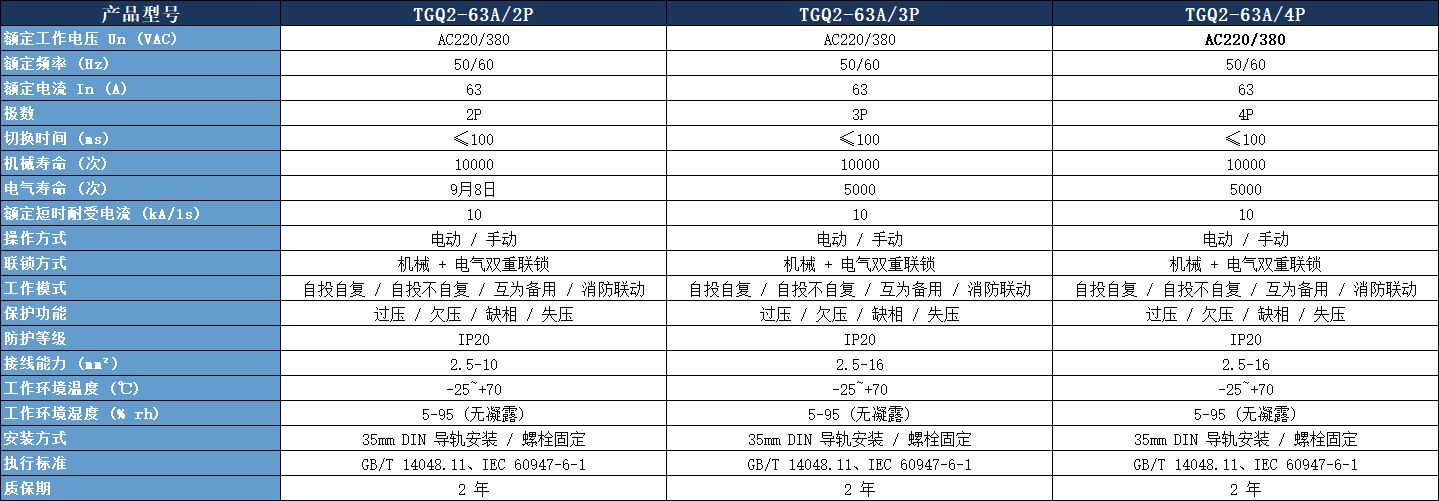

PC 级双电源转换开关技术参数表：
核心特点：
转换时间≤100ms，满足敏感负载供电需求
额定短时耐受电流可达 10kA/1s，抗短路能力强
机械寿命≥10000 次，电气寿命≥5000 次
具备隔离功能，检修安全方便
可选配消防联动、远程控制功能
TGM1系列双电源转换开关核心技术优势：
双重联锁绝对安全：机械联锁与电气联锁双重保障，绝对防止两路电源并联，杜绝短路事故，让您的配电系统零风险运行
高可靠性设计：采用优质银合金触头与进口元器件，经过严格的高低温、振动、湿热测试，TGM1-ATS-63A/4P平均无故障时间超过 10 万小时
灵活切换模式：自动、手动、远程三种操作模式，满足不同场景需求，可根据您的项目要求灵活设置
宽电压适应范围：可在 AC154V~AC286V (单相)、AC266V~AC494V (三相) 范围内正常工作，适应复杂电网环境
完善的保护功能：具备过压、欠压、缺相、过频、欠频保护，CB 级产品额外集成过载、短路保护，全方位守护您的用电安全
便捷安装维护：标准 35mm 导轨安装或螺栓固定，模块化设计，更换方便，无需专业工具即可完成日常维护
典型应用场景：
消防系统：消防水泵、排烟风机、应急照明、消防电梯等消防负荷，推荐使用 TGQ1-XF 消防专用系列
数据中心：服务器机房、网络设备、UPS 系统等关键 IT 设施，推荐使用 TGQ2 PC 级系列
工业生产：生产线、自动化设备、控制系统等不能中断生产的场所
商业建筑：商场、酒店、写字楼、医院、学校等人员密集场所，TGM1-ATS-63A/4P是照明与小动力负载首选
交通运输：机场、火车站、地铁站、高速公路收费站等交通枢纽
市政工程：路灯、污水处理厂、自来水厂、燃气站等市政设施
双电源选型指南：
| 选型因素 | CB 级 ATSE (TGM1-ATS/TGQ1) | PC 级 ATSE (TGQ2) | 消防专用 ATSE (TGQ1-XF) |
| 转换速度要求 | 中 (1~3s) | 高 (≤100ms) | 中 (1~3s) |
| 保护功能需求 | 自带过载、短路保护 | 需上级配置 | 自带过载、短路保护 |
| 额定电流范围 | 63A~1600A | 63A~800A | 63A~800A |
| 适用负载类型 | 普通照明、动力负载 | 敏感负载、关键 IT 设施 | 消防专用负荷 |
| 成本预算 | 经济 | 较高 | 中等 |
选型建议：
对断电时间敏感的场所 (如数据中心、医疗设备) 优先选择 TGQ2 PC 级系列
预算有限、负载对断电不敏感的场所可选择TGM1-ATS或 TGQ1 CB 级系列
消防系统必须选择 TGQ1-XF 消防专用系列，确保符合消防规范
63A 及以下小电流负载，TGM1-ATS-63A/4P是性价比最高的选择
如需替代NDQ1-63A型号，可直接选用 TGQ1-63A/4P，安装尺寸与功能完全兼容
常见疑问解答：
Q1: TGM1-ATS-63A/4P 怎么接线？
A: TGM1-ATS-63A/4P采用上进下出接线方式，上端 1、3、5、7 端子接常用电源，上端 2、4、6、8 端子接备用电源，下端 9、11、13、15 端子接负载。接线前请务必断开两路电源，确保安全。4P 产品必须接入零线 (N 线)，用于带单相负载或需要零线的设备。详细接线图可联系我们的技术工程师获取。
Q2: NDQ1-63A 是什么型号？和 TGQ1-63A 有什么区别？
A: NDQ1-63A是市场上常见的一款 CB 级双电源转换开关型号，TGQ1-63A 是邦华电气推出的同规格替代产品，安装尺寸、功能参数完全兼容，可直接替换使用，无需修改配电柜尺寸。
Q3: TGQ1 和 TGQ2 有什么区别？
A: TGQ1 是 CB 级双电源转换开关，集成了过载、短路保护功能；TGQ2 是 PC 级双电源转换开关，专职于电源切换，转换速度更快、可靠性更高。您可以根据项目的保护需求和转换速度要求进行选择。
Q4: PC 级和 CB 级双电源转换开关有什么本质区别？
A: PC 级是专职转换开关，只负责电源切换，没有保护功能，转换速度快、可靠性高；CB 级由两台断路器组成，集成了过载、短路保护功能，转换速度相对较慢，但无需额外配置保护电器。
Q5: 双电源转换开关常见故障有哪些？怎么解决？
A: 常见故障包括：接入电源不动作 (检查接线和熔断器)、控制器灯亮但不切换 (检查是否在自动位置、延时设置是否过长)、电源灯闪烁 (检查进线电源是否有断相或虚接)。如遇无法解决的故障，请及时联系我们的技术支持。
Q6: 发电机作为备用电源时，双电源转换开关需要注意什么？
A: 需要设置发电机启动延时 (一般 3~5 秒) 与返回延时 (一般 30~60 秒)，确保发电机有足够的启动与稳定时间；同时要注意相序匹配，避免因相序错误导致设备损坏。
Q7: 邦华电气双电源转换开关提供多长时间的质保？
A: 我们提供标准 2 年质保服务，可根据客户需求延长至 3 年或 5 年；同时提供终身技术支持与维护服务，让您无后顾之忧。
邦华电气专注于低压电气安全领域十余年，拥有完善的研发、生产与服务体系。我们的 TGM1-ATS 系列双电源转换开关产品已成功应用于全国数千个工程项目，其中TGM1-ATS-63A/4P更是凭借稳定可靠的性能与超高性价比，成为众多工程商的首选品牌。
无论您是进行新建项目设计、老旧系统改造，还是需要替代NDQ1-63A等其他品牌型号，我们都能为您提供量身定制的双电源转换解决方案。如需了解更多产品信息、获取详细的技术参数或接线图，请联系我们的销售工程师，我们将竭诚为您服务。
