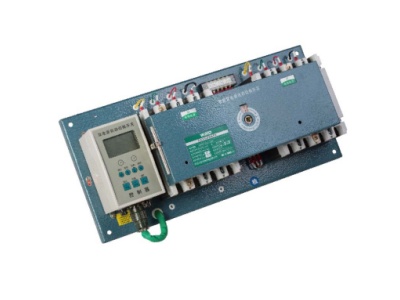

RDQ1-100A/4P 双电源开关｜RDH5D-160/4P 自动转换开关
阅读次数：138 发布时间：2026-05-18
RDQ1-100A/4P 双电源开关｜RDH5D-160/4P 自动转换开关
一、RDQ1-100A/4P、RDH5D-160/4P 等双电源开关产品说明
西安邦华电气为你供应RDQ1-100A/4P、RDH5D-160/4P、RDQ1-63A/4P、RDQ1-160A/4P、RDQH5-125/4P、RDH5D-250/4P等型号的双电源自动转换开关。我们的产品有CB 级保护型、智能 CB 级、PC 级隔离型，额定电流覆盖 63A-6300A，适配 AC230V/50Hz、AC400V/50Hz 低压配电系统。我们所有的RDQ1-100A/4P、RDH5D-160/4P、RDQ1-63A/4P等双电源自动转换开关严格遵循 GB/T 14048.11 国家标准，集成过载、短路保护、智能控制与安全隔离功能。常用电源出现失压、欠压、缺相、断相等故障时，毫秒级自动切换备用电源，全程无需人工值守，广泛应用于商业、工业、医疗、消防、市政及新能源场景。我们的双电源自动转换开关性能稳定、现货充足、售后完善，价格低廉，品质保障，是工程采购与配电改造优选品牌。
二、RDQ1-100A/4P、RDH5D-160/4P 等双电源产品特点
1、极速无感切换：电磁驱动 + 精密控制双机构，CB 级切换速度≤2s、PC 级切换速度≤0.8s，RDQ1-100A/4P、RDH5D-160/4P响应更灵敏，主电源故障无缝衔接备用，负载零断电感知，杜绝设备损坏与生产中断风险，全系型号均具备稳定切换性能。
2、分级安全防护：CB 级（RDQ1/RDQ4/RDQ6/RDQH/RDQH）自带过载、短路双重保护，故障精准脱扣；PC 级（RDH5D/RDXQ5/RDWQ2/GQ）高隔离、零飞弧，RDH5D-160/4P为消防一级负荷专用，兼顾供电连续性与线路安全性。
3、智能灵活可控：支持自投自复、发电机联动，延时 0-60s 可调，适配消防联动与远程监控，RDQH5-125/4P、RDH5D-250/4P为智能项目、消防验收标配，适配无人值守场景。
4、全规格全极数覆盖：电流覆盖 63A-6300A，极数含 2P/3P/4P，RDQ1-100A/4P、RDH5D-160/4P、RDQ1-63A/4P、RDQ1-160A/4P、RDQH5-125/4P、RDH5D-250/4P全极可选，适配单相 / 三相各类工况，大电流规格默认 3P/4P。
5、严苛品质耐用可靠：优质银合金触头 + 阻燃外壳，耐高温、抗老化、耐电弧，适应 - 5℃~+40℃工况，RDQ1-100A/4P、RDH5D-160/4P机械寿命≥10000 次，大电流型号≥6000 次，维护成本低，全系通过严苛老化测试。
6、安装便捷互换性强：标准导轨 + 面板双安装模式，兼容各类配电柜、控制柜，RDQ1-100A/4P、RDH5D-160/4P安装间距≥50mm 保证散热，适配新建与改造项目，接线清晰易操作。
三、RDQ1-100A/4P、RDH5D-160/4P 等双电源主要技术参数
（一）标准 CB 级（RDQ1 系列）
| 型号 | 极数 | 额定电流 | 类型 | 切换时间 | 机械寿命 | 防护等级 |
| RDQ1-63A/2P、RDQ1-63A/3P、RDQ1-63A/4P | 2P、3P、4P | 63A | CB 级 | ≤2s | ≥10000 次 | IP20 |
| RDQ1-100A/2P、RDQ1-100A/3P、RDQ1-100A/4P | 2P、3P、4P | 100A | CB 级 | ≤2s | ≥10000 次 | IP20 |
| RDQ1-160A/2P、RDQ1-160A/3P、RDQ1-160A/4P | 2P | 160A | CB 级 | ≤2s | ≥10000 次 | IP20 |
| RDQ1-250A/2P、RDQ1-250A/3P、RDQ1-250A/4P | 2P、3P、4P | 250A | CB 级 | ≤2s | ≥10000 次 | IP20 |
| RDQ1-400A/3P、RDQ1-400A/4P | 3P、4P | 400A | CB 级 | ≤2.8s | ≥6000 次 | IP00 |
| RDQ1-630A/3P、RDQ1-630A/4P | 3P、4P | 630A | CB 级 | ≤2.8s | ≥6000 次 | IP00 |
| RDQ1-800A/3P、RDQ1-800A/4P | 3P、4P | 800A | CB 级 | ≤2.8s | ≥6000 次 | IP00 |
（二）经济型 CB 级（RDQ4 系列）
| 型号 | 极数 | 额定电流 | 类型 | 切换时间 | 机械寿命 | 防护等级 |
| RDQ4-63A/2P、RDQ4-63A/3P、RDQ4-63A/4P | 2P、3P、4P | 63A | CB 级 | ≤2s | ≥10000 次 | IP20 |
| RDQ4-100A/2P、RDQ4-100A/3P、RDQ4-100A/4P | 2P、3P、4P | 100A | CB 级 | ≤2s | ≥10000 次 | IP20 |
| RDQ4-160A/2P、RDQ4-160A/3P、RDQ4-160A/4P | 2P、3P、4P | 160A | CB 级 | ≤2s | ≥10000 次 | IP20 |
| RDQ4-250A/2P、RDQ4-250A/3P、RDQ4-250A/4P | 2P、3P、4P | 250A | CB 级 | ≤2s | ≥10000 次 | IP20 |
| RDQ4-400A/3P、RDQ4-400A/4P | 3P、4P | 400A | CB 级 | ≤2.8s | ≥6000 次 | IP00 |
| RDQ4-630A/3P、RDQ4-630A/4P | 3P、4P | 630A | CB 级 | ≤2.8s | ≥6000 次 | IP00 |
（三）智能 CB 级（RDQH5 系列）
| 型号 | 极数 | 额定电流 | 类型 | 切换时间 | 机械寿命 | 防护等级 |
| RDQH5-125/2P、RDQH5-125/3P、RDQH5-125/4P | 2P、3P、4P | 125A | 智能 CB 级 | ≤1.8s | ≥10000 次 | IP20 |
| RDQH5-250/2P、RDQH5-250/3P、RDQH5-250/4P | 2P、3P、4P | 250A | 智能 CB 级 | ≤1.8s | ≥10000 次 | IP20 |
| RDQH5-400/3P、RDQH5-400/4P | 3P、4P | 400A | 智能 CB 级 | ≤2s | ≥6000 次 | IP00 |
| RDQH5-630/3P、RDQH5-630/4P | 3P、4P | 630A | 智能 CB 级 | ≤2s | ≥6000 次 | IP00 |
| RDQH5-800/3P、RDQH5-800/4P | 3P、4P | 800A | 智能 CB 级 | ≤2s | ≥6000 次 | IP00 |
（四）PC 级隔离型（RDH5D 系列）
| 型号 | 极数 | 额定电流 | 类型 | 切换时间 | 机械寿命 | 防护等级 |
| RDH5D-100/3P、RDH5D-100/4P | 3P、4P | 100A | PC 级隔离 | ≤0.8s | ≥8000 次 | IP20 |
| RDH5D-160/3P、RDH5D-160/4P | 3P、4P | 160A | PC 级隔离 | ≤0.8s | ≥8000 次 | IP20 |
| RDH5D-250/3P、RDH5D-250/4P | 3P、4P | 250A | PC 级隔离 | ≤0.8s | ≥8000 次 | IP20 |
| RDH5D-400/3P、RDH5D-400/4P | 3P、4P | 400A | PC 级隔离 | ≤1s | ≥4000 次 | IP00 |
| RDH5D-630/3P、RDH5D-630/4P | 3P、4P | 630A | PC 级隔离 | ≤1s | ≥4000 次 | IP00 |
| RDH5D-800/3P、RDH5D-800/4P | 3P、4P | 800A | PC 级隔离 | ≤1s | ≥4000 次 | IP00 |
四、RDQ1-100A/4P、RDH5D-160/4P 等双电源全系列型号及介绍
（一）标准 CB 级（RDQ1 系列）
RDQ1 系列为经典塑壳 CB 级双电源，自带过载、短路保护，末端与常规配电首选，RDQ1-100A/4P为全系销量第一，RDQ1-63A/4P、RDQ1-160A/4P、RDQ1-250A/4P工程高频选用，型号如下：
RDQ1-63A/2P/3P/4P：小电流，家装、商铺、末端回路首选。
RDQ1-100A/2P/3P/4P：写字楼、小区、商业标配。
RDQ1-160A/2P/3P/4P：中型主力，园区、工厂、消防回路常用，性价比高。
RDQ1-250A/2P/3P/4P：商场、厂区动力、新能源适配，中型工程首选。
RDQ1-400A/3P/4P、RDQ1-630A/3P/4P、RDQ1-800A/3P/4P：大型厂区、光伏电站、主干配电专用。
（二）经济型 CB 级（RDQ4 系列）
RDQ4 系列为经济型 CB 级，简化设计、性价比高，适合预算有限的小型项目，型号如下：
RDQ4-63A/2P/3P/4P：低价小项目首选，替代低端型号。
RDQ4-100A/2P/3P/4P：小型商铺、末端配电常用。
RDQ4-160A/2P/3P/4P、RDQ4-250A/2P/3P/4P：中型低成本项目适配。
（三）智能 CB 级（RDQH5 系列）
RDQH5 系列为新一代智能 CB 级，内置智能控制器，支持消防联动、远程监控，设计院指定爆款，型号如下：
RDQH5-125/2P/3P/4P：写字楼、酒店、智能建筑标配。
RDQH5-250/2P/3P/4P：中型智能项目、商业体常用。
RDQH5-400/3P/4P 及以上：大型智能厂房、园区配电专用。
（四）PC 级隔离型（RDH5D 系列）
RDH5D 系列为 PC 级全隔离双电源，零飞弧、高安全，消防验收必过，RDH5D-160/4P、RDH5D-250/4P为消防刚需爆款，型号如下：
RDH5D-100/3P/4P：消防末端、应急照明专用。
RDH5D-160/3P/4P：消防泵、喷淋泵刚需爆款，消防验收首选。
RDH5D-250/3P/4P：医院、数据中心、大型消防回路标配。
RDH5D-400/3P/4P 及以上：大型数据中心、变电站专用。
（五）其他系列（RDQ6/RDQH/RDXQ5/RDWQ2/GQ1）
RDQ6 系列：二段式末端型，大电流覆盖至 2500A，工业大负载适配。
RDQH 系列：传统智能 CB 级，存量项目替换常用。
RDXQ5 系列：赢领 PC 级，高端项目主推。
RDWQ2 系列：大电流智能框架式，4000-6300A 超大负荷专用。
GQ1 系列：老款 PC 级，存量工程替换适配。
五、CB 级与 PC 级怎么选择
1、RDQ1/RDQ4/RDQH5（CB 级）：自带过载短路保护，价格亲民，适合小区、商铺、普通厂房、市政常规项目，优先选RDQ1-100A/4P、RDQH5-125/4P。
2、RDH5D/RDXQ5/RDWQ2/GQ1（PC 级）：全隔离、零飞弧、消防验收必过，适合消防、医院、数据中心、一级负荷，优先选RDH5D-160/4P、RDH5D-250/4P。
六、RDQ1-100A/4P、RDH5D-160/4P 等双电源应用场景
1、商业建筑：写字楼、商场、酒店→RDQ1-100A/4P、RDQH5-125/4P，消防区配RDH5D-160/4P。
2、工业厂房：生产线、新能源→RDQ1-250A/4P、RDQH5-250/4P。
3、医疗消防：医院、消防泵→RDH5D-160/4P、RDH5D-250/4P。
4、市政工程：泵站、公共配套→RDQ1-100A/4P、RDQ1-63A/4P。
5、老旧改造：小区、园区→RDQ1-100A/4P、RDQ4-63A/4P。
七、具体选型建议
1、按电流选型
≤63A：建议选RDQ1-63A/4P、RDQ4-63A/4P
100A：建议选RDQ1-100A/4P、RDH5D-100/4P
125A：建议选RDQH5-125/4P
160A：建议选RDQ1-160A/4P、RDH5D-160/4P
250A：建议选RDQ1-250A/4P、RDH5D-250/4P
≥400A：建议选RDQ1-400A/4P、RDH5D-400/4P
2、按功能选型
常规配电：选RDQ1 系列
低成本：选RDQ4 系列
智能联动：选RDQH5 系列
消防验收：选RDH5D 系列
3、按极数选型
单相 220V：2P（RDQ1-63A/2P）
三相三线：3P
三相四线：4P（RDQ1-100A/4P、RDH5D-160/4P）
4、安装接线指导
安装方式：CB 级导轨 / 面板双模式，PC 级面板安装，RDQ1-100A/4P、RDH5D-160/4P间距≥50mm。
接线步骤：常用接上端、备用接下端、负载接中端，接地可靠。
线径匹配：63A 选 10mm²、100A 选 16mm²、250A 选 35mm²，端子力矩≥1.2N・m。
八、常见问题
1、RDQ1-100A/4P 是什么型号？
答： CB 级 100A 四极双电源，自带保护、稳定可靠。
2、RDH5D-160/4P 和 RDQ1-100A/4P 区别？
答：RDH5D-160/4P 是 PC 级隔离型，消防必用；RDQ1-100A/4P 是 CB 级保护型，民用首选。
3、RDH5D-160/4P 能过消防验收吗？
答：100% 通过，PC 级全隔离，符合消防 GB 规范。
4、RDQH5-125/4P 是智能款吗？
答：是，支持消防联动、远程监控，设计院常用。
5、双电源 4P 和 3P 怎么选？
答：带零线选 4P，纯三相选 3P。
6、RDQ1-250A/4P 适配场景？
答：中型厂房、商场动力、非消防中型项目。
7、质保多久？
答：正品质保 18 个月，全国联保，售后无忧。
总结
西安邦华电气为您常年供应RDQ1-100A/4P、RDH5D-160/4P、RDQ1-63A/4P、RDQ1-160A/4P、RDQH5-125/4P、RDH5D-250/4P等双电源自动转换开关，电流覆盖 63A-6300A，适配全场景。品质合规、切换快速、安装便捷、售后完善，价格合理，是您配电优选的型号。
如需技术支持、安装指导与免费报价，请联系西安邦华电气获取免费报价。
西安邦华电气竭诚为您服务！
