DTSD1296 三相多功能电力仪表 —— 您的电能计量与电力监测一体化解决方案专家

DTSD1296 三相多功能电力仪表概述：

您正在查看的 DTSD1296 三相多功能电力仪表，采用最新一代专用计量芯片与工业级微处理器，有功计量精度最高可达 0.2S 级，能为您提供准确可靠的电力数据和电能计量结果。相比传统机械式电表，它集成了更多功能，体积更小，安装更方便，使用寿命更长，且具备完善的防窃电功能。

产品符合 GB/T 17215.321-2008、GB/T 17215.322-2008 国家标准，通过 CCC 认证，可在 - 25℃~+70℃环境下稳定工作，特别适合对可靠性要求高的工业场合和商业用电环境。邦华电气所有 DTSD1296 系列产品均提供 2 年质保，质保期内非人为损坏免费维修或更换。

DTSD1296 三相多功能电力仪表相关系列产品型号展示：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V，同时覆盖85L1-A/V、99T1-A/V等全系列规格，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以JH194 系列为核心，完整覆盖用户指定的JH194I-2X1、JH194U-2X1、JH194I-9X1、JH194U-9X1，同时补充JH194I-1X1、JH194U-1X1、JH194I-3X1、JH194U-3X1及对应的三相型号JH194I3-X1、JH194U3-X1。采用高亮 LED 或高清 LCD 数字显示，替代传统指针式仪表，提供更清晰准确的读数，覆盖 48×48mm 至 96×96mm 全系列标准盘面尺寸。

多功能电力仪表

邦华电气多功能电力仪表以DTSD1296 和 DSSD1296 系列为核心，完整覆盖用户指定的DTSD1296、DSSD1296、DTSD1296-M、DSSD1296-M，同时补充谐波分析型DTSD1296-H、DSSD1296-H。提供从基础到高精度的全电量测量和电能管理功能，能够实时监测电压、电流、功率、功率因数、频率、电能等参数，并支持谐波分析、需量计算、数据记录和多种通讯协议。

多功能电能表

邦华电气多功能电能表主要包括用户指定的DTSD1296、DSSD1296，同时补充传统感应式DT862、DS862，单相DDS1296和预付费型DTSY1296、DDSY1296。支持单相、三相四线和三相三线制测量，具备高精度电能计量功能，部分电子式型号带有全电量监测能力，支持多费率分时计费和远程通讯。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，主要包括用户指定的DTSD1296-G、DSSD1296-G，同时补充单相DDSU1296-G、三相基础型DTSU1296-G和多功能型JH194E-G。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

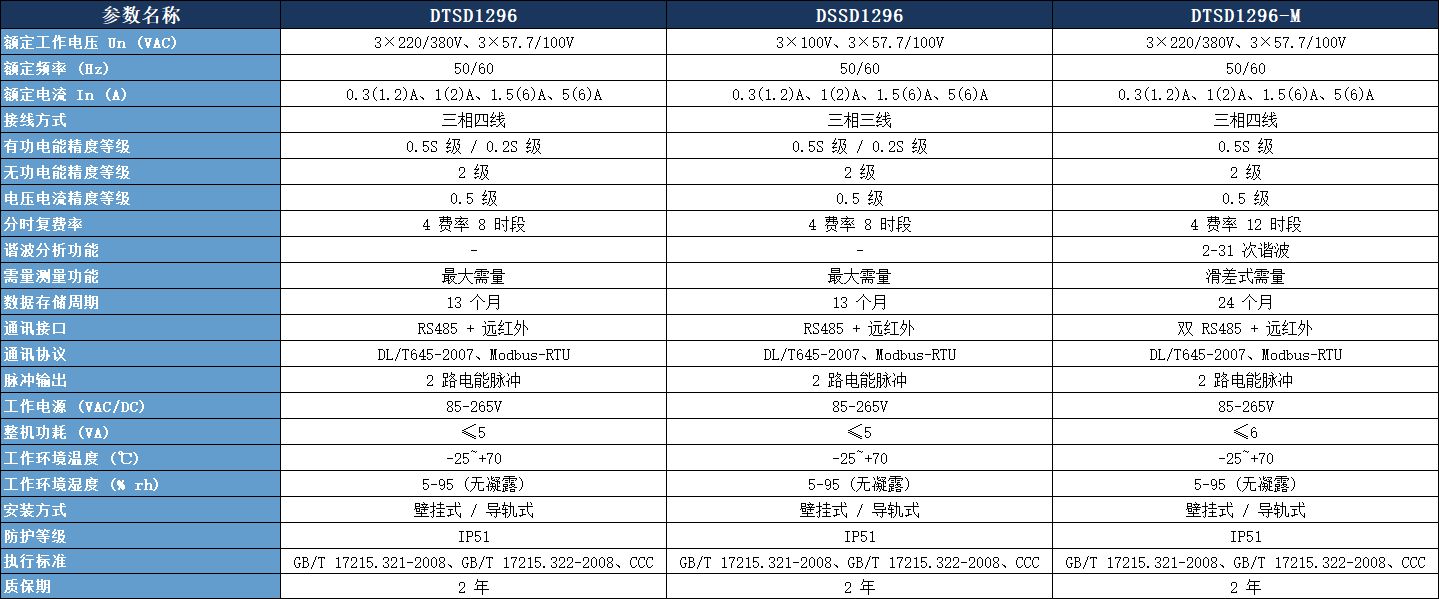

核心产品技术参数对照表：

核心功能与特点：

高精度计量：采用专用计量芯片，有功计量精度最高 0.2S 级，无功计量精度 2 级，为您的能耗管理和电费结算提供准确数据

全面的测量功能：可同时测量三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率等 20 余项电力参数

完善的电能计量：支持正向有功、反向有功、四象限无功电能计量，具备尖、峰、平、谷分时复费率功能，满足不同计费需求

强大的数据存储：可存储近 13 个月历史电量数据和事件记录，方便您进行用电数据分析和追溯

灵活的通讯能力：标配 RS485 通讯接口，支持 DL/T645-2007 和 Modbus-RTU 双协议，可方便接入各种电力监控系统和远程抄表系统

可靠的防窃电功能：具有开盖、失压、失流、断相、反向等多种事件记录和报警功能，有效防止窃电行为

友好的人机界面：高亮度宽视角液晶显示，汉字提示，按键操作简单直观，参数设置方便

高可靠性设计：采用工业级元器件，宽电压设计，抗干扰能力强，平均无故障工作时间≥100000 小时

安装与接线：

1. 安装步骤

打开仪表包装，检查仪表外观是否完好，型号是否与订单一致

根据仪表尺寸在安装位置开孔或准备 DIN35mm 导轨

将仪表固定在安装位置，确保安装牢固

按照接线图连接电压、电流回路和通讯线

通电前检查接线是否正确，确认无误后通电运行

根据现场需求设置仪表参数，如通讯地址、波特率、变比等

2. 接线端子说明

重要提示：电流互感器二次侧 S2 端必须可靠接地，以确保人身和设备安全。各相电流测量取样必须与其电压取样保持同相。

 应用场景：

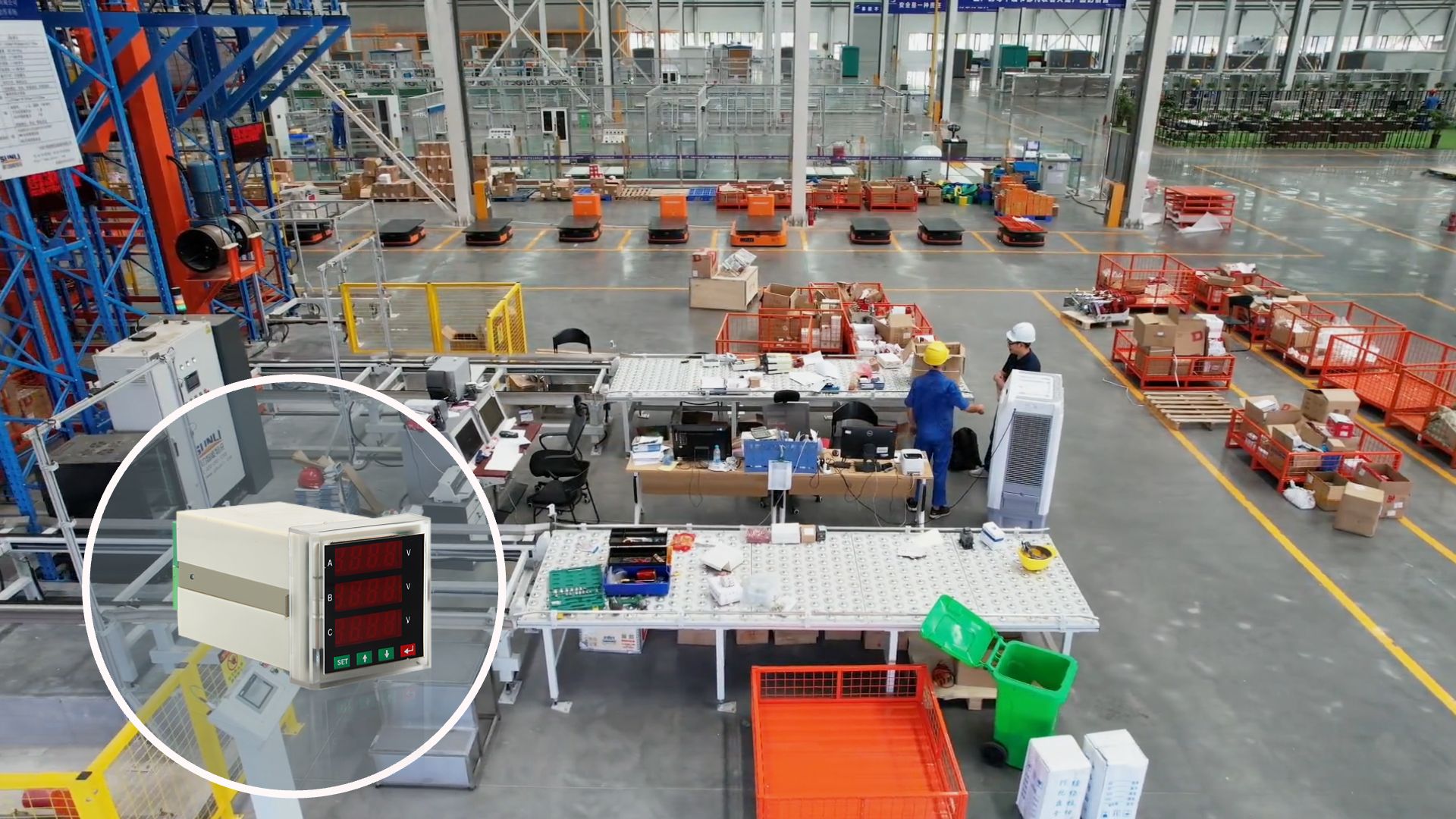

工业厂房配电系统：实时监测各车间的用电情况和电能消耗，及时发现异常负载和用电浪费，提高用电效率，降低能耗成本，为节能改造提供数据支持

商业综合体与写字楼：对各商铺和办公室进行分户计量和分时计费，实现智能化电费管理，减少人工抄表工作量，提高收费准确性

数据中心：监测 UPS 电源和服务器机柜的电力参数和电能消耗，保障供电安全，防止停电事故，优化能源使用效率

新能源发电站：监测光伏、风电等新能源发电系统的输出功率和电能质量，准确计量发电量，为电网调度提供数据支持

市政公共设施：用于路灯、供水、供气等市政设施的电力监测和电能计量，实现远程抄表和智能化管理

住宅小区：对小区公共用电和住户用电进行计量和管理，支持预付费功能，提高物业管理效率

常见疑问解答：

问：DTSD1296 多功能表可以直接接入 380V 电压吗？

答：可以，DTSD1296 三相四线多功能表支持 3×220/380V 和 3×57.7/100V 两种额定电压输入，可直接接入三相 380V 系统。

问：DTSD1296 参数表在哪里可以下载？

答：您可以在邦华电气官网下载完整的 DTSD1296 参数表和 DTSD1296 说明书，也可以联系我们的客服人员，我们会免费发送给您。

问：DTSD1296 加了电流互感器怎么接线？

答：DTSD1296 互感器接入式接线方法：1、4、7 接电流互感器二次侧 S1 端，3、6、9 接电流互感器二次侧 S2 端，2、5、8 分别接三相电源，10 接零线。电流互感器 S2 端必须可靠接地。

问：DTSD1296 和 DSSD1296 有什么区别？

答：DTSD1296 是三相四线多功能电能表，适用于三相四线制供电系统；DSSD1296 是三相三线多功能电能表，适用于三相三线制供电系统（如高压计量）。

问：DTSD1296-G 导轨式仪表有什么特点？

答：DTSD1296-G 导轨式多功能电能表采用 DIN35mm 标准导轨安装，体积小巧，安装方便，特别适合空间有限的配电箱和配电柜使用。

问：你们的产品提供多长时间的质保？

答：邦华电气所有 DTSD1296 系列产品均提供 2 年质保，质保期内非人为损坏免费维修或更换。

问：可以提供定制服务吗？

答：可以，我们提供专业的定制服务，包括特殊功能定制、通讯协议定制、外形尺寸定制等，满足您的个性化需求。
