PD800G-E4 电力仪表 —— 您的电力系统精准监测专家

PD800G-E4 电力仪表概述：

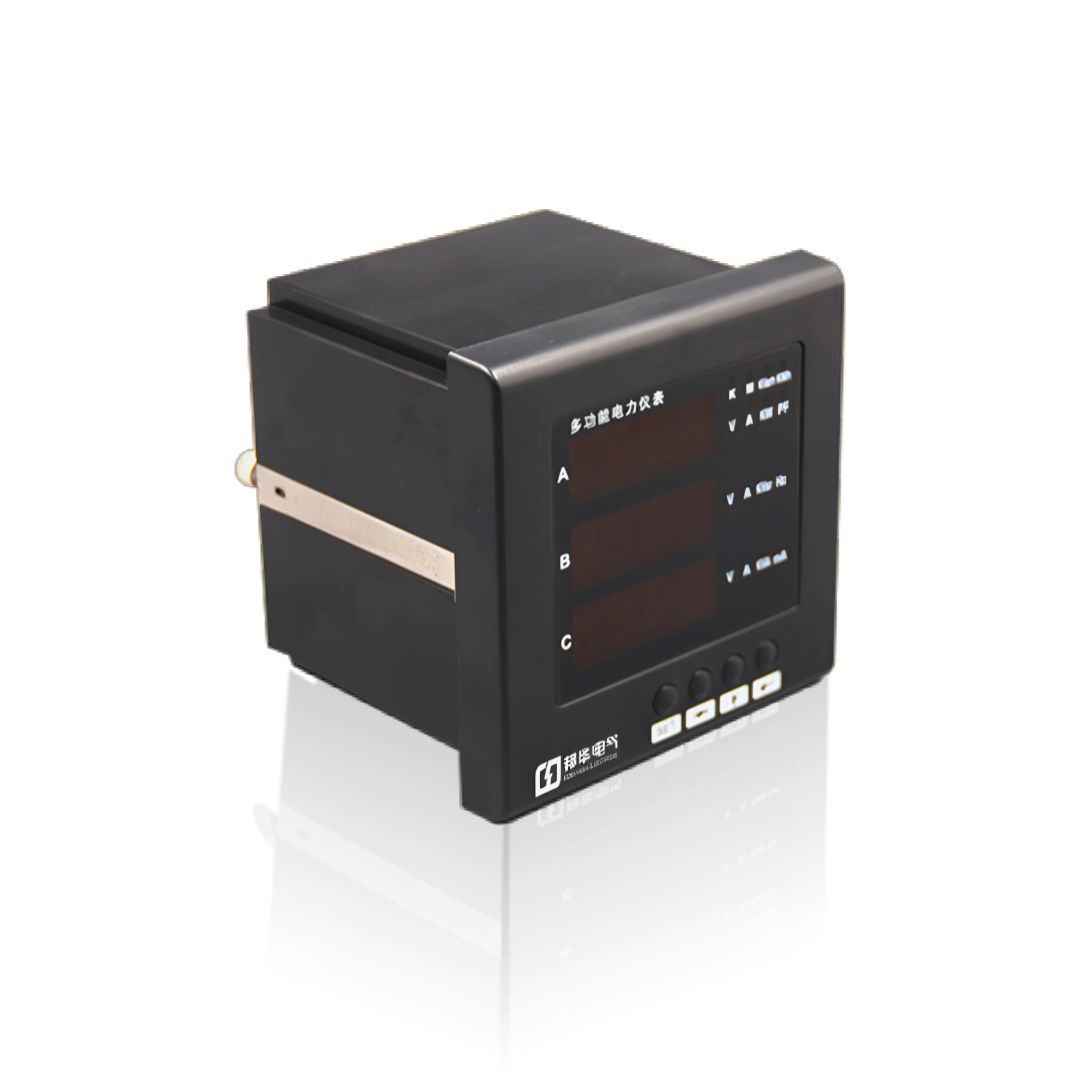

您正在查看的 PD800G-E4 三相多功能电力仪表，是邦华电气 PD800G 系列的旗舰产品，采用最新一代 24 位 AD 数字采样技术与工业级 ARM 微处理器，测量精度可达 0.5 级，能为您提供准确可靠的电力数据。相比传统指针式仪表，它集成了更多功能，体积更小，安装更方便，使用寿命更长。产品符合 GB/T 17215.323-2008、IEC 61557-12 国家标准，通过 CCC 认证，可在 - 25℃~+70℃环境下稳定工作，特别适合对可靠性要求高的工业场合。

PD800G-E4 电力仪表相关系列产品型号展示：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V，同时覆盖85L1-A/V、99T1-A/V等全系列规格，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以PD800G 系列为核心，完整覆盖用户指定的PD800G-A13、PD800G-V13、PD800G-A33、PD800G-V33，同时补充 96×96mm 尺寸的PD800G-A43、PD800G-V43及对应的三相型号。采用高亮 LED 数字显示，读数清晰准确，覆盖全系列标准盘面尺寸，功能简捷可靠。

多功能电力仪表

邦华电气多功能电力仪表以PD800G-E 系列为核心，完整覆盖用户指定的PD800G-E1、PD800G-E2、PD800G-E3、PD800G-E4，同时补充液晶显示型PD800G-E1Y/PD800G-E2Y/PD800G-E3Y/PD800G-E4Y和增强型PD800G-Z 系列。提供从基础到高级的全电量测量功能，支持谐波分析、需量计算和数据记录。

多功能电能表

邦华电气多功能电能表主要包括用户指定的DTSD800、DSSD800，同时补充传统感应式DT862、DS862，单相DDS800和预付费型DTSY800、DDSY800。支持多种接线方式，具备高精度电能计量能力，部分型号支持远程通讯和分时计费。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，主要包括用户指定的PD800G-DL、PD800G-DL3，同时补充基础电能表型DDSU800-G、DTSU800-G和高精度多功能型DTSD800-G、DSSD800-G。极大节省安装空间，适用于分户计量和能耗分项计量场景。

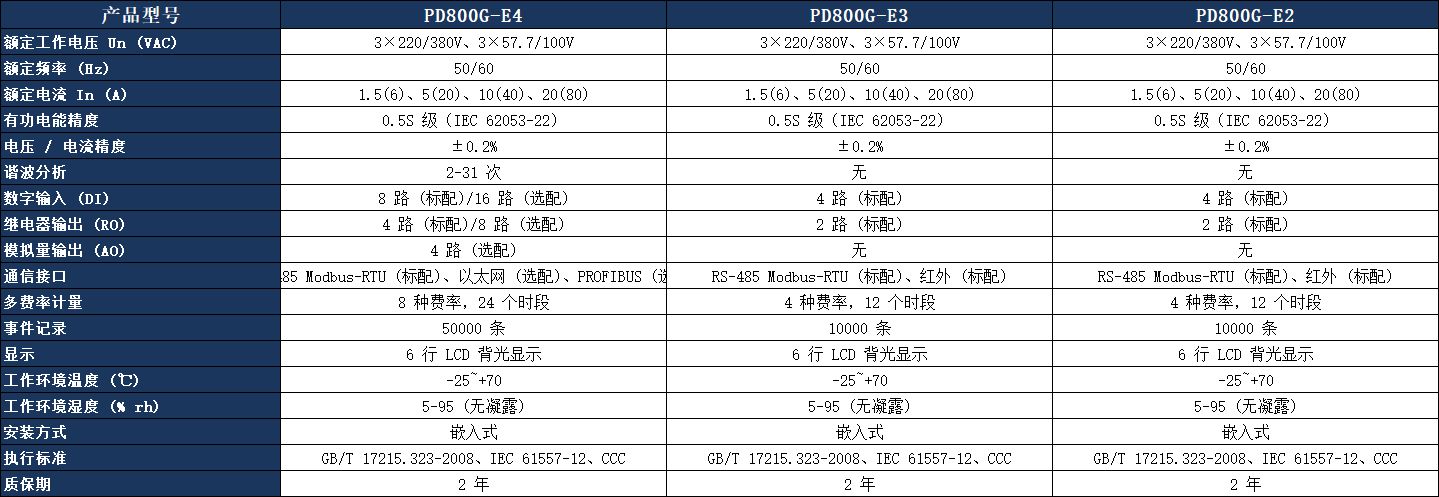

技术参数表：

核心功能与特点：

高精度测量：采用 24 位 AD 转换器，电压电流测量精度 ±0.2%，有功电能计量精度 0.5 级，为您的能耗管理提供准确数据

丰富的测量功能：可同时测量三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、正反向有功电能、四象限无功电能等 20 余项参数

灵活的通讯能力：标配 RS485 通讯接口，支持 Modbus-RTU 和 DL/T645 双协议，可方便接入各种电力监控系统

强大的扩展功能：可选配 4 路开关量输入、4 路继电器输出、2 路模拟量输出，满足不同现场的控制需求

友好的人机界面：高亮度 6 行 LCD 背光显示，按键操作简单直观，参数设置方便

高可靠性设计：采用工业级元器件，宽电压设计，抗干扰能力强，平均无故障工作时间≥100000 小时

安装与接线：

安装步骤

1. 在配电柜面板上按 111×111mm 开孔尺寸开好安装孔

2. 将 PD800G-E4 多功能表从面板前方插入安装孔

3. 用仪表附带的安装支架固定好仪表

4. 按照接线图连接好电源线、输入线和通讯线

5. 通电检查仪表是否正常工作

接线端子说明

 应用场景：

 工业厂房配电系统：实时监测各车间的用电情况，及时发现异常，提高用电效率，降低能耗成本

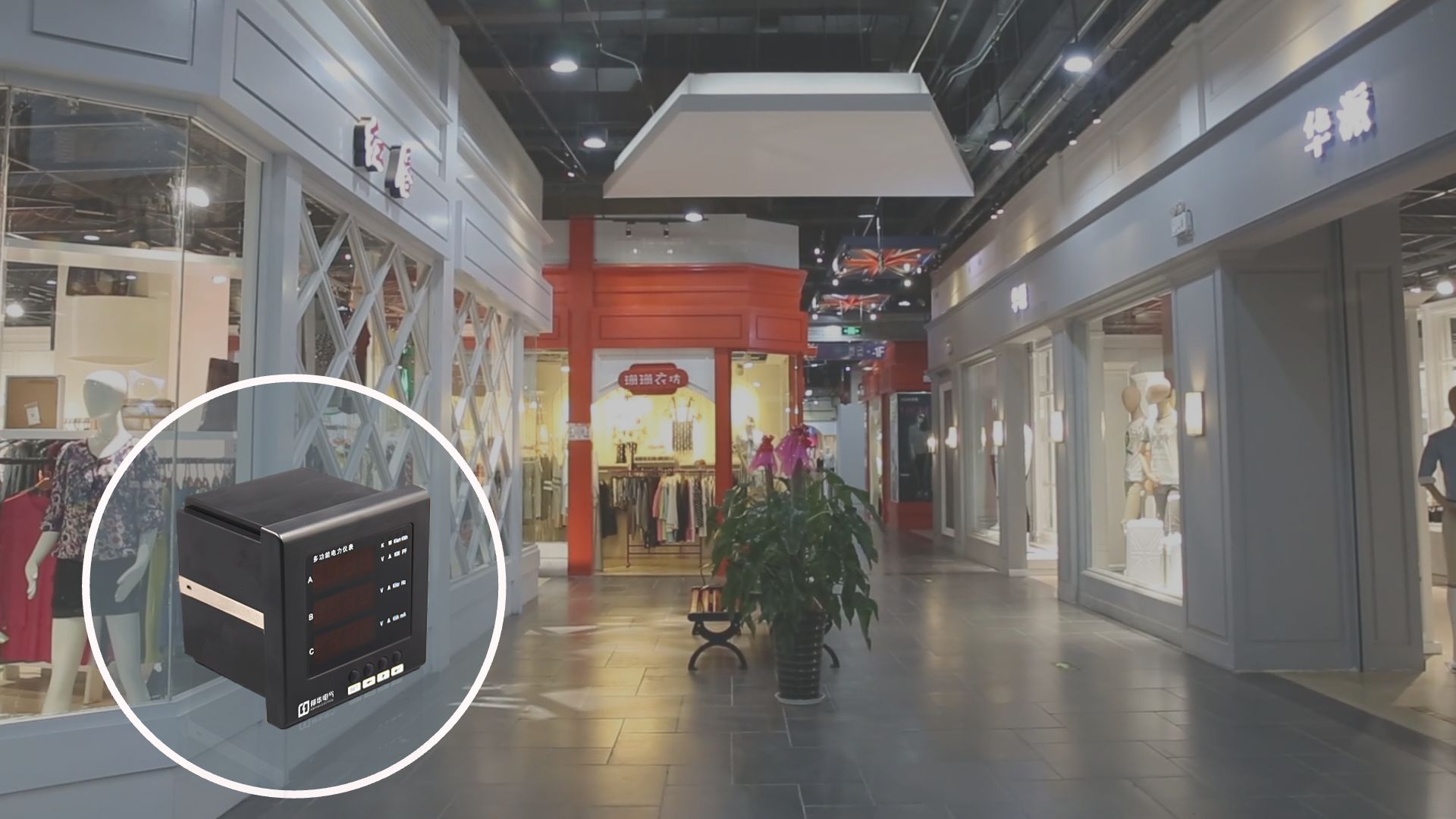

 商业综合体：对各商铺进行分户计量，实现智能化电费管理，减少人工抄表工作量

 数据中心：监测 UPS 电源和服务器机柜的电力参数，保障供电安全，防止停电事故

 写字楼：对各楼层和办公室进行能耗监测，为节能改造提供数据支持

 新能源发电站：监测光伏、风电等新能源发电系统的输出功率和电能质量

常见疑问解答：

问：PD800G-E4 多功能表可以直接接入 380V 电压吗？

答：可以，该仪表支持 AC 3×220/380V、3×57.7/100V 额定电压输入，可直接接入三相 380V 系统。

问：哪里可以找到 PD800G-E4 说明书？

答：您可以在邦华电气官网下载 PD800G-E4 说明书，也可以联系我们的客服人员获取电子版或纸质版说明书。

问：PD800G-E4 参数表在哪里可以查看？

答：本页面提供了详细的 PD800G-E4 参数表，您也可以下载产品说明书查看更完整的技术参数。

问：仪表的电流输入可以直接接大电流吗？

答：不可以，仪表的额定电流输入为 1.5 (6) A、5 (20) A 等规格，大电流需要通过电流互感器转换后再接入仪表。

问：PD800G-E4 和 PD800G-E3 有什么区别？

答：PD800G-E4 外形尺寸为 120×120mm，支持谐波分析功能；PD800G-E3 外形尺寸为 96×96mm，不支持谐波分析，其他功能基本相同。

问：你们的产品提供多长时间的质保？

答：邦华电气所有电力仪表产品均提供 2 年质保，质保期内非人为损坏免费维修或更换。

问：可以提供定制服务吗？

答：可以，我们提供专业的定制服务，包括特殊功能定制、外形尺寸定制、通讯协议定制等，满足您的个性化需求。

邦华电气作为专业的电力仪表生产厂家，拥有 10 余年行业经验，产品质量可靠，性能稳定，广泛应用于国内外各类电力工程。我们不仅提供优质的 PD800G-E4 多功能表及全系列产品，还提供专业的技术支持和完善的售后服务。如果您需要采购电力仪表，或者有任何技术问题，欢迎随时联系我们，我们将竭诚为您服务。
