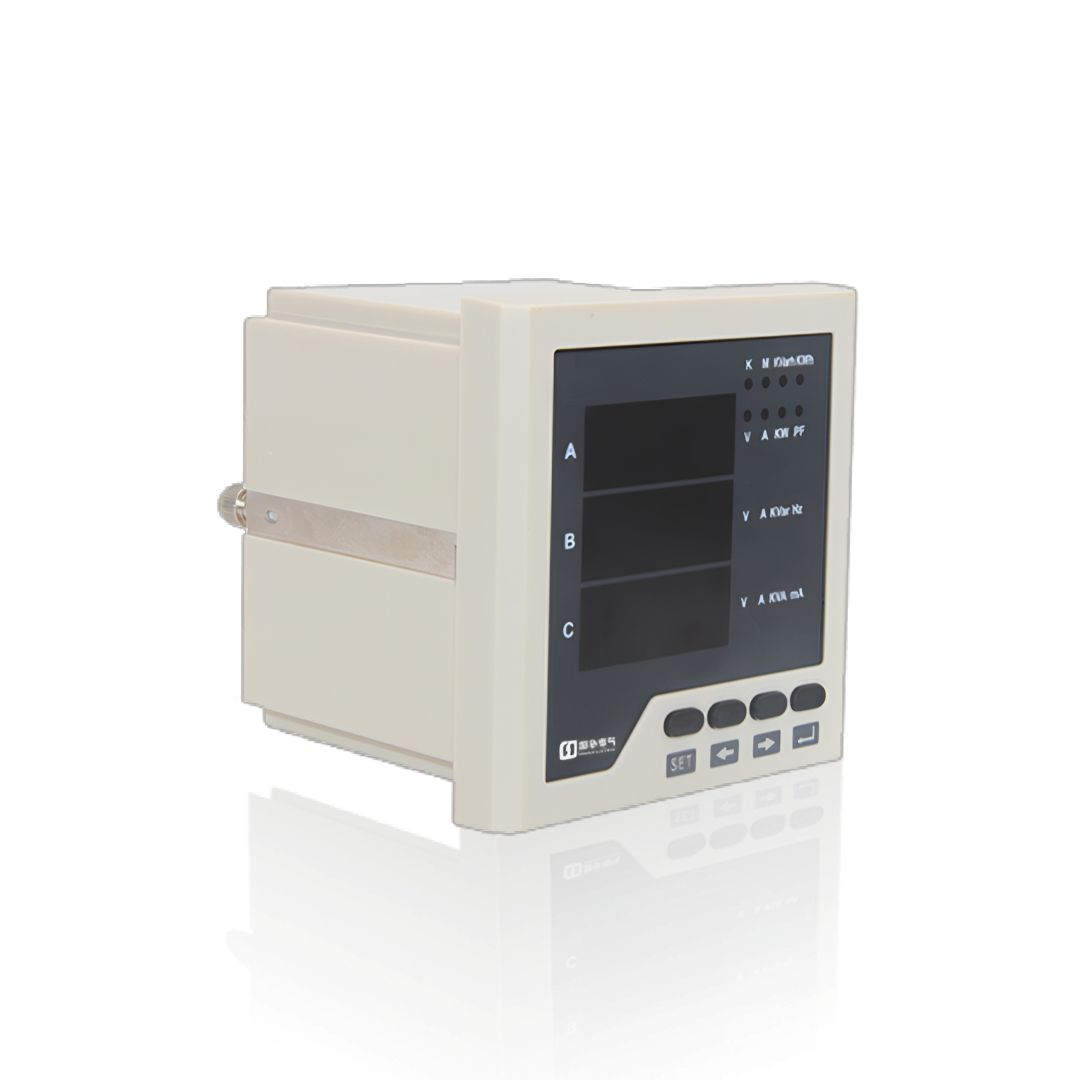

DTSD566 三相多功能电力仪表—— 高精度电能计量专家

DTSD566 三相多功能电力仪表概述：

邦华电气 DTSD566 系列三相多功能电力仪表是专为现代智能配电系统设计的新一代高精度测量与监控设备。该系列产品采用先进的数字采样技术和 32 位微处理器，能够实时测量电压、电流、功率、电能、功率因数、频率等多种电力参数，部分型号还具备谐波分析、需量统计、事件记录、远程通信等高级功能。

DTSD566 多功能表作为系列核心产品，广泛应用于工业厂房、商业建筑、住宅小区、数据中心、市政工程等各类电力系统，能够满足从基础电能计量到复杂电能质量分析的多样化需求。产品严格遵循 GB/T 17215.321-2008、GB/T 17215.322-2008 等国家标准，具有测量精度高、稳定性好、抗干扰能力强、安装便捷等特点。

DTSD566 三相多功能电力仪表相关系列产品型号：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V，同时覆盖85L1-A/V、99T1-A/V等全系列规格，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以XJ194 系列为核心，完整覆盖用户指定的XJ194I-2X1、XJ194U-2X1、XJ194I-9X1、XJ194U-9X1，同时补充XJ194I-1X1、XJ194U-1X1、XJ194I-3X1、XJ194U-3X1及对应的三相型号。采用高亮 LED 数字显示，读数清晰准确，覆盖全系列标准盘面尺寸，功能简捷可靠。

多功能电力仪表

邦华电气多功能电力仪表以DTSD566 和 DSSD566 系列为核心，完整覆盖用户指定的DTSD566、DSSD566、DTSD566-M、DSSD566-M，同时补充谐波分析型DTSD566-H、DSSD566-H和高精度 0.2S 级型号。提供从基础到高精度的全电量测量和电能管理功能，能够实时监测电压、电流、功率、功率因数、频率、电能等参数，并支持谐波分析、需量计算、数据记录和多种通讯协议。

多功能电能表

邦华电气多功能电能表主要包括用户指定的DTSD566、DSSD566，同时补充传统感应式DT862、DS862，单相DDS566，预付费型DTSY566、DDSY566和智能费控型DTZY566、DSZY566。支持单相、三相四线和三相三线制测量，具备高精度电能计量功能，部分电子式型号带有全电量监测能力，支持多费率分时计费和远程通讯。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，主要包括用户指定的DTSD566-G、DSSD566-G，同时补充单相DDSU566-G、三相基础型DTSU566-G和多功能型XJ194E-G。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

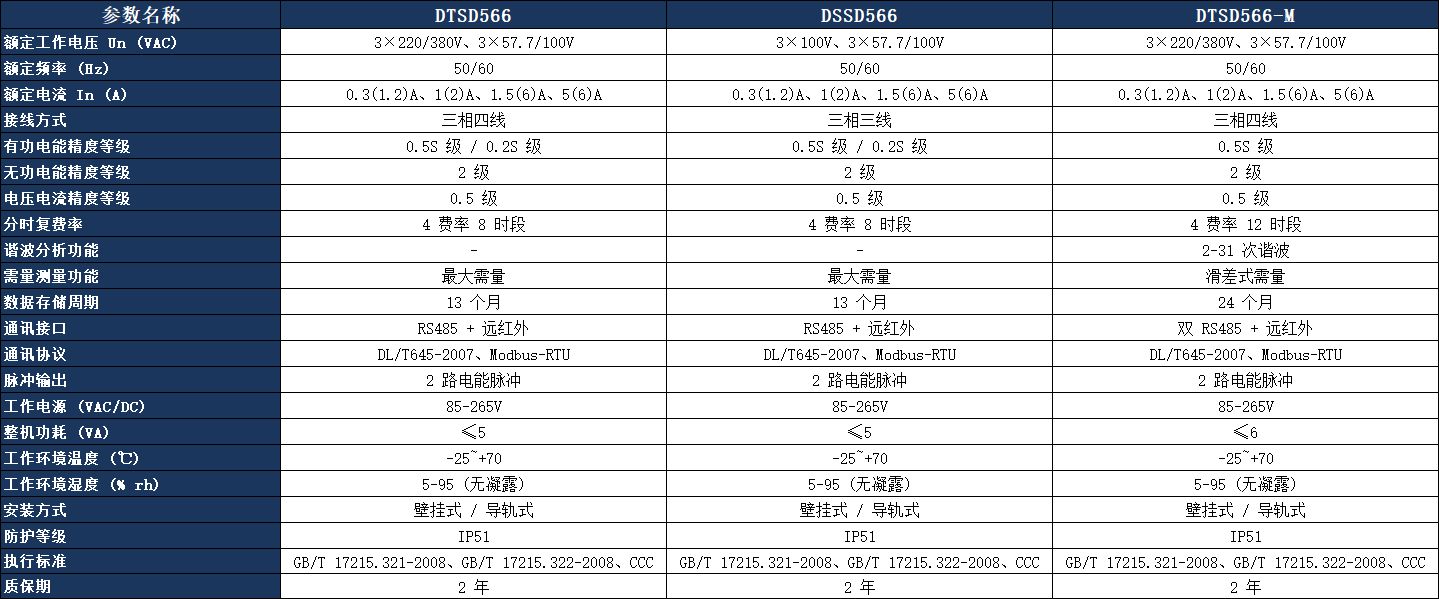

DTSD566 系列产品参数表：

以下是DTSD566 参数表的详细内容，包含所有核心型号的技术指标：

选型指南：

为了帮助您快速选择合适的 DTSD566 系列电力仪表，请参考以下选型步骤：

确定接线方式：您的系统是三相四线还是三相三线？（三相四线选 DTSD566 系列，三相三线选 DSSD566 系列）

确定精度要求：普通计量选 0.5S 级，高精度计量选 0.2S 级

确定功能需求：是否需要谐波分析、双 RS485 通信、更长数据存储？（需要选 DTSD566-M/DSSD566-M 增强型）

确定安装方式：嵌入式安装还是导轨式安装？（导轨式安装选 DTSD566-G/DSSD566-G）

确定电流规格：根据您的电流互感器变比选择合适的额定电流

确定附加功能：是否需要报警、变送输出等功能

如果您不确定如何选型，请联系我们的技术支持团队，我们将为您提供专业的选型建议。

应用场景：

邦华电气 DTSD566 系列电力仪表广泛应用于以下领域：

工业领域：工厂车间、生产线、电机控制中心、变电站

商业领域：商场、酒店、写字楼、超市、餐饮娱乐场所

建筑领域：住宅小区、办公楼、学校、医院、政府机关

数据中心：服务器机房、UPS 电源系统、精密空调系统

市政工程：路灯照明、污水处理、交通信号、供水供电系统

新能源领域：光伏发电、风力发电、储能系统、充电桩

常见疑问解答 ：

Q1：DTSD566 多功能表的测量精度是多少？

A1：DTSD566 和 DSSD566 的有功电能精度有 0.5S 级和 0.2S 级两种可选，DTSD566-M 和 DSSD566-M 为 0.5S 级，无功电能精度均为 2 级，电压电流精度为 0.5 级，均符合国家相关标准。

Q2：DTSD566 可以直接测量高压吗？

A2：不可以。测量高压时需要配合电压互感器使用，测量大电流时需要配合电流互感器使用。

Q3：DTSD566 支持哪些通信协议？

A3：标准配置 RS485 通信接口，支持 DL/T645-2007 和 Modbus-RTU 协议，也可以根据客户需求定制其他协议。

Q4：哪里可以下载 DTSD566 说明书？

A4：您可以联系我们的客服人员获取完整的DTSD566 说明书电子版，也可以在我们的官方网站下载中心下载。

Q5：DTSD566-M 和普通版有什么区别？

A5：DTSD566-M 增强型相比普通版增加了 2-31 次谐波分析功能、滑差式需量测量、24 个月数据存储周期和双 RS485 通信接口。

Q6：产品的质保期是多久？

A6：我们所有 DTSD566 系列产品提供 2 年免费质保，终身维护服务。

邦华电气专注于电力仪表研发、生产与销售十余年，拥有丰富的行业经验和强大的技术实力。我们始终坚持 "质量第一、客户至上" 的经营理念，为广大客户提供高品质的产品和专业的服务。

无论您是需要基础的电能计量仪表还是复杂的智能监控系统，我们的 DTSD566 系列产品都能为您提供量身定制的解决方案。我们拥有充足的现货库存，能够保证快速交货，满足您的项目进度需求。

如果您有任何 DTSD566 系列电力仪表的采购需求或技术问题，欢迎随时联系我们，我们将竭诚为您服务！
