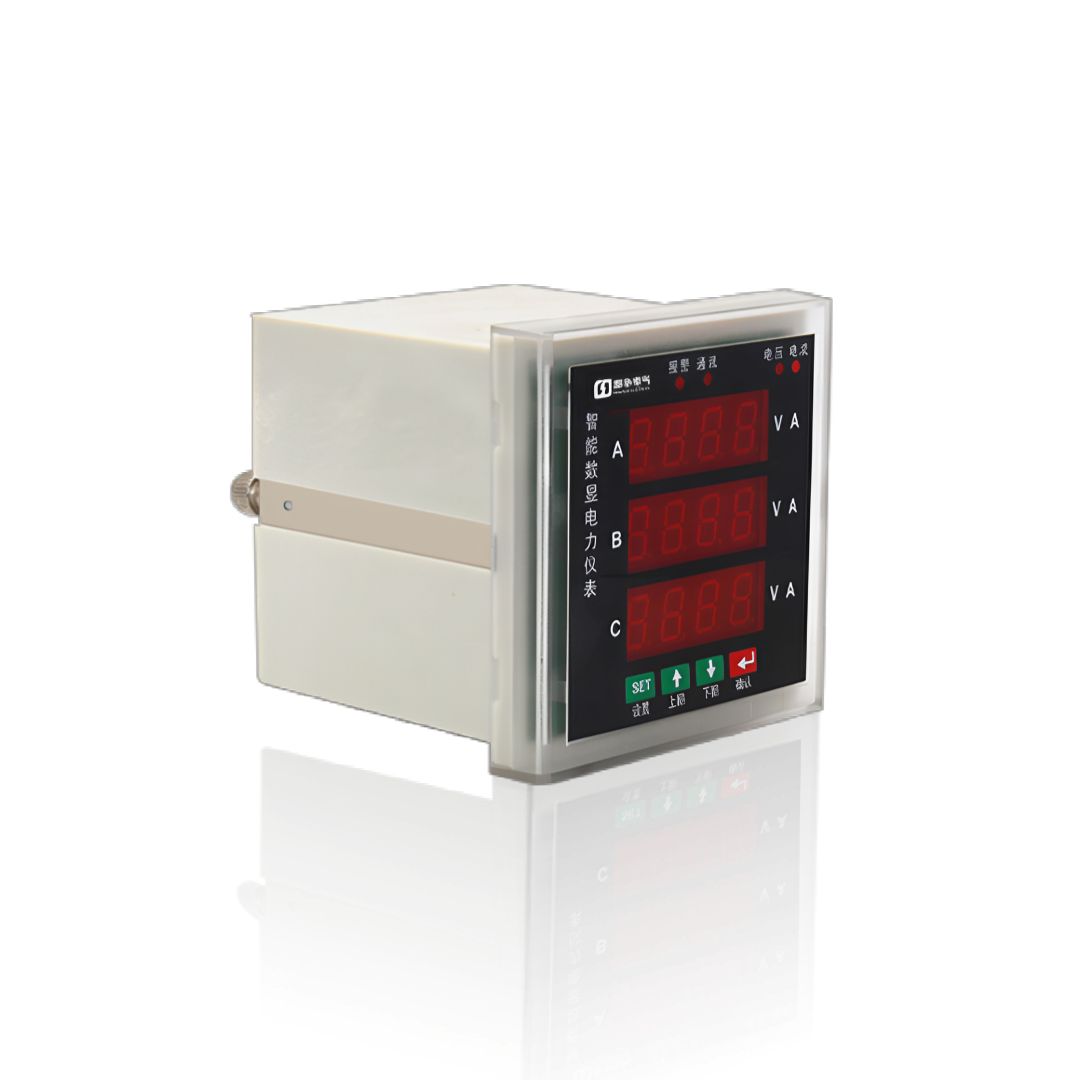

DTSD862 三相四线电能表 ——0.5S 级高精度计量
DTSD862 三相四线电能表概述：
您正在寻找一款高精度、高可靠性的三相电能计量解决方案吗？邦华电气 DTSD862 系列三相四线多功能电能表是您的理想选择。我们采用先进的 32 位微处理器和数字采样技术，实现了对电压、电流、功率、电能等全电量参数的精准测量。DTSD862 多功能表不仅满足贸易结算的精度要求，还具备丰富的通信和控制功能，可无缝接入各类电力监控系统。无论您是用于工业配电、商业建筑还是基础设施项目，DTSD862 都能为您提供稳定可靠的电力监测服务。
DTSD862 三相四线电能表相关产品系列型号：
指针式模拟仪表
邦华电气指针式模拟仪表完整覆盖用户指定的6L2-A/V、42L6-A/V、85L1-A/V三大主流系列，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。
| 型号 | 类型 | 安装方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流电流表 | 盘面安装 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流电压表 | 盘面安装 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流电流表 | 盘面安装 | 120×120mm | 0-5A-2000A/5A |
| 42L6-V | 交流电压表 | 盘面安装 | 120×120mm | 0-250V/450V/500V |
| 85L1-A/V | 交流电流 / 电压表 | 盘面安装 | 48×48mm | 多种标准量程 |
基础数显仪表
邦华电气基础数显仪表以RDS194 系列为核心，完整覆盖用户指定的RDS194I-2X1、RDS194U-2X1、RDS194I-9X1、RDS194U-9X1，同时补充RDS194I-1X1、RDS194U-1X1、RDS194I-3X1、RDS194U-3X1及对应的三相型号。采用高亮 LED 数字显示，读数清晰准确，覆盖全系列标准盘面尺寸，功能简捷可靠。
| 型号 | 类型 | 安装方式 | 尺寸 | 测量功能 |
| RDS194I-1X1、RDS194U-1X1 | 单相电压 / 电流表 | 盘面安装 | 48×48mm | 单相电压或电流 |
| RDS194I-2X1、RDS194U-2X1 | 单相电压 / 电流表 | 盘面安装 | 48×96mm | 单相电压或电流 |
| RDS194I-3X1、RDS194U-3X1 | 单相电压 / 电流表 | 盘面安装 | 72×72mm | 单相电压或电流 |
| RDS194I-9X1、RDS194U-9X1 | 单相电压 / 电流表 | 盘面安装 | 96×96mm | 单相电压或电流 |
| RDS194I3-2X1、RDS194U3-2X1 | 三相电压 / 电流表 | 盘面安装 | 48×96mm | 三相电压或电流 |
| RDS194I3-3X1、RDS194U3-3X1 | 三相电压 / 电流表 | 盘面安装 | 72×72mm | 三相电压或电流 |
| RDS194I3-9X1、RDS194U3-9X1 | 三相电压 / 电流表 | 盘面安装 | 96×96mm | 三相电压或电流 |
| RDS194P-3X1 | 功率表 | 盘面安装 | 72×72mm | 有功 / 无功功率 |
| RDS194F-3X1 | 频率表 | 盘面安装 | 72×72mm | 电网频率 |
多功能电力仪表
邦华电气多功能电力仪表以RDS194E 系列为核心，完整覆盖用户指定的RDS194E-2S4、RDS194E-3S4、RDS194E-9S4，同时补充液晶显示型RDS194E-2S4Y、RDS194E-3S4Y、RDS194E-9S4Y和增强型RDS194E-9S4Z。提供从基础到高级的全电量测量功能，支持谐波分析、需量计算和数据记录，广泛应用于各类电力监控系统。
| 型号 | 安装方式 | 精度等级 | 谐波分析 | 主要功能 |
| RDS194E-2S4 | 盘面安装 | 0.5 级 | 15 次 | 基础全电量测量、电能累计、THD |
| RDS194E-3S4 | 盘面安装 | 0.5 级 | 15 次 | 全电量测量、需量统计、报警输出 |
| RDS194E-9S4 | 盘面安装 | 0.5 级 | 31 次 | 全电量测量、扩展 I/O、SOE 事件记录 |
| RDS194E-2S4Y | 盘面安装 | 0.5 级 | 15 次 | 全电量测量、液晶显示、电能累计 |
| RDS194E-3S4Y | 盘面安装 | 0.5 级 | 15 次 | 全电量测量、液晶显示、数据记录 |
| RDS194E-9S4Y | 盘面安装 | 0.5 级 | 31 次 | 全电量测量、液晶显示、多费率计费 |
| RDS194E-9S4Z | 盘面安装 | 0.2S 级 | 63 次 | 高级电能质量分析、波形捕捉 |
多功能电能表
邦华电气多功能电能表完整覆盖用户指定的DTSD862、DSSD862，同时补充传统感应式DT862、DS862，单相DDS862和预付费型DTSY862、DDSY862。支持单相、三相四线和三相三线制测量，具备高精度电能计量功能，部分电子式型号带有全电量监测能力，支持多费率分时计费和远程通讯。
| 型号 | 安装方式 | 电流规格 | 精度等级 | 主要功能 |
| DT862 | 盘面安装 | 直连 1.5 (6) A 至 30 (100) A | 2 级 | 三相四线感应式有功电能计量 |
| DS862 | 盘面安装 | 直连 1.5 (6) A 至 30 (100) A | 2 级 | 三相三线感应式有功电能计量 |
| DDS862 | 盘面安装 | 直连 10 (60) A | 1 级 | 单相有功电能计量、脉冲输出 |
| DTSD862 | 盘面 / 导轨安装 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 三相四线全电量测量、有功 / 无功电能计量 |
| DSSD862 | 盘面 / 导轨安装 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 三相三线全电量测量、有功 / 无功电能计量 |
| DTSY862 | 盘面安装 | 直连 10 (80) A/CT 1.5 (6) A | 1 级 | 三相预付费电能计量、远程控制通断、欠费跳闸 |
| DDSY862 | 盘面安装 | 直连 10 (60) A | 1 级 | 单相预付费电能计量、远程控制通断 |
导轨式电能表
邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，完整覆盖用户指定的DTSD862-DL、DSSD862-DL，同时补充单相DDSU862-DL、三相基础型DTSU862-DL和多功能型RDS194E-DL。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。
| 型号 | 相数 | 电流规格 | 精度等级 | 主要功能 |
| DDSU862-DL | 单相 | 直连 10 (60) A | 1 级 | 单相有功电能计量、脉冲输出 |
| DTSU862-DL | 三相 | 直连 10 (80) A | 1 级 | 三相有功电能计量、脉冲输出 |
| DTSD862-DL | 三相 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 三相四线全电量测量、多费率、四象限电能 |
| DSSD862-DL | 三相 | 直连 10 (80) A/CT 1.5 (6) A | 0.5S 级 | 三相三线全电量测量、多费率、四象限电能 |
| RDS194E-DL | 三相 | 直连 10 (80) A/CT 1.5 (6) A | 0.5 级 | 导轨式全电量测量、谐波分析、数据记录 |
| DDSU862-DLM | 单相 | 直连 10 (80) A | 1 级 | 单相全电量测量、多费率、远程抄表 |
DTSD862 系列产品核心优势：
0.5S 级高精度计量：采用进口高精度计量芯片，有功电能精度达到 0.5S 级，无功电能精度 2 级，满足国家贸易结算标准
全电量参数测量：同时测量三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率等全部电力参数
双向四象限计量：支持正反向有功、正反向无功电能计量，完美适配分布式光伏、储能等双向能源流动场景
丰富的通信接口：标配 RS485 通信接口，支持 Modbus-RTU 协议，可实现远程抄表和数据监控
完善的保护功能：具备过压、欠压、缺相、失压、过流等多种报警功能，保障用电安全
工业级设计：宽温工作范围 - 25℃~+70℃，抗干扰能力强，适用于各种复杂工业环境

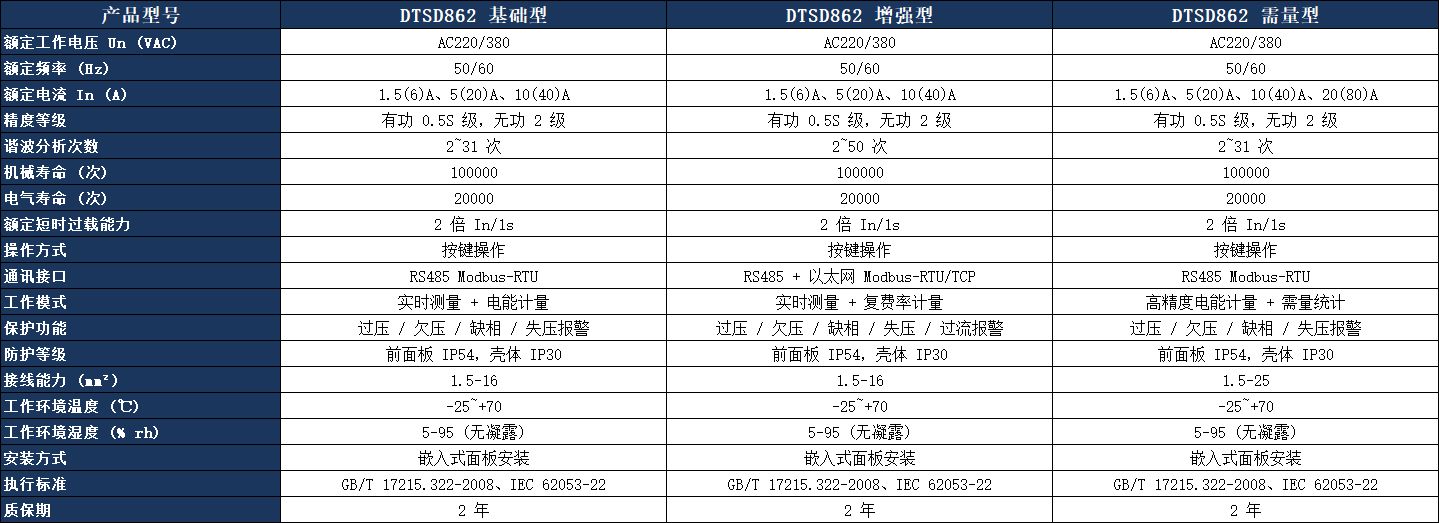

DTSD862 全系列技术参数表：
DTSD862 选型指南：
根据配电系统选择型号
三相四线制系统：选择 DTSD862 系列
三相三线制系统：选择 DSSD862 系列
配电箱内安装：选择 DTSD862-DL 导轨式系列
根据电流规格选择
直接接入：5 (20) A、10 (40) A、20 (80) A
经互感器接入：1.5 (6) A（可配任意变比互感器）
根据功能需求选择
基础计量需求：选择 DTSD862 基础型
需要复费率计费：选择 DTSD862 增强型
需要需量统计：选择 DTSD862 需量型
根据安装尺寸选择
120×120mm 开孔：RDS194E-2S4
96×96mm 开孔：RDS194E-9S4、DTSD862
72×72mm 开孔：RDS194E-3S4
导轨安装：DTSD862-DL、DSSD862-DL
产品应用场景：
工业企业：工厂车间、生产线、配电室、动力中心
商业建筑：写字楼、商场、酒店、医院、学校
电力系统：变电站、配电站、箱式变电站
新能源：分布式光伏电站、储能系统、充电桩
基础设施：机场、火车站、地铁站、数据中心
常见疑问解答：
问：DTSD862 和 DSSD862 有什么区别？
答：DTSD862 是三相四线多功能电能表，适用于 3×220/380V 三相四线制配电系统；DSSD862 是三相三线多功能电能表，适用于 3×100V 或 3×380V 三相三线制高压配电系统。两者功能基本相同，只是适用的配电系统不同。
问：DTSD862 的精度等级是多少？
答：邦华电气 DTSD862 三相四线电能表的有功电能精度等级为 0.5S 级，无功电能精度等级为 2 级，完全满足国家贸易结算的精度要求。0.5S 级表示在额定电流的 1%~120% 范围内，测量误差不超过 ±0.5%。
问：DTSD862 支持哪些通信协议？
答：DTSD862 标配 RS485 通信接口，支持 Modbus-RTU 协议。增强型还额外支持以太网通信和 Modbus-TCP 协议，可直接接入局域网或互联网，实现远程数据监控。
问： 如何读取 DTSD862 的型号含义？
答：以 "DTSD862-2S4" 为例：
D：电能表
T：三相四线
S：电子式
D：多功能
862：企业设计序号
2：外形尺寸 (120×120mm)
S：有功 0.5S 级精度
4：四路开关量输入
问：DTSD862 的使用寿命是多久？
答：在正常使用条件下，邦华电气 DTSD862 电能表的使用寿命可达 10 年以上。我们提供2 年免费质保，质保期内产品出现任何质量问题，我们将免费更换新品。同时提供终身维护服务。
问：你们提供 DTSD862 说明书下载吗？
答：是的。您可以联系我们的客服免费获取 DTSD862 说明书电子版，说明书包含详细的接线图、参数设置方法和故障排除指南。我们也可以为您提供现场技术支持和调试服务。
