HY194E-2S4 多功能表 —— 工业级全电量监测

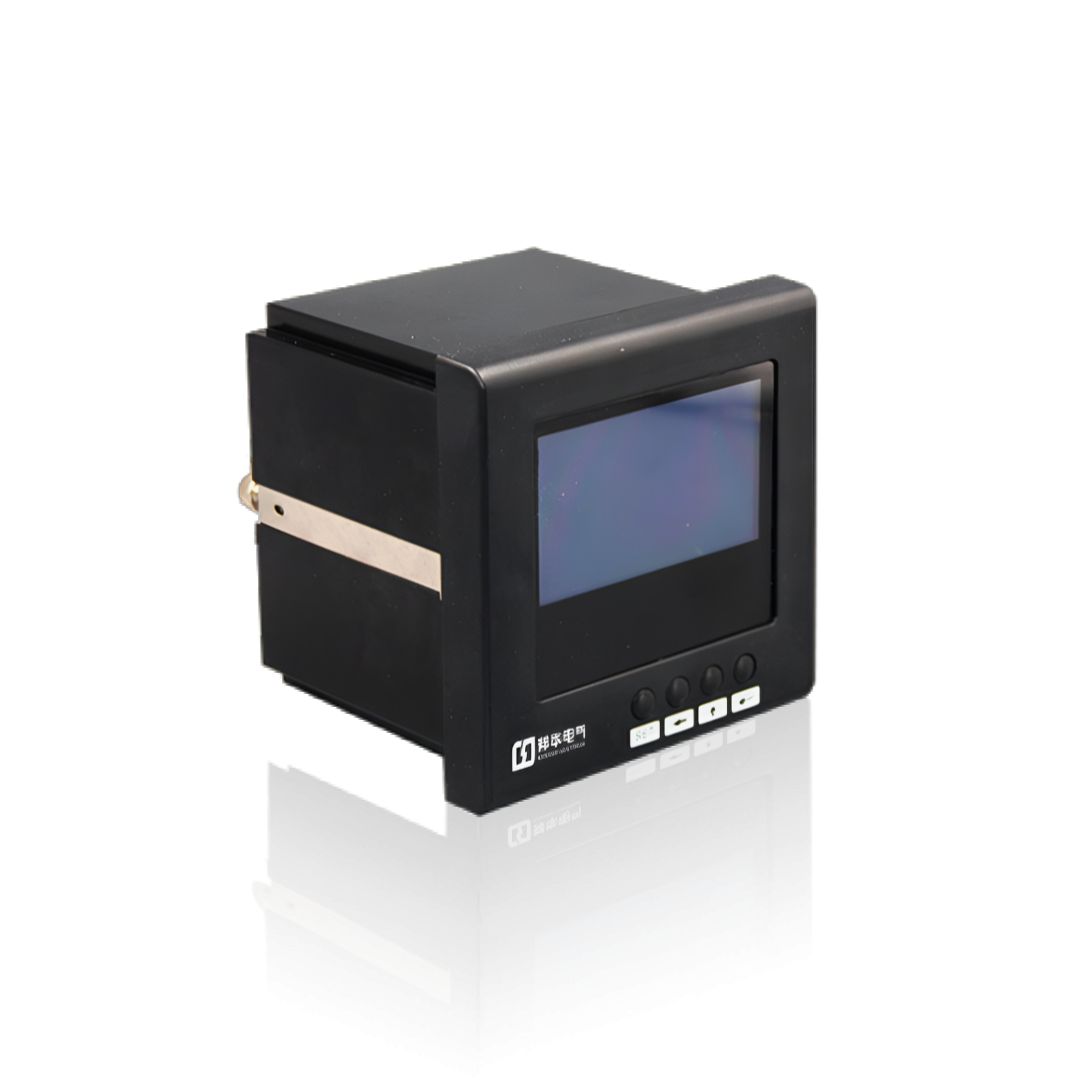

HY194E-2S4 多功能表概述：

您正在寻找一款高精度、高可靠性的三相多功能电力仪表吗？邦华电气 HY194E-2S4 是您的理想选择。作为一款工业级智能电力监测设备，它能够同时测量电压、电流、功率、功率因数、频率、电能等全部电力参数，支持双向四象限电能计量和 RS485 远程通信。无论您是用于工业配电、商业建筑还是电力系统，HY194E-2S4 都能满足您的精准计量和远程监控需求。我们还提供指针式、数显式、导轨式等全系列电力仪表，一站式解决您的所有电力监测问题。

HY194E-2S4 多功能表相关系列电力仪表型号：

指针式模拟仪表

邦华电气指针式模拟仪表完整覆盖用户指定的6L2-A/V、42L6-A/V、85L1-A/V三大主流系列，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以HY194 系列为核心，完整覆盖用户指定的HY194I-2X1、HY194U-2X1、HY194I-9X1、HY194U-9X1，同时补充HY194I-1X1、HY194U-1X1、HY194I-3X1、HY194U-3X1及对应的三相型号。采用高亮 LED 数字显示，读数清晰准确，覆盖全系列标准盘面尺寸，功能简捷可靠。

多功能电力仪表

邦华电气多功能电力仪表以HY194E 系列为核心，完整覆盖用户指定的HY194E-2S4、HY194E-3S4、HY194E-9S4，同时补充液晶显示型HY194E-2S4Y、HY194E-3S4Y、HY194E-9S4Y和增强型HY194E-9S4Z。提供从基础到高级的全电量测量功能，支持谐波分析、需量计算和数据记录，广泛应用于各类电力监控系统。

多功能电能表

邦华电气多功能电能表完整覆盖用户指定的DTSD862、DSSD862，同时补充传统感应式DT862、DS862，单相DDS862和预付费型DTSY862、DDSY862。支持单相、三相四线和三相三线制测量，具备高精度电能计量功能，部分电子式型号带有全电量监测能力，支持多费率分时计费和远程通讯。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，完整覆盖用户指定的DTSD862-DL、DSSD862-DL，同时补充单相DDSU862-DL、三相基础型DTSU862-DL和多功能型HY194E-DL。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

HY194E 系列多功能电力仪表核心优势：

全电量测量：同时测量三相电压、电流、有功 / 无功 / 视在功率、功率因数、频率、电能等 20 余项电力参数

高精度计量：采用专用计量芯片，有功精度 0.5 级，无功精度 2 级，满足工业级计量要求

稳定可靠：宽电压设计，抗干扰能力强，适用于各种恶劣工业环境

远程通信：标准 RS485 接口，支持 Modbus-RTU 协议，可直接接入各类电力监控系统

灵活配置：可现场设置互感器变比、通信地址、波特率等参数，使用方便

长寿命设计：机械寿命 10 万次，电气寿命 2 万次，正常使用可达 10 年以上

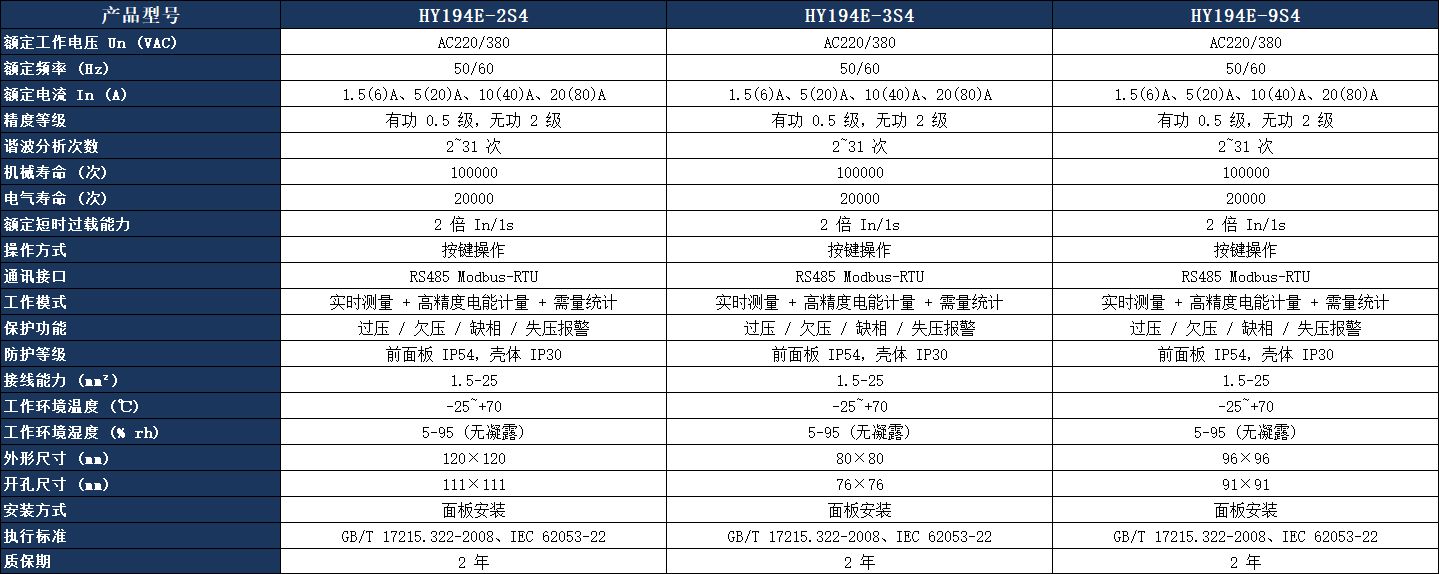

HY194E 系列技术参数对比表：

HY194E-2S4 选型与安装指南：

选型要点

根据安装空间选择外形尺寸：

空间充足：选择 HY194E-2S4 (120×120mm)，显示清晰，操作方便

空间有限：选择 HY194E-9S4 (96×96mm) 或 HY194E-3S4 (80×80mm)

根据电流规格选择：

直接接入：5 (20) A、10 (40) A、20 (80) A

经互感器接入：1.5 (6) A

根据功能需求选择：

基本测量：选择标准型

需要报警：选择带继电器输出型

需要模拟量输出：选择带 4-20mA 输出型

安装注意事项

1. 安装前请仔细阅读 HY194E-2S4 说明书

2. 确保接线正确，特别是电流互感器的极性

3. 仪表应安装在干燥、通风、无腐蚀性气体的场所

4. 安装时应避免剧烈震动和冲击

5. 通电前请检查所有接线是否正确无误

产品应用场景：

工业企业：工厂车间、生产线、配电室、控制柜

商业建筑：写字楼、商场、酒店、医院、学校

电力系统：发电厂、变电站、配电网、箱式变电站

基础设施：机场、火车站、地铁站、数据中心、通信基站

新能源：光伏发电、风力发电、储能系统

常见疑问解答：

Q：HY194E-2S4 和 HY194E-9S4 有什么区别？

A：主要区别在于外形尺寸和开孔尺寸：HY194E-2S4 是 120×120mm，开孔 111×111mm；HY194E-9S4 是 96×96mm，开孔 91×91mm。两者的功能和技术参数完全相同，您可以根据安装空间选择合适的型号。

Q：HY194E-2S4 的精度等级是多少？

A：HY194E-2S4 的有功精度为 0.5 级，无功精度为 2 级，满足大多数工业应用的要求。如果您需要更高精度的贸易结算用电能表，可以选择我们的 DTSD862 系列，精度可达 0.5S 级。

Q：HY194E-2S4 支持什么通信协议？

A：HY194E-2S4 标配 RS485 通信接口，支持标准的 Modbus-RTU 协议，可直接接入各类电力监控系统、SCADA 系统和能源管理系统。通信波特率可选 2400、4800、9600bps。

Q：如何获取 HY194E-2S4 说明书和接线图？

A：您可以联系我们的销售工程师，我们将免费为您提供 HY194E-2S4 说明书电子版和详细的接线图。同时，我们的技术支持团队可以为您提供远程技术指导和现场安装服务。

Q：邦华电气的电力仪表质保期是多久？

A：邦华电气所有电力仪表产品均提供2 年免费质保，终身维护服务。如果产品在质保期内出现任何质量问题，我们将免费更换新品。我们承诺，所有产品出厂前均经过严格的质量检测，确保产品质量稳定可靠。

邦华电气作为专业的电力仪表生产厂家，始终坚持 "质量第一、客户至上" 的经营理念，为您提供高品质、高性价比的产品和完善的售后服务。我们拥有先进的生产设备和严格的质量控制体系，所有产品均通过国家 3C 认证和 ISO9001 质量管理体系认证。

无论您是需要 HY194E-2S4 多功能表，还是 6L2、42L6 指针式仪表，HY194I、HY194U 数显仪表，DTSD862、DSSD862 电能表，或者 DTSD862-DL 导轨式仪表，我们都能满足您的需求。现在联系我们，即可获得免费的技术咨询和项目报价服务，让我们携手共创美好未来！
