MD194I-9X1单相数显电流表——精准测量每一路电流

MD194I-9X1单相数显电流表概述：

你正在寻找一款既能精准测量单相电流，又能满足远程监控和智能化管理需求的数显电流表吗？

邦华电气MD194I-9X1单相数显电流表正是为解决这些问题而设计的新一代电力监测设备。

它集高精度测量、数字显示与远程通讯功能于一体，采用真有效值测量技术和高可靠MCU设计，在各种复杂的工业环境中都能保持稳定可靠的运行。无论是工业生产配电、商业建筑监控还是老旧设备改造，MD194I-9X1都能为你提供精准的电流数据支持，帮助你优化用电管理、降低安全隐患、提升运维效率。

本产品严格按照ISO9001质量管理体系生产，符合国家最新标准，提供2年质保服务，让您使用无忧。

MD194I-9X1单相数显电流表相关核心产品系列矩阵：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 72×72mm 和 120×120mm 两种主流标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以MD194 系列为核心，完整覆盖用户指定的MD194I-2X1、MD194U-2X1、MD194I-9X1、MD194U-9X1。采用高亮 LED 数字显示，读数清晰准确，覆盖 48×96mm 和 96×96mm 两种标准盘面尺寸，功能简捷可靠，广泛应用于各类配电盘柜的基础参数监测。

多功能电力仪表

邦华电气多功能电力仪表以MD194E 系列为核心，主打MD194E-2S4基础款多功能电力仪表。提供基础全电量测量功能，支持电能累计和总谐波失真 (THD) 分析，性价比高，广泛应用于各类中小型电力监控系统。

多功能电能表

邦华电气多功能电能表完整覆盖用户指定的DTSD862、DSSD862。支持三相四线和三相三线制测量，具备高精度电能计量功能，带有全电量监测能力，支持多费率分时计费和远程通讯。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，完整覆盖用户指定的DTSD862-DL、DSSD862-DL。提供高精度全电量测量和四象限电能计量功能，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

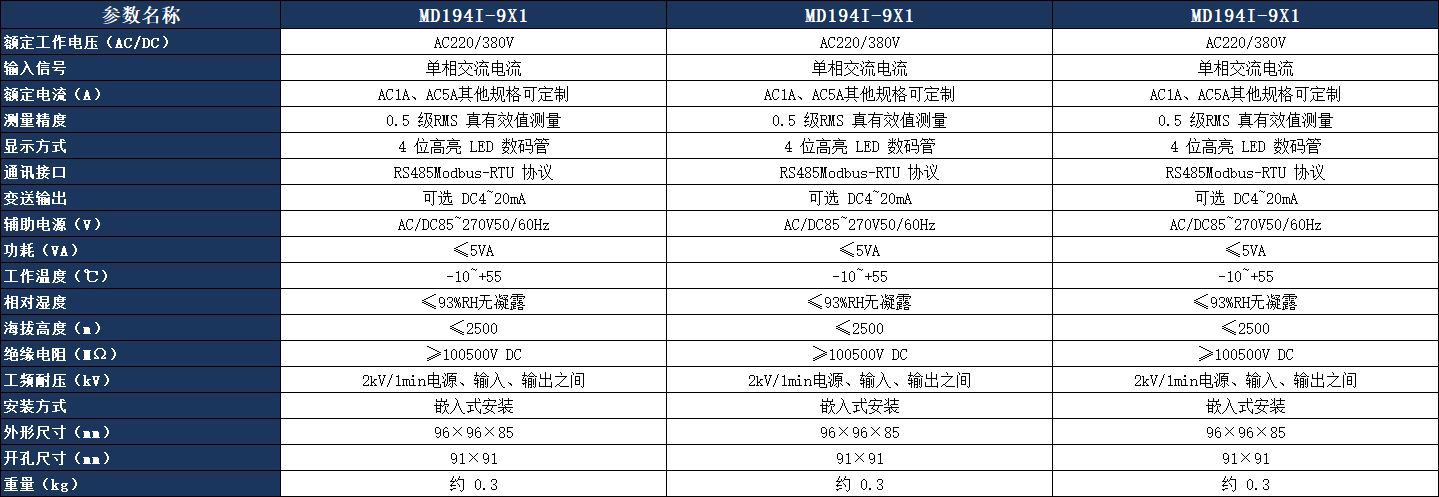

MD194I-9X1技术参数表：

MD194I-9X1核心功能与优势：

高精度计量，让每一路电流都有据可查

你是否曾因电流测量不准确导致电机过载烧毁或能效核算失真？

MD194I-9X1采用真有效值测量技术，精度达0.5级，测量误差控制在±0.5%以内，更支持持续1.2倍、瞬时10倍/5秒的过载能力。

价值： 确保电流监测数据真实可靠，为设备保护和能耗分析提供精确依据。

LED高亮数字显示，电流值一目了然

你是否还在使用指针式仪表，读数困难且容易产生视觉误差？

MD194I-9X1采用整四位LED高亮数码显示，数据刷新时间1秒，亮度高、寿命长，即使在光线不足的配电室也能轻松读数。

价值： 告别指针读数误差，电流状态随时掌控。

可编程变比设置，适配各种量程需求

你是否担心电流互感器变比与仪表不匹配，导致显示数值不准？

MD194I-9X1支持通过面板按键任意设置显示倍率（1~9999），软件调校，内部无电位器，精度高、稳定性好、长期工作免调校，可根据互感器变比灵活配置。

价值： 无论是一次侧大电流还是二次侧小信号，都能直接显示实际电流值，安装调试简单快捷。

智能通讯功能，轻松实现远程监控

你是否还在人工抄录仪表数据，费时费力又容易出错？

MD194I-9X1可选配RS485通讯接口，支持Modbus-RTU协议，可无缝接入各类电力监控系统和能源管理平台。通讯采用RS-485电平，波特率默认9600BPS，传输距离远，抗干扰能力强。

价值： 实现远程数据采集和集中管理，大幅降低运维成本。

灵活的功能扩展，满足个性化需求

你是否需要仪表具备报警输出或模拟量变送功能？

MD194I-9X1可选配一路模拟量变送输出（DC4-20mA/0-20mA/0-5V），可选带上下限报警控制功能，还可选配两路开关量输入。

价值： 无论是报警联动、PLC采集还是DCS系统接入，都能按需配置，一站满足。

工业级设计，适应各种恶劣环境

你是否担心仪表在高温、潮湿、强电磁干扰环境下无法正常工作？

MD194I-9X1采用工业级元器件，工作温度范围-25℃～+55℃，相对湿度≤93%，绝缘电阻≥100MΩ，隔离耐压2KV/50Hz/1min，平均无故障工作时间≥50000小时。

价值： 在各种复杂工业环境中都能稳定可靠运行，减少维护次数。

MD194I-9X1选型指南：

如何选择合适的电流输入规格？

MD194I-9X1的标准输入电流为AC0-5A，适用于二次侧电流为5A的电流互感器回路。建议根据被测回路额定电流选择合适变比的互感器，一般互感器一次侧额定电流取回路额定电流的1.2-1.5倍。

是否需要通讯功能？

需要远程监控、集中抄表或接入能源管理系统：选择带RS485通讯功能（Modbus-RTU协议）的版本

仅需本地显示：选择基础版本即可，性价比更高

是否需要模拟量输出？

需要将电流信号送入PLC、DCS或工控系统：选择带DC4-20mA变送输出功能的版本

仅需现场显示：无需选配模拟量输出

是否需要报警控制功能？

需要对电流超限情况发出声光报警或联动控制：选择带上下限报警控制功能的版本

仅需监测显示：无需选配报警功能

外形尺寸与开孔确认

MD194I-9X1采用96×96mm标准方形面板式设计，开孔尺寸91×91mm。选型前请确认配电柜面板开孔尺寸，如需其他尺寸（如72×72mm、120×120mm），可选用MD194I-2X1等其他系列型号。

  典型应用场景：

  MD194I-9X1单相数显电流表广泛应用于以下领域：

  工矿企业配电系统：工厂车间、生产线、空压机、水泵等单相大功率设备的电流监测与能耗管理

  商业建筑电力监控：商业综合体、写字楼、商场的配电柜电流参数测量与电力安全监控

  楼宇自动化系统：智能建筑的配电箱电流监测，与楼宇自控系统联动

  老旧设备改造升级：替代传统6L2、42L6系列指针式电流表，实现数字化显示，无需更换原有互感器和线路

  自动化控制系统：为PLC、工控机提供实时的电流数据采集

  能源管理考核：企业内部电力成本核算与能耗考核的基础数据采集

常见疑问解答：

问：MD194I-9X1的测量精度是多少？

答：MD194I-9X1的测量精度为0.5级，采用真有效值测量技术，符合GB/T13978-1992标准要求。

问：MD194I-9X1是否支持RS485通讯？

答：MD194I-9X1可选配RS485通讯功能，支持Modbus-RTU协议，可与大多数电力监控系统和工控软件兼容。

问：MD194I-9X1可以直接接入多大电流？

答：MD194I-9X1可直接接入AC0-5A电流，大于5A的回路需配合电流互感器使用。测量值可通过面板按键设置显示倍率，直接显示一次侧实际电流值。

问：MD194I-9X1的安装尺寸是多少？

答：MD194I-9X1的外形尺寸为96×96×78mm，开孔尺寸为91×91mm，采用面板式安装方式。

问：MD194I-9X1能否替代现有的6L2指针式电流表？

答：可以。MD194I-9X1作为数显仪表，可直接替代6L2-A、42L6-A等指针式电流表，安装尺寸兼容，精度更高，读数更直观。

问：购买MD194I-9X1后提供哪些技术支持？

答：我们提供免费的选型指导、安装调试培训和技术咨询服务，产品提供2年质保，终身维护。

问：MD194I-9X1和MD194U-9X1有什么区别？

答：MD194I-9X1为单相数显电流表，专用于电流测量；MD194U-9X1为单相数显电压表，专用于电压测量。两者外观尺寸一致，可根据实际监测需求灵活选配。

问：MD194I-9X1能否输出4-20mA信号？

答：可以选配。MD194I-9X1支持选配一路模拟量变送输出，可输出DC4-20mA、0-20mA或0-5V信号，方便接入PLC或DCS系统。

邦华电气作为专业的电力仪表生产厂家，拥有十多年的行业经验和技术积累，致力于为客户提供高品质、高可靠性的电力计量与监测产品。无论您是需要单台MD194I-9X1数显电流表，还是整套电力监控系统解决方案，我们都能为您量身定制最适合的方案。如果您对MD194I-9X1单相数显电流表感兴趣或有任何技术问题，欢迎随时联系我们的技术工程师，我们将竭诚为您服务。
