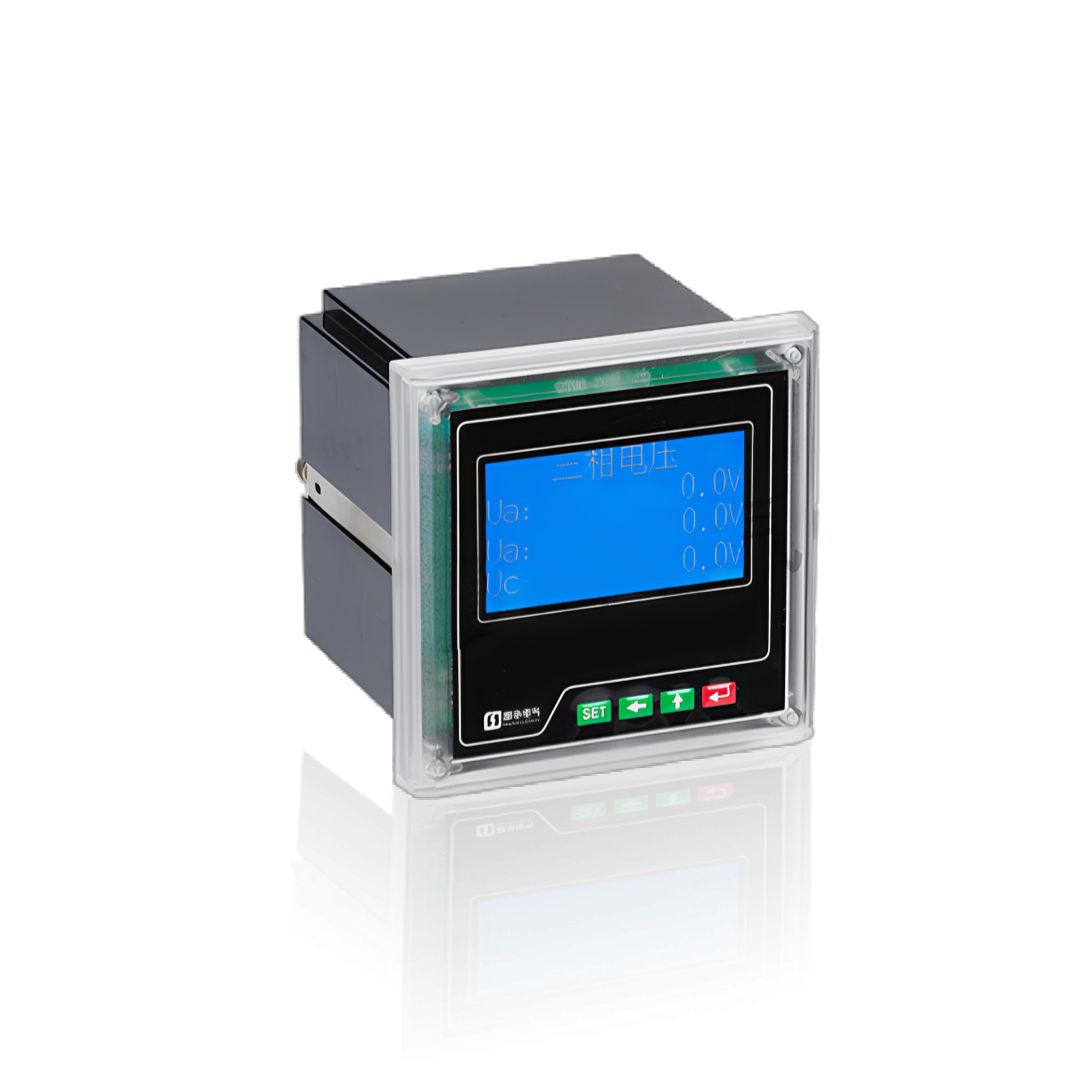

DTSD862 三相四线电子式多功能电能表——以数据驱动能效升级

DTSD862 三相四线多功能电能表概述：

你正在寻找一款能够同时满足电力计量、分时计费与远程监控需求的智能电能表吗？

邦华电气 DTSD862 三相四线电子式多功能电能表正是为解决这些问题而设计的新一代电力监测设备。它集高精度电能计量、多费率分时计费、全电量参数测量、事件记录、RS485 通讯五大功能于一体，采用大规模电能计量专用芯片和 SMT 全自动贴片焊接工艺，在各种复杂的电力环境中都能保持稳定可靠的运行。

无论是工厂车间的生产用电管理、商业综合体的分户计量，还是光伏电站的发电量统计、充电桩的用电计费，DTSD862 都能为您提供精准的电力数据支持，帮助您优化能源使用、降低运营成本、预防电气故障。DTSD862 主要面向三相四线制电网，对于三相三线制回路，可选择 DSSD862 型号。

本产品严格按照 ISO9001 质量管理体系生产，通过了 CQC 认证，符合 GB/T 17215.321-2008 国家标准，提供 2 年质保服务，让您使用无忧。

DTSD862 三相四线多功能电能表相关核心产品系列矩阵：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 72×72mm 和 120×120mm 两种主流标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以TY194 系列为核心，完整覆盖用户指定的TY194I-2X1、TY194U-2X1、TY194I-9X1、TY194U-9X1。采用高亮 LED 数字显示，读数清晰准确，覆盖 48×96mm 和 96×96mm 两种标准盘面尺寸，功能简捷可靠，广泛应用于各类配电盘柜的基础参数监测。

多功能电力仪表

邦华电气多功能电力仪表以TY194E 系列为核心，主打TY194E-2S4基础款多功能电力仪表。提供基础全电量测量功能，支持电能累计和总谐波失真 (THD) 分析，性价比高，广泛应用于各类中小型电力监控系统。

多功能电能表

邦华电气多功能电能表完整覆盖用户指定的DTSD862、DSSD862。支持三相四线和三相三线制测量，具备高精度电能计量功能，带有全电量监测能力，支持多费率分时计费和远程通讯。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，完整覆盖用户指定的DTSD862-DL、DSSD862-DL。提供高精度全电量测量和四象限电能计量功能，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

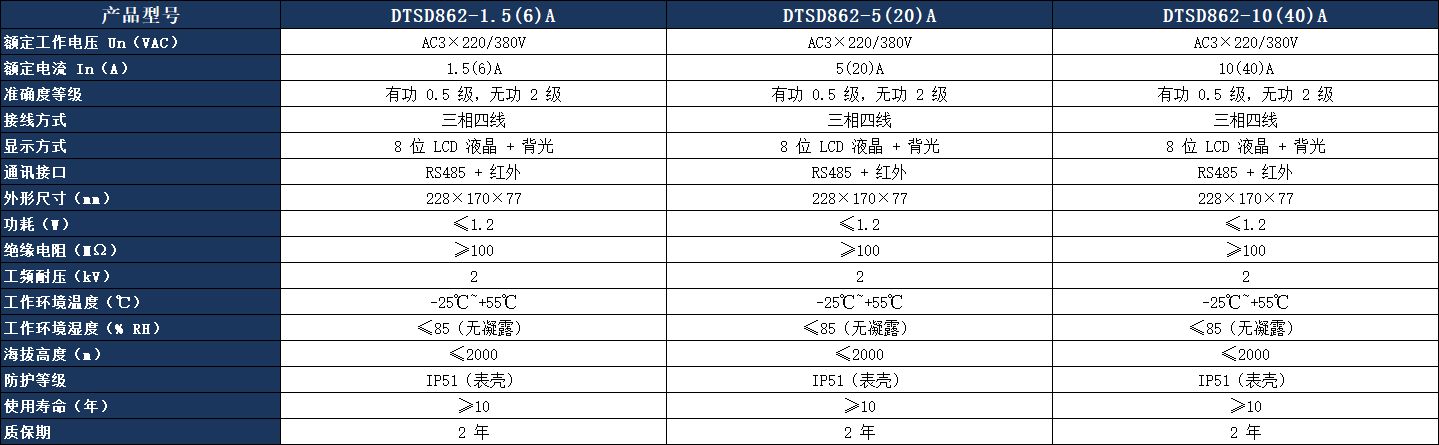

DTSD862 技术参数表：

邦华电能计量系统介绍：

一套科学的电能计量系统，不只是“会读数”，更要“会思考、会预警、会分析”。

邦华电气电能计量系统以 DTSD862 三相四线电子式多功能电能表为核心采集终端，配套 DSSD862 三相三线多功能电能表、DTSD862-DL 导轨式电能表等多种型号，构成从终端计量到集中监控的完整闭环。系统可同时采集电压、电流、功率、功率因数、频率、需量、正向/反向有功/无功电能等全电量参数，通过 RS485 通讯将数据传输至上位监控系统，实现远程抄表、分时计费、能耗统计与异常预警。凭借高精度计量与智能化管理能力，邦华电气电能计量系统已在工业生产、商业建筑、新能源发电等领域得到广泛应用，为能源精细化管理提供了坚实的数据基础。

DTSD862 核心功能与优势：

0.5S 级高精度计量，让每一度电都有据可查

你是否曾因计量不准确导致电费纠纷或成本核算混乱？

DTSD862 采用大规模专用电能计量集成电路和数字调校技术，无任何物理调整元件，精度等级最高可达有功 0.5S 级、无功 2 级，满足关口计量标准。

价值：确保电费结算公平公正，为成本分析和节能考核提供可靠数据支撑。

多费率分时计费，助力峰谷套利

你是否需要对不同时段的用电量分别计价，却缺乏可靠的电费核算工具？

DTSD862 内置 4 个费率、10 个时段、4 个时区，可单独设置周休日和公共假日，精确记录尖、峰、平、谷各时段用电量。

价值：为分时电价管理提供精确数据，帮助企业利用峰谷价差降低电费支出。

全电量参数实时监测，全面掌握电力系统运行状态

你是否需要同时监测电压、电流、功率、功率因数、频率、需量等多个电力参数？

DTSD862 可同时测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率、正向/反向有功/无功电能、四象限无功电能等全电量参数，并具备需量统计功能。

价值：实时发现电压异常、三相不平衡、功率因数过低等问题，及时预警，预防设备损坏。

事件记录与需量统计，故障追溯有据可依

电力系统发生异常后，你是否常常找不到事发时间点的确切数据？

DTSD862 内置失压、失流、断相、反向、清需、编程等多种事件记录功能，还支持负荷曲线记录和历史电量存储。

价值：故障发生时有据可查，快速定位问题根源，大幅缩短排查时间。

 RS485 智能通讯，轻松实现远程监控与管理

你是否还在人工抄表，费时费力又容易出错？

DTSD862 标配 RS485 通讯接口，支持 Modbus-RTU 和 DL/T645 协议，可无缝接入电力监控系统、能源管理系统、楼宇自控系统。

价值：实现远程自动抄表、数据远传和集中管理，大幅降低运维人工成本。

工业级设计，适应各种恶劣环境

你是否担心仪表在高温、潮湿、强电磁干扰环境下无法正常工作？

DTSD862 采用工业级元器件和密封设计，工作温度范围-25℃~+70℃，防护等级达到前面板 IP54、壳体 IP30，抗电磁干扰能力强。

价值：在各种复杂工业环境中都能稳定可靠运行，减少维护频次。

DTSD862 选型指南：

如何选择合适的电流规格？

根据被测回路的额定电流选择，一般选择额定电流的 1.2-1.5 倍，预留余量。

对于电流变化较大的回路，建议选择宽量程型号（如 5(20)A 或 10(40)A）。

大电流回路（如超过 80A）需配合电流互感器使用，选用 1.5(6)A 互感式接入型号。

三相三线还是三相四线？

三相四线制回路（含中性线）：选择 DTSD862。

三相三线制回路（无中性线，如部分工业设备）：选择 DSSD862。

是否需要分时计费功能？

需执行尖、峰、平、谷分时电价：选择带多费率功能的 DTSD862/DSSD862。

仅需总电能计量：可选择基础型三相电能表。

安装方式如何选择？

配电柜面板开孔安装：选择面板式 DTSD862（开孔尺寸 210×136mm）。

配电箱内紧凑安装：选择导轨式 DTSD862-DL / DSSD862-DL（35mm 标准导轨）。

通讯功能如何选择？

需要远程监控、集中抄表或接入能源管理系统：选择带 RS485 通讯的型号（支持 Modbus-RTU / DL/T645）。

仅需本地显示抄表：可选择不带通讯的基础型型号。

  典型应用场景：

  DTSD862 三相四线电子式多功能电能表广泛应用于以下领域：

  工业领域：工厂车间、生产线、空压机、水泵等大功率设备的电力计量与能耗管理——实时监测用电数据，帮助企业发现节能空间。

  商业领域：商业综合体、写字楼、酒店、商场的分户计量与公共能耗管理——实现按户收费，账目清晰，减少纠纷。

  新能源领域：光伏发电、风力发电、储能系统的发电量与用电量统计——准确计量每一度清洁电力，助力补贴核算。

  基础设施：医院、学校、机场、车站等公共建筑的电力安全监控——及时发现异常，保障重要场所供电可靠。

  数据中心：服务器机房、UPS 系统的精密电力监测——高精度计量保障 PUE 测算准确性。

常见疑问解答：

DTSD862 的测量精度是多少？

答：DTSD862 三相四线电子式多功能电能表的有功精度最高可达 0.5S 级（可选 1 级），无功精度为 2 级，符合 GB/T 17215.321-2008 国家标准。

DTSD862 可以直接接入多大电流？

答：DTSD862 可直接接入最大 80A 的电流（如 20(80)A 规格）。当负载电流超过 80A 时，需配合电流互感器使用，推荐选用 1.5(6)A 互感式接入型号。

DTSD862 支持哪些通讯协议？

答：DTSD862 标配 RS485 通讯接口，支持 Modbus-RTU 协议和 DL/T 645 协议，可与绝大多数电力监控系统、能源管理系统、PLC 等设备兼容。

DTSD862 和 DSSD862 有什么区别？

答：DTSD862 适用于三相四线制电网（含中性线，如 3×220/380V），DSSD862 适用于三相三线制电网（无中性线，如 3×100V、3×380V）。根据现场接线方式选择对应型号即可。

DTSD862 和 DTSD862-DL 有什么区别？

答：DTSD862 为标准面板安装式（开孔 210×136mm），适合配电柜面板安装；DTSD862-DL 为导轨安装式，采用 35mm 标准 DIN 导轨安装，体积更小，适合配电箱内紧凑安装和分户计量场景。

DTSD862 的安装尺寸是多少？

答：面板式 DTSD862 的外形尺寸为 227×144×72mm，开孔尺寸为 210×136mm；导轨式 DTSD862-DL 采用 35mm 标准 DIN 导轨安装，无需开孔。

购买 DTSD862 后提供哪些技术支持？

答：我们提供免费的选型指导、安装调试培训和技术咨询服务，产品提供 2 年质保，终身维护。

DTSD862 和普通 DT862 机械表相比有什么优势？

答：DTSD862 是电子式多功能电能表，相比 DT862 机械表具备 0.5S 级更高精度、多费率分时计费、全电量参数测量、事件记录、RS485 远程通讯等智能功能，测量更精准、功能更丰富，是传统机械表的升级替代产品。

邦华电气作为专业的电力仪表生产厂家，拥有十多年的行业经验和技术积累，致力于为客户提供高品质、高可靠性的电力计量与监控产品。无论您是需要 DTSD862 单台电能表，还是整套电力监控系统解决方案，我们都能为您量身定制最适合的方案。

如果您对 DTSD862 三相四线电子式多功能电能表感兴趣或有任何技术问题（如选型、接线、通讯协议设置等），欢迎随时联系我们的技术工程师，我们将竭诚为您服务。
