HL194I-9X1数显电流表 —— 以可靠赋能运维

HL194I-9X1数显电流表概述：

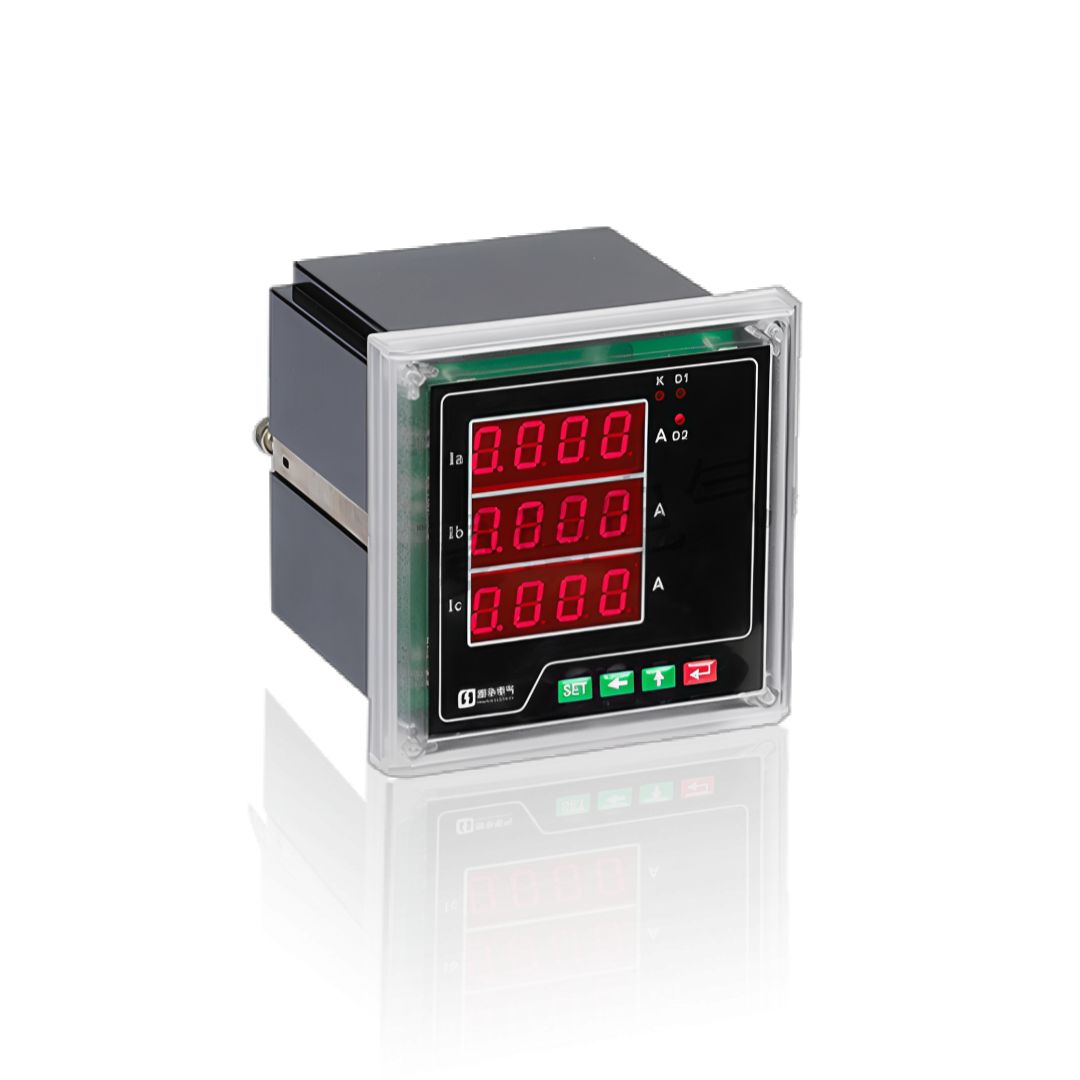

您的电气系统需要实时掌握电流参数变化，才能及时发现过载、不平衡等潜在风险。邦华电气 HL194I-9X1 数显电流表专为单相交流电流测量设计，采用高亮度 LED 数码管显示，即使强光环境下也能清晰读数。产品融合工业级元器件与先进数字信号处理技术，具备0.5 级高精度测量、宽电压电源输入 (AC/DC 85~264V)、RS485 通讯等核心特性。与传统指针式仪表相比，HL194I-9X1 响应速度更快、测量精度更高、安装维护更便捷，是替代 6L2-A/V、42L6-A/V 指针表的理想选择。所有产品符合 GB/T 17215 系列标准，通过 CCC 认证，保障测量数据的准确性与可靠性。

HL194I-9X1数显电流表相关系列电力仪表产品型号：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 72×72mm 和 120×120mm 两种主流标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以HL194 系列为核心，完整覆盖用户指定的HL194I-2X1、HL194U-2X1、HL194I-9X1、HL194U-9X1。采用高亮 LED 数字显示，读数清晰准确，覆盖 48×96mm 和 96×96mm 两种标准盘面尺寸，功能简捷可靠，广泛应用于各类配电盘柜的基础参数监测。

多功能电力仪表

邦华电气多功能电力仪表以HL194E 系列为核心，主打HL194E-2S4基础款多功能电力仪表。提供基础全电量测量功能，支持电能累计和总谐波失真 (THD) 分析，性价比高，广泛应用于各类中小型电力监控系统。

多功能电能表

邦华电气多功能电能表完整覆盖用户指定的DTSD862、DSSD862。支持三相四线和三相三线制测量，具备高精度电能计量功能，带有全电量监测能力，支持多费率分时计费和远程通讯。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，完整覆盖用户指定的DTSD862-DL、DSSD862-DL。提供高精度全电量测量和四象限电能计量功能，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

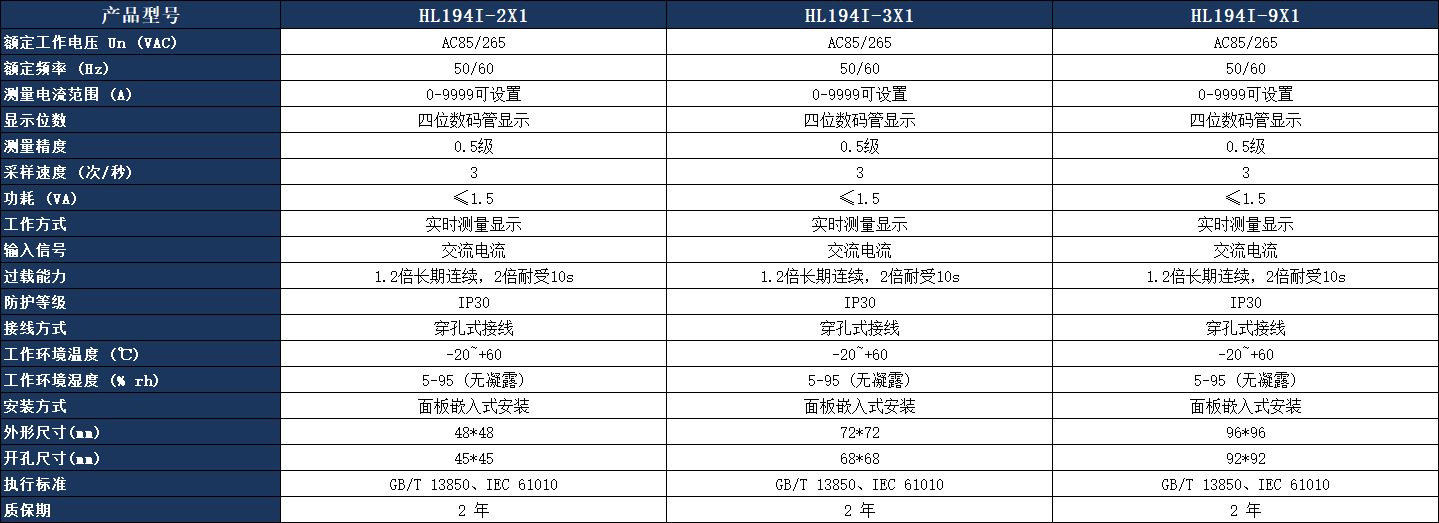

HL194I-9X1数显电流表核心参数表：

选型指南：

按安装方式选型

面板式安装：推荐 HL194I-9X1/HL194U-9X1、HL194E-2S4、DTSD862/DSSD862，适合配电柜正面安装，读数直观

导轨式安装：选择 DTSD862-DL/DSSD862-DL，35mm DIN 标准导轨，安装便捷，节省空间

窄型安装：HL194I-2X1/HL194U-2X1（48×96mm），适配狭小安装空间

按功能需求选型

HL194I-9X1 选型要点

确认额定输入电流（1A/5A），匹配 CT 变比

选择是否需要报警输出（2 路继电器，选配）

确认辅助电源类型（AC/DC 85~264V 通用）

预留 RS485 通讯接口，便于后期系统扩展

安装与使用指南

HL194I-9X1 安装步骤：

开孔准备：在配电柜面板上开 92×42mm 安装孔（适配 96×48mm 面板）

仪表固定：将 HL194I-9X1 嵌入开孔，用附带卡子固定，确保安装牢固

接线操作：

电流输入：L1、L2 接 CT 二次侧（1A/5A），严禁开路

电源输入：V+、V - 接 AC/DC 85~264V 电源

通讯接口：A、B 接 RS485 总线，注意极性

参数设置：通过面板按键设置 CT 变比、通讯地址等（详见HL194I-9X1 说明书）

通电测试：检查电源、显示、测量值是否正常

日常使用与维护

定期清洁仪表表面，避免灰尘影响散热

避免剧烈振动和冲击，防止内部元件损坏

通讯故障排查：检查接线是否牢固，通讯地址和波特率是否匹配

测量偏差处理：重新校准或联系邦华电气技术支持（2 年质保期内免费）

应用场景案例：

工业厂房电机监测

某汽车零部件厂采用 HL194I-9X1 监测空压机、水泵等电机电流，实时掌握设备运行状态。当电流异常升高时，通过报警输出联动控制回路，避免电机过载烧毁，每年减少设备维修成本约 30 万元。同时，通过 RS485 通讯将数据上传至能源管理系统，分      析电机运行效率，优化负载分配，实现节能 12%。

商业建筑配电系统

某大型购物中心选用 HL194I-9X1+HL194U-9X1 组合，监测各楼层配电箱电流电压。配合 HL194E-2S4 多功能表实现电能分项计量，为物业管理提供精准能耗数据，通过数据分析发现空调系统存在的浪费问题，优化运行策略后每月节省电费约 5 万元。

新能源电站辅助监测

在某光伏电站，DTSD862-DL 导轨式电能表用于逆变器输出计量，HL194I-9X1 监测汇流箱支路电流，实时检测支路故障，提高系统可靠性。同时，通过 Modbus 协议将所有数据上传至电站监控平台，实现远程运维，减少现场巡检工作量 60%。

常见问题解答：

Q：电力仪表的精度等级是什么意思？

A：精度等级表示测量误差的最大允许值，如 HL194I-9X1 的 0.5 级表示测量误差≤±0.5%，0.5S 级电能表（如 DTSD862）在低负载下仍保持高精度，适合电能计量场景。

Q：HL194I-9X1 数显电流表可以测量哪些参数？

A：HL194I-9X1 专注测量单相交流电流，配合 HL194U-9X1 可测量电压，如需全参数监测可选择 HL194E-2S4 多功能表，支持电压、电流、功率、电能等全参数测量。

Q：导轨式电能表和面板式电能表有什么区别？

A：导轨式（如 DTSD862-DL）采用 35mm DIN 导轨安装，适合分布式小电流系统；面板式（如 DTSD862）嵌入式安装，适合配电柜正面，读数更直观，功能更丰富。

Q：HL194I-9X1 支持哪些通信协议？

A：HL194I-9X1 标配 RS485 通讯接口，支持 Modbus-RTU 协议，可与 PLC、SCADA 系统或邦华电气能源管理平台无缝对接，实现数据远程传输与监控。

Q：HL194I-9X1 的安装尺寸是多少？

A：HL194I-9X1 面板尺寸 96×48mm，开孔尺寸 92×42mm，采用标准嵌入式安装，适配绝大多数配电柜设计。详细安装图纸请参考HL194I-9X1 说明书。

Q：邦华电气的电力仪表有哪些认证？

A：所有产品均通过 CCC 认证、ISO9001 质量体系认证，符合 GB/T 17215-2021 国家标准，部分出口产品通过 CE 认证，确保产品质量与安全性。

Q：产品的质保期是多久？

A：邦华电气所有电力仪表提供2 年质保，质保期内非人为损坏免费维修或更换，终身提供技术支持和配件供应。

Q：如何读取 HL194I-9X1 的数据？

A：直接读取 LED 数码管显示的电流值，通过按键切换显示变比、最大值等参数；也可通过 RS485 通讯接口远程读取实时数据和历史记录，具体操作详见HL194I-9X1 说明书。

Q：可以定制特殊功能的 HL194I-9X1 吗？

A：支持定制服务，如增加模拟量输出、扩展报警触点、特殊量程定制等，满足您的个性化需求，定制周期一般为 7-15 个工作日。

Q：订货后多久可以发货？

A：标准型号 HL194I-9X1、HL194U-9X1 等现货供应，付款后 1-3 个工作日发货；定制产品根据复杂度 7-15 个工作日发货，批量采购可提供更短交期。

Q：HL194I-9X1 和 HL194I-2X1 有什么区别？

A：主要区别在于安装尺寸：HL194I-9X1 为 96×48mm（横向），HL194I-2X1 为 48×96mm（纵向），功能和精度完全一致，可根据安装空间选择。

Q：如何获取 HL194I-9X1 参数表和说明书？

A：可在邦华电气官网下载电子版HL194I-9X1 参数表和HL194I-9X1 说明书，或联系销售工程师获取纸质版，同时提供免费技术咨询服务。

邦华电气专注于电力仪表研发、生产和销售 10 余年，拥有完善的质量管理体系和专业的技术团队。我们提供从产品选型、安装指导到售后维护的一站式服务，致力于为您提供高性价比的电力监测解决方案。无论您是需要单台 HL194I-9X1 数显电流表还是批量采购全系列产品，我们都能满足您的需求。如需了解更多产品信息、获取HL194I-9X1 说明书或报价，欢迎联系我们的销售工程师，我们将竭诚为您服务。
