CGNU4-100/4P防雷保护器 —— 一级防雷全极守护

防雷保护器（SPD）作为电气系统安全运行的“防护屏障”，核心作用是快速泄放雷电过电压、电网操作浪涌产生的瞬时大电流，抑制过电压幅值，保护各类电气设备、配电系统免受浪涌冲击损坏，避免因浪涌故障造成设备停机、财产损失甚至安全事故，广泛应用于电力、工业、建筑、通信、轨道交通等多个核心行业。

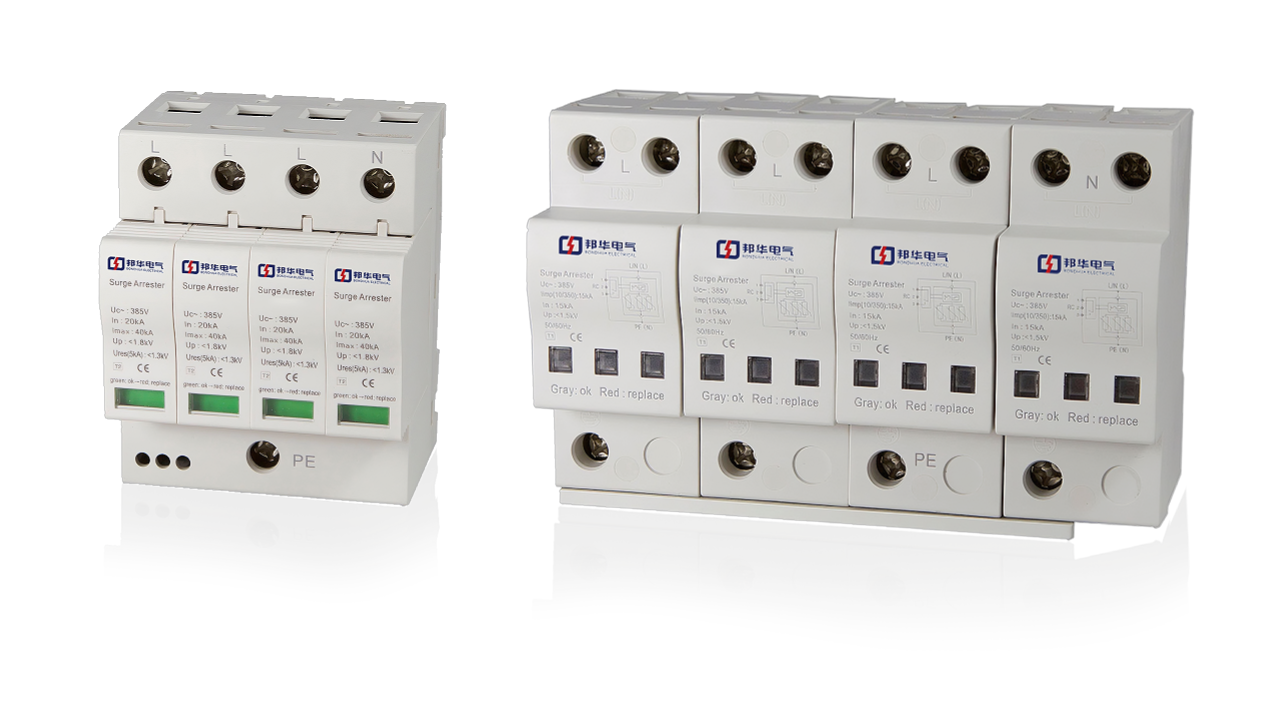

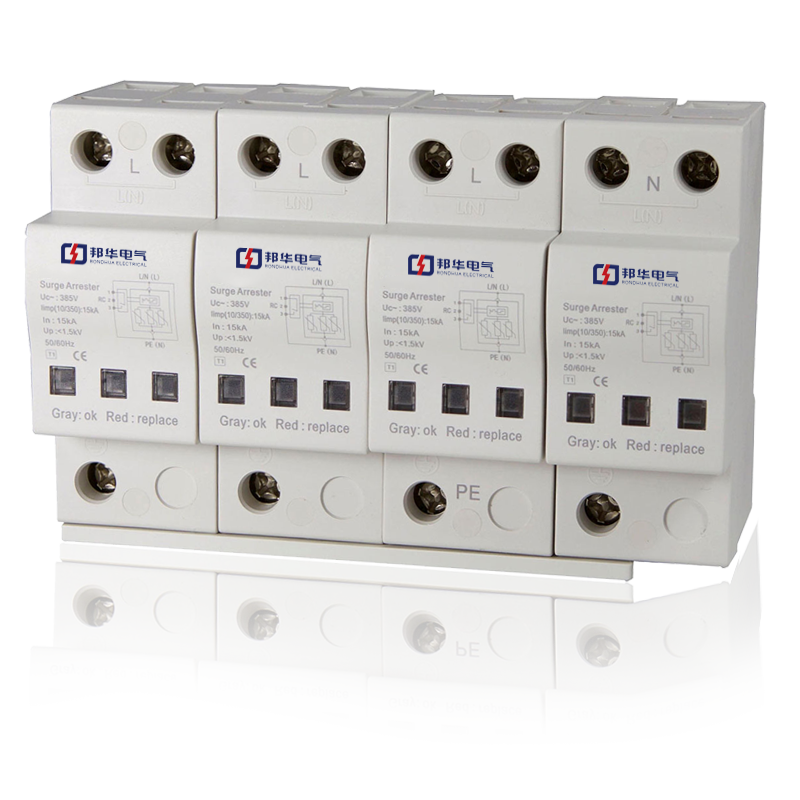

一、CGNU4-100/4P防雷保护器产品概述：

CGNU4-100/4P防雷保护器是邦华电气自主研发、生产的一级电源型防雷保护器（SPD），严格遵循GB18802.1-2011国家标准，通过3C认证、防雷检测等多项权威资质认证，专为交流50/60HZ、额定电压380V的TT、TN-S、TN-C、IT等三相四线制供电系统设计，核心用于一级防雷防护场景，防雷等级高达100KA（8/20μs），4P极数全极保护设计，可全方位抵御雷电直击、雷电感应产生的瞬时浪涌，以及电网操作过程中产生的过电压冲击。

该产品采用一体化模块化结构设计，外壳选用阻燃增强PC材质，具备良好的耐高温、耐老化、绝缘性能，有效防范设备运行过程中的火灾隐患，保障使用安全；内部核心元器件选用优质氧化锌压敏电阻，非线性特性优良，正常工作状态下呈高阻态，漏流几乎为零，不影响电网正常供电，当检测到浪涌过电压时，可在纳秒级时间内快速导通，将浪涌电流泄放入地，同时将过电压限制在设备安全承受范围内，浪涌消失后迅速恢复高阻态，实现“无间隙、无续流”防护。

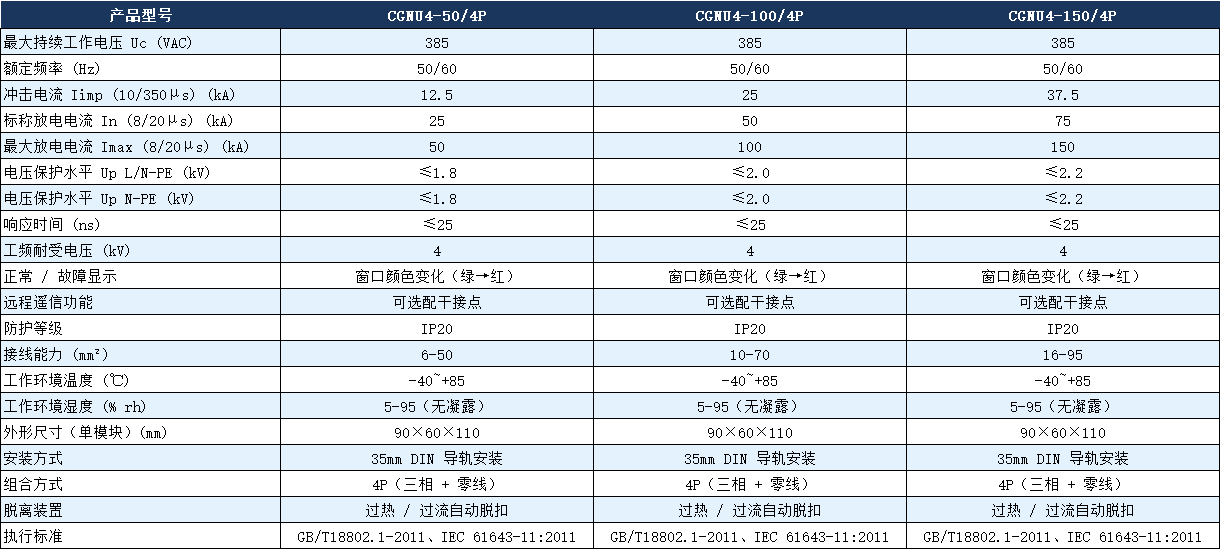

二、CGNU4-100/4P防雷保护器详细参数表：

CGNU4-100/4P防雷保护器内置温度熔断器和故障指示装置，具备故障自保护、自诊断功能，当内部元器件出现老化、故障时，温度熔断器自动熔断，切断回路，避免因元器件故障影响整个电气系统正常运行，同时故障指示灯由绿转红，可直观判断产品运行状态，方便工作人员日常巡检与维护，减少维护成本。产品采用标准35mm DIN轨道安装设计，体积小巧，适配各类配电箱、配电柜安装，即使在狭窄空间也可快速完成安装，接线便捷，附带详细安装说明书，工作人员可按照说明书快速完成接线操作，无需专业复杂的施工工具，有效降低安装成本与施工周期。

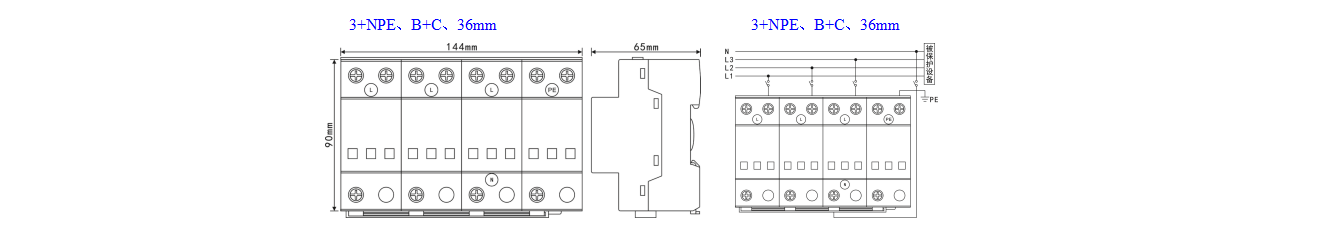

三、CGNU4-100/4P防雷保护器尺寸图及接线图：

CGNU4-100/4P防雷保护器采用紧凑式设计，体积小巧，适配各类标准配电箱、配电柜，具体尺寸参数如下（单位：mm），同时提供高清尺寸图，方便采购人员转发给安装人员参考，确认安装空间适配性：

产品尺寸：高度94mm×宽度100mm×深度60mm（误差±2mm），安装孔间距50mm，适配35mm标准DIN轨道，轨道安装厚度≤1.5mm，可直接嵌入各类配电箱体，无需额外预留过大空间，有效节省安装空间。

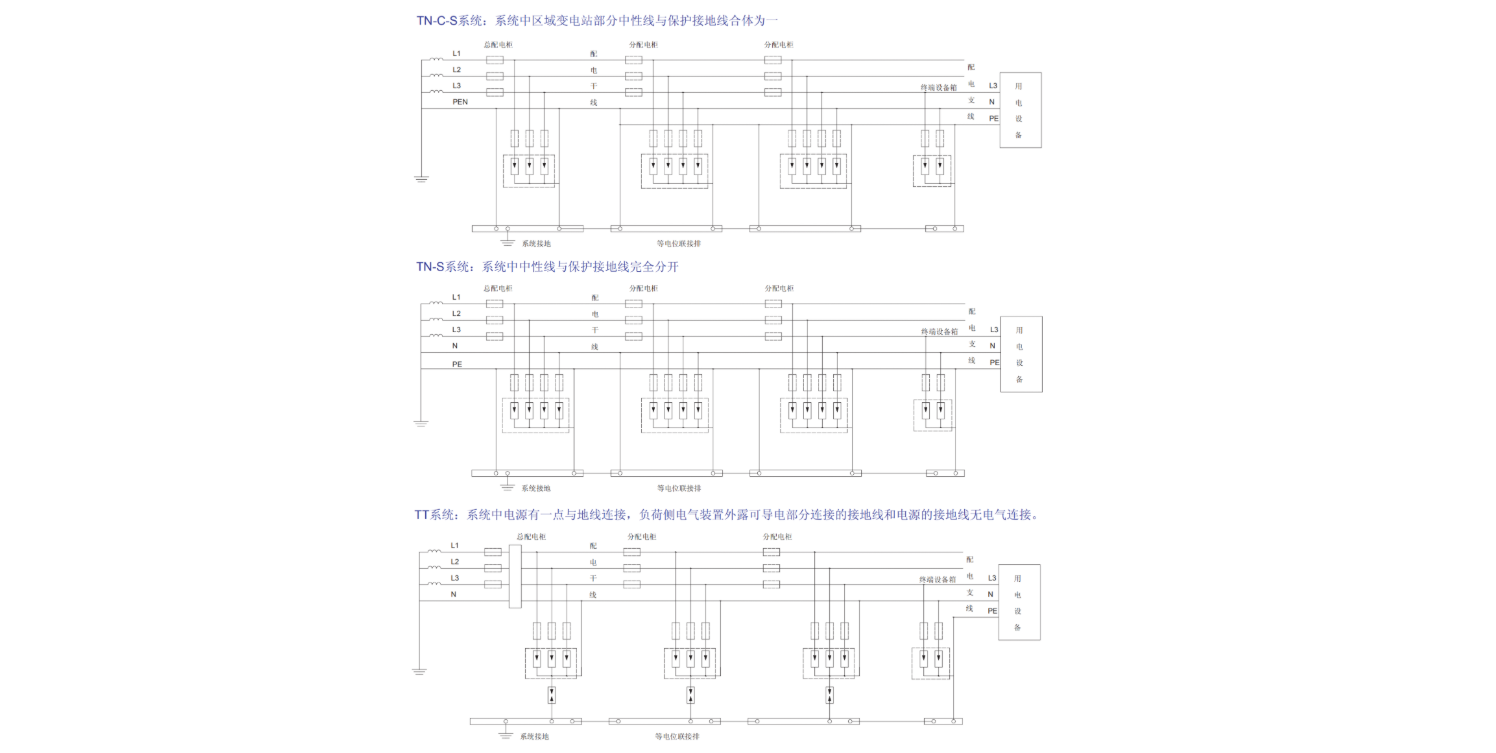

四、系统接线图：

正确接线是CGNU4-100/4P防雷保护器发挥防护作用的关键，以下为产品标准接线图及核心接线要求，清晰标注接线端子、接线方式及注意事项，采购人员可转发给安装人员参考，确保接线规范，避免因接线错误影响防护效果（高清接线图可联系采购专员获取，方便打印使用）：

核心接线要求：

- 产品采用并联方式接入供电系统，输入端接电源侧（LPZ0A/LPZ0B与LPZ1交界处），输出端接负载侧，优先安装在防雷分区交界处，与前级防雷设备配合使用时，需注意能量配合，必要时添加退藕元件。

- 相线（L1、L2、L3）、零线（N）、地线（PE）需对应接入产品指定端子，不得接反、接错，端子标识清晰（L1→1、L2→2、L3→3、N→4、PE→接地端子），接线时需核对端子标识，确保接线准确。

- 接线导线选用铜质导线，相线、零线导线截面≥6mm²，接地线需选用≥10mm²双色铜质导线，接线长度尽量缩短，总长度不超过500mm，减少导线电感对防护效果的影响。

- 为防止产品失效影响电网运行，相线侧需串接熔断器（额定电流≥315A），熔断器型号可咨询采购专员，确保与产品参数适配。

- 接线完成后，需检查接线牢固性，避免虚接、松动，同时确认产品安装牢固，无晃动，安装完成后可通过故障指示灯（正常状态为绿色）确认产品正常运行。

五、CGNU4-100/4P防雷保护器按应用场景分类：

- 电力系统类：适配变电站、配电房、输电线路末端、低压配电箱等电力场景；

- 工业类：适配大型工厂、重型车间、工业生产线、工业配电柜等工业场景；

- 大型建筑及轨道交通类：适配高层建筑、大型写字楼、商场、轨道交通站点配电系统等场景；

六、CGNU4-100/4P防雷保护器选型3大核心原则：

- 按场景选型：明确自身采购场景所属行业、防雷防护等级需求，CGNU4-100/4P属于一级防雷保护器，适配变电站、大型工业车间、高层建筑等需要高防雷等级（100KA）的场景，且仅适配380V三相四线制供电系统；若为二级、三级防雷场景，或单相供电系统，可咨询邦华电气采购专员，选择对应规格的防雷压保护器，避免选型错误。

- 按参数选型：重点关注核心参数，对照本文第二章CGNU4-100/4P详细参数表，确认自身需求的防雷等级（100KA）、极数（4P）、额定电压（380V）与该型号参数一致，同时确认安装方式（35mm轨道）、产品尺寸是否适配现场安装条件，重点核对电压保护水平、响应时间等关键参数，确保与被保护设备的耐压水平匹配，避免因参数不符影响防护效果。

- 按质量选型：优先选择资质齐全、品牌靠谱的产品，CGNU4-100/4P由邦华电气生产，具备十余年防雷设备研发生产经验，产品符合国家标准，通过3C认证、防雷检测，元器件选用行业优质品牌，经过严格的出厂检测，拒绝劣质低价产品，避免因产品质量问题造成防护失效、设备损坏，增加后期维护成本。

七、产品核心优势：

- 质量过硬，防护稳定：CGNU4-100/4P严格遵循GB18802.1-2011国家标准，由邦华电气自主研发生产，通过3C认证、防雷检测等多项权威资质认证，核心元器件选用优质氧化锌压敏电阻，经过严格的筛选、老化测试，防雷效果稳定，响应速度快（≤25ns），可长期适应不同场景的使用环境，使用寿命长达8-10年，有效降低后期更换成本。

- 适配性强，场景广泛：100KA一级防雷等级、4P全极保护，适配380V三相四线制供电系统，可满足变电站、工业、高层建筑、轨道交通等多行业一级防雷防护需求，一站式适配各类高防雷需求场景，无需多渠道采购不同型号产品。

- 设计人性化，安装维护便捷：采用35mm DIN标准轨道安装，体积小巧，尺寸紧凑，适配各类配电箱、配电柜，安装快速便捷；内置故障指示装置，直观判断产品运行状态，方便日常巡检与维护，减少维护成本；附带详细安装说明书、接线图，降低安装难度。

- 品牌保障，专业性强：由邦华电气生产，邦华电气深耕防雷防护领域十余年，拥有专业的研发、生产、售后团队，具备丰富的行业经验，可根据采购需求提供定制化适配建议，同时提供专业技术支持，区别于小型厂家，品质更有保障。

八、购买专属保障：

- 供货保障：CGNU4-100/4P常规型号现货供应，少量采购1-3个工作日发货，批量采购可优先安排生产、发货，缩短供货周期；同时建立完善的库存管理制度，确保现货充足，避免缺货影响采购进度，支持加急发货（需提前咨询采购专员）。

- 售后保障：产品质保3年，质保期内出现质量问题（非人为损坏），可免费更换、维修，质保期外提供有偿维修服务，专业售后团队24小时响应，快速解决售后问题；同时提供终身技术指导，安装、选型、维护过程中遇到任何问题，均可联系技术人员咨询。

- 采购服务：专属采购专员一对一对接，提供CGNU4-100/4P型号咨询、参数解读、批量报价、资质文件提供等一站式采购服务，针对批量采购客户，可提供定制化采购方案、报价单、合同等全套资料，简化采购流程，提升采购效率；同时支持发票开具（增值税专用发票、普通发票），满足财务报销需求。

- 品质保障：每一台CGNU4-100/4P防雷压保护器均经过严格的出厂检测，检测合格后方可发货，支持客户现场验货，验货不合格可无条件退换货，确保采购到的产品质量可靠、参数达标；同时可提供产品溯源服务，查询产品生产、检测信息，品质可追溯。

九、常见问题解答：

- 问：CGNU4-100/4P防雷保护器，价格有优惠吗？不同采购量价格差异大吗？

答：本产品价格按采购量分级定价，常规少量采购按官网标价执行，批量采购可享受专属优惠，采购量越大，优惠力度越高；具体报价可咨询邦华电气采购专员，提供采购数量即可获取精准报价，同时可提供报价单，助力高效采购。

- 问：CGNU4-100/4P防雷保护器是现货供应吗？批量采购供货周期能缩短吗？

答：CGNU4-100/4P为邦华电气常规核心型号，现货供应，少量采购1-3个工作日即可发货，批量采购（≥50台）可优先安排生产、发货，根据采购量可缩短1-2个工作日供货周期，具体供货时间可与采购专员确认，保障采购进度。

- 问：CGNU4-100/4P标注的100KA防雷等级，能满足实际一级防雷需求吗？质量有保障吗？

答：完全可以满足，本产品的100KA防雷等级经过权威检测机构检测，真实达标，可有效抵御雷电直击、雷电感应产生的瞬时浪涌，符合一级防雷防护标准；产品由邦华电气生产，通过3C认证、防雷检测，质保X年，支持提供检测报告、资质证书，质量有绝对保障。

- 问：如果采购CGNU4-100/4P后，发现选型错误，能更换型号吗？

答：可以更换，在产品未拆封、未安装、无损坏，且不影响二次销售的前提下，自收货之日起7个工作日内，可联系采购专员申请更换型号，只需承担往返运费即可；同时，采购前可咨询采购专员，由专业人员协助选型，最大限度避免选型错误。

- 问：CGNU4-100/4P防雷保护器，能提供安装指导吗？后期出现故障有售后保障吗？

答：可以提供，采购本公司产品后，将免费提供安装说明书、接线图，同时邦华电气提供专业技术指导，安装过程中遇到问题可随时联系技术人员咨询；产品质保2年，质保期内出现质量问题，可免费更换，质保期外提供有偿维修服务，专业售后团队快速响应，解决售后顾虑。

- 问：CGNU4-100/4P防雷保护器，能提供资质证书、检测报告吗？用于项目验收可以吗？

答：可以提供，本公司产品具备3C认证、防雷检测报告、出厂检测报告等全套资质文件，可免费提供电子版，如需纸质版可与采购专员确认，资质文件齐全，可直接用于项目验收，满足各行业采购验收需求。

CGNU4-100/4P防雷保护器，100KA一级防雷等级、4P全极保护，资质齐全、质量可靠、适配广泛，现货供应、售后完善，覆盖电力、工业、建筑、轨道交通等多行业一级防雷采购需求，是高防雷需求场景的优选防雷压保护器；采购人员可通过“场景匹配→参数核对→选型确认→对接采购”的流程，快速锁定该型号，享受邦华电气专属采购服务与品质保障，高效完成采购工作，守护电气系统安全运行。
