CGNU1-B/100/4P电涌保护器 —— 高压配电防雷防护标杆

电涌（浪涌）是电力、工业、建筑、通信等行业电气设备安全运行的重大隐患，雷击、电网操作、设备启停等均会引发瞬时过电压与浪涌电流，极易损坏配电设备、精密仪器，造成系统瘫痪甚至安全事故。CGNU1-B/100/4P电涌保护器（SPD）作为邦华电气核心防护产品，专为高压配电系统防雷防浪涌设计，可快速导通分流浪涌电流、限制过电压，全方位守护电气设备安全。

一、CGNU1-B/100/4P电涌保护器产品描述：

CGNU1-B/100/4P电涌保护器（SPD）是西安邦华电气自主研发、原厂生产的一款高性能B级过电压保护器，完全符合GB18802.1-2011国家标准及IEC61312分级防护要求，专为交流50/60HZ、额定电压380V的IT、TT、TN-C、TN-S等各类高压配电系统设计，适配雷击区LPZ2-3区及各类接口处，作为一级或二级浪涌防护装置，可有效抵御直接雷电、间接雷电及电网操作产生的瞬时过电压与浪涌电流，快速泄放浪涌能量，将设备两端电压限制在安全阈值内，全面保护后端电气设备安全，保障配电系统稳定运行。

该型号电涌保护器型号齐全适配性强，无需定制即可满足电力、工业、建筑、通信等多行业高压配电场景的防护需求，是邦华电气针对高压场景防雷防护打造的核心产品，凭借稳定的防护性能、齐全的资质认证及便捷的安装设计，成为采购人员高压电涌防护采购的优选型号。

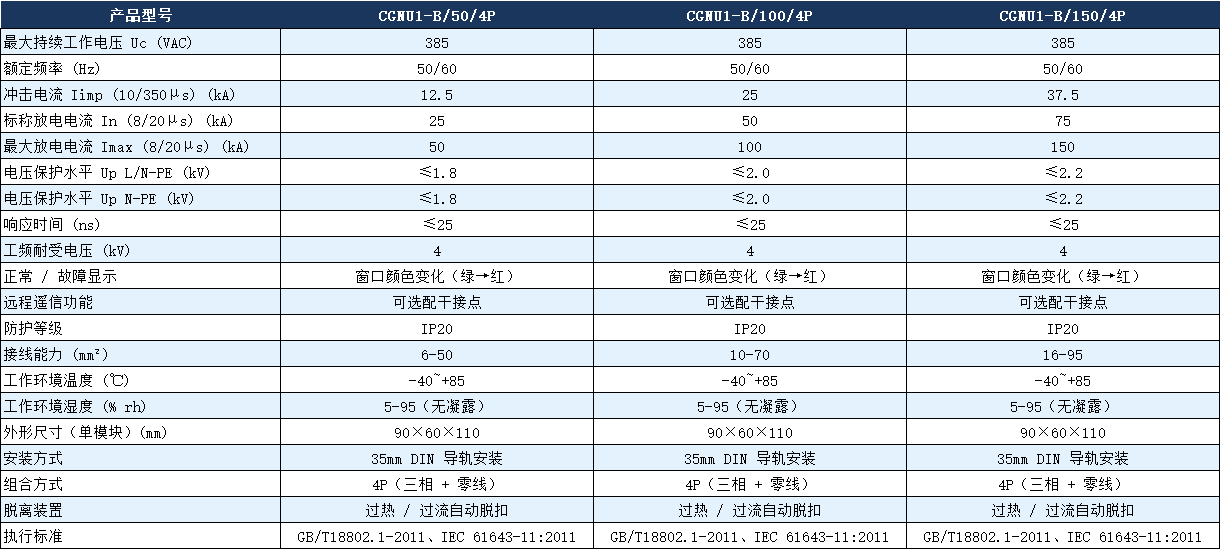

二、CGNU1-B/100/4P电涌保护器详细参数表：

CGNU1-B/100/4P电涌保护器采用模块化结构设计，整体封装紧密，适配标准35mm Din导轨安装（符合4388DIN标准），体积小巧、重量轻便，可灵活安装于配电箱、配电柜内部，不占用过多安装空间，大幅降低现场安装难度与成本。产品外壳选用高强度阻燃增强PC材质，耐高温、耐腐蚀、绝缘性能优良，防水防尘等级达IP20，可适应-40℃~+80℃的宽温工作环境，能有效抵御工业现场、户外配电场景等恶劣环境的侵蚀，延长产品使用寿命。

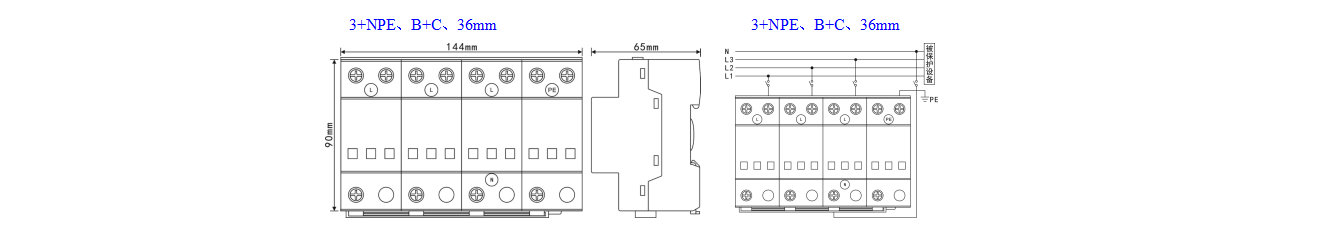

三、CGNU1-B/100/4P电涌保护器尺寸图及接线图：

内部核心元器件选用优质氧化锌压敏电阻，经过严格的老化、防雷检测，具备放电通流容量大、响应速度快（≤25ns）、残压水平低的核心优势，可快速感知瞬时过电压与浪涌电流，瞬间导通分流，避免浪涌能量损坏后端电气设备。同时，该产品配备直观的状态指示功能与远程遥信触点，可实时显示产品工作状态，方便工作人员日常巡检、维护，出现异常时可远程反馈，降低运维成本；内置热敏控制过热危险脱扣机构，产品出现过热、失效等异常情况时，可自动脱扣断开，防止起火等安全隐患，进一步提升使用安全性。

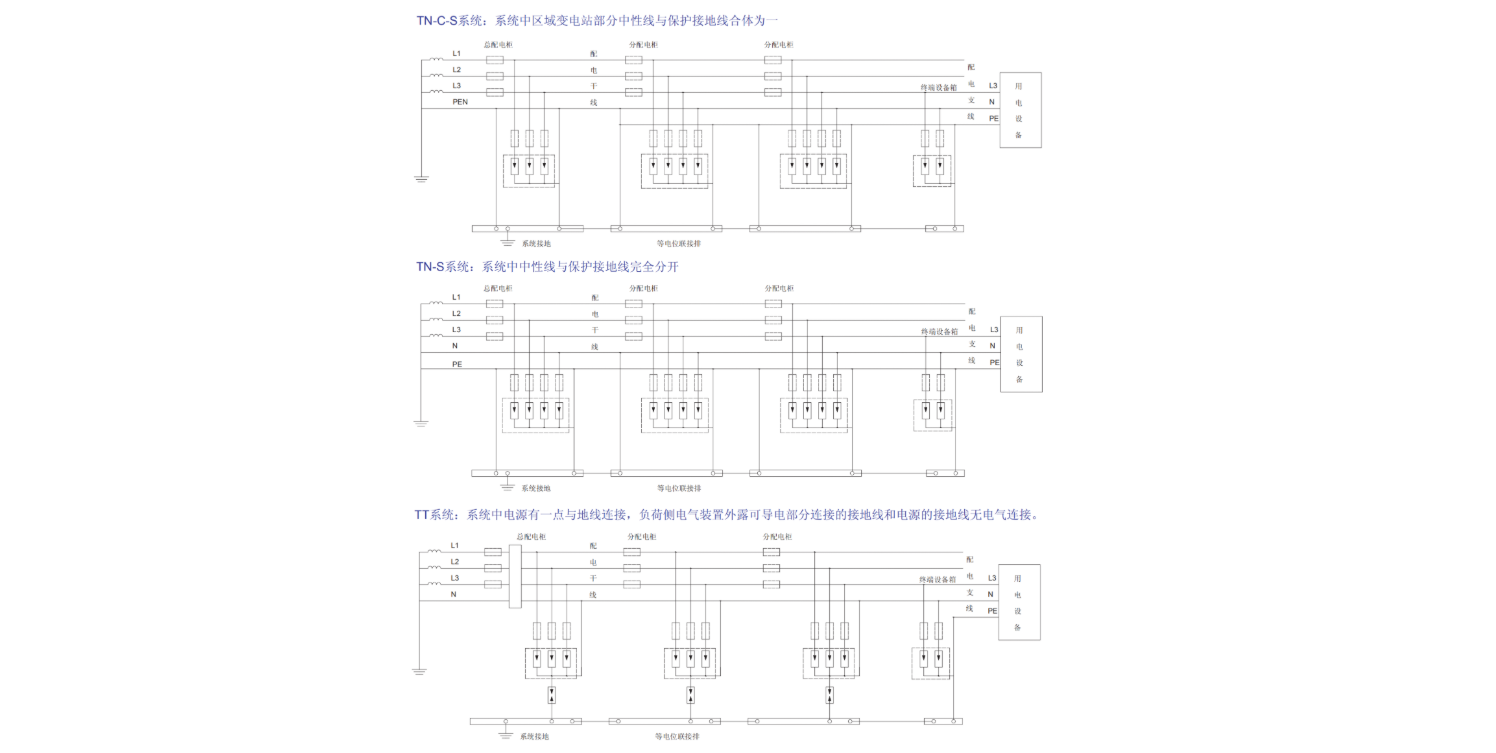

四、系统接线图：

CGNU1-B/100/4P电涌保护器采用并联安装方式，靠近电源入口处部署，接地线要求短而直（长度不超过0.5m），避免形成感应电压，接线能力强，可适配2.5-35mm²硬线、2.5-25mm²软线，支持“上进下出”或“下进上出”两种进线方式，接线简单便捷，采购人员可对照接线图指导现场安装，确保防护效果：

接线说明：1、2、3端子接三相火线（L1、L2、L3），N端子接中性线，PE端子接地线；接线时需确保接线牢固，避免松动导致接触不良，影响浪涌泄放效果；安装后需检查接线正确性，确认无误后方可投入使用。

五、CGNU1-B/100/4P电涌保护器分类及适配场景：

按应用场景分类：

- 电力系统类：适配变电站、配电房、配电箱、输电线路、配电变压器等电力设施，作为一级或二级浪涌防护装置，抵御雷击及电网操作产生的浪涌冲击，保障电力系统稳定运行；

- 工业类：适配工厂车间、工业生产线、工业控制柜、大型机械设备等工业场景，耐受恶劣工业环境，防护工业设备免受浪涌损坏，保障生产连续性；

- 建筑类：适配写字楼、商场、住宅小区、高层建筑等民用及商用建筑的高压配电系统，守护建筑内电气设备、照明系统、安防系统安全；

- 通信及特种场景类：适配通信基站、数据机房等通信场景，同时可适配轨道交通、新能源（光伏、风电）、矿山等特种场景，可根据特种场景需求调整参数，满足个性化防护需求；

按防雷等级分类：

- 防雷等级：100KA（8/20μs），属于高能容量防护级别，可满足高压场景一级、二级浪涌防护需求；

- 极数：4极全模式保护（L1-L2-L3-N-PE），专为三相四线制系统设计，适配各类高压配电系统的接地制式；

- 产品系列：CGNU1-B系列，邦华电气核心高压防护系列，同系列可匹配不同防雷等级（60KA、80KA、100KA）、不同极数（3P、3P+N、4P）型号，一站式满足采购人员多样化需求。

六、CGNU1-B/100/4P电涌保护器购买选型3大核心原则：

- 按场景选型：明确自身应用行业及防护需求，CGNU1-B/100/4P主打高压配电场景，优先适配变电站、大型工业车间、高层建筑配电房、通信机房等对防雷等级要求高（需100KA防雷等级）的场景；若为民用建筑、小型商铺等低压场景，可咨询邦华电气采购专员，推荐适配型号，避免选型错误。

- 按参数选型：重点关注防雷等级、极数、额定电压三大核心参数，CGNU1-B/100/4P防雷等级100KA、4极全模式保护、额定电压380V，采购前需确认自身配电系统为三相四线制、额定电压380V，且浪涌防护需求达到100KA级别，对照第二章参数表，确认完全适配后再采购。

- 按质量选型：优先选择邦华电气这类具备多年生产经验、资质齐全的厂家，确认产品符合GB18802.1-2011国家标准，通过3C认证、防雷检测，CGNU1-B/100/4P每一台产品均经过多道质量检测，杜绝劣质产品，可提供完整资质文件，保障采购质量。

七、CGNU1-B/100/4P电涌保护器产品优势：

- 质量保障，资质齐全：由邦华电气原厂研发生产，公司拥有多年防雷设备生产经验，技术可靠，CGNU1-B/100/4P所有产品均符合GB18802.1-2011国家标准，通过3C认证、防雷检测，每一台产品均经过多道质量检测工序，杜绝劣质产品，防雷效果稳定，可长期稳定运行5-8年，降低更换成本。

- 性能卓越，防护全面：防雷等级达100KA，响应时间≤25ns，残压水平低，4极全模式保护，可有效应对直接雷电、间接雷电及操作过电压带来的冲击，适配各类高压配电场景，能全面保护后端电气设备安全，解决高压场景防雷难题；配备状态指示、远程遥信、过热脱扣功能，安全性更高。

- 安装便捷，维护简单：采用模块化结构设计，适配标准35mm Din导轨安装，体积小巧，可灵活安装于各类配电箱、配电柜内；自带状态指示功能，日常巡检直观便捷，无需复杂维护，降低运维成本；附带安装说明书及接线图，安装难度低。

- 适配广泛，性价比高：适配电力、工业、建筑、通信等多行业高压配电系统，一站式满足各类采购需求，无需多渠道采购；邦华电气原厂直供，省去中间环节，批量采购可享受专属优惠，性价比远超同行同类产品，同时常规型号现货供应，无需长期等待。

八、购买专属保障：

- 供货保障：CGNU1-B/100/4P为常规核心型号，现货充足，当天采购当天发货；批量采购可优先安排生产，缩短供货周期，支持紧急采购，确保采购人员按时收到产品，不耽误施工进度；支持全国物流配送，物流时效有保障，可实时跟踪物流信息。

- 售后保障：产品质保3年，质保期内，若出现质量问题（非人为损坏），可免费更换、维修；提供终身技术支持，安装、使用、运维过程中出现任何疑问，均可联系售后专员，一对一快速解答；支持退换货服务，选型错误、产品损坏等符合退换货条件的，高效办理退换货，降低采购风险。

- 采购服务：配备专属采购专员，一对一对接采购需求，提供CGNU1-B/100/4P型号咨询、参数解读、精准报价、批量采购政策解读等一站式服务；可提供产品资质文件、检测报告、安装说明书、接线图等相关资料，助力采购人员快速完成采购流程；支持批量采购定制服务（如定制logo、调整供货周期），满足个性化采购需求。

九、常见疑问解答：

- 问：CGNU1-B/100/4P电涌保护器与同系列其他型号（如CGNU1-B/80/4P），价格有差异吗？

答：价格有差异，主要按防雷等级、元器件材质定价，防雷等级越高、元器件规格越好，价格相对越高，具体CGNU1-B/100/4P报价、批量采购价格，可咨询采购专员，获取精准报价。

- 问：批量采购CGNU1-B/100/4P，有优惠吗？供货周期能缩短吗？

答：批量采购可享受专属优惠政策，采购量越大，优惠力度越大；常规供货周期3-5个工作日，批量采购可优先安排生产，根据采购量合理缩短供货周期，确保不耽误施工进度。

- 问：CGNU1-B/100/4P标注的100KA防雷等级，能满足实际高压场景的防雷需求吗？

答：完全可以，该型号所有产品均通过邦华电气严格的防雷检测及第三方检测，防雷等级真实达标，符合国家标准，可有效抵御直接雷电、间接雷电及操作过电压带来的冲击，支持提供检测报告，打消质量顾虑。

- 问：如果采购CGNU1-B/100/4P后，发现选型错误，能更换型号吗？

答：可以，在产品未安装、未损坏、包装完好的前提下，可联系采购专员办理型号更换手续，邦华电气提供便捷的退换货服务，降低采购决策顾虑。

- 问：CGNU1-B/100/4P电涌保护器，邦华电气是否提供安装指导？

答：提供，产品附带详细安装说明书及接线图，同时配备专业技术人员，可提供一对一安装指导服务，解答安装过程中的各类疑问，降低安装成本。

本文由邦华电气专业撰写，全面呈现CGNU1-B/100/4P电涌保护器（SPD）的产品概述、详细参数、尺寸图、接线图、适配场景、选型技巧及采购保障，核心覆盖采购人员“找型号、查参数、定选型、促采购”的全流程需求。CGNU1-B/100/4P电涌保护器作为邦华电气核心高压防护产品，型号标准、参数齐全、质量可靠，适配电力、工业、建筑、通信等多行业高压配电场景，具备性能卓越、安装便捷、性价比高的核心优势，搭配邦华电气完善的采购保障与一站式服务，可助力采购人员快速锁定适配型号，高效完成CGNU1-B/100/4P电涌保护器采购工作，全方位守护电气设备安全，解决高压场景防雷防护难题。
