CTR-100N/4P浪涌保护器（SPD）——三相系统高等级防雷优选

浪涌保护器（SPD）作为电气系统防雷防浪涌的核心设备，能够快速泄放电网中的雷电过电压、操作过电压等浪涌电流，有效保护各类电气设备免受浪涌冲击损坏，保障电力系统稳定运行、延长设备使用寿命。CTR-100N/4P浪涌保护器作为邦华电气核心主打型号，凭借优异的防雷性能、齐全的功能配置、广泛的适配场景，成为工业、电力、建筑、通信等多行业采购优选。

一、CTR-100N/4P浪涌保护器产品概述：

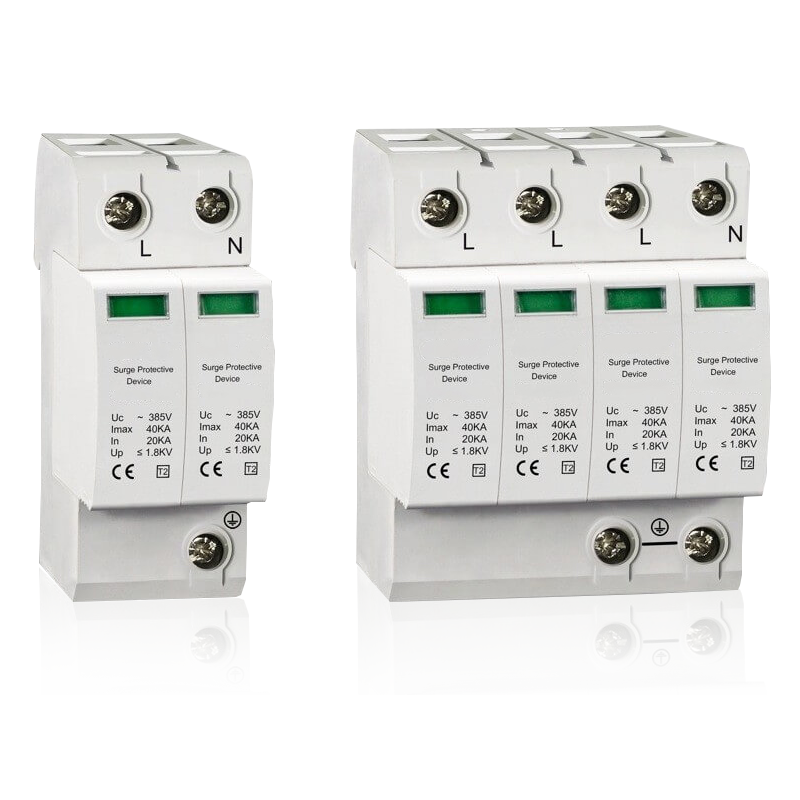

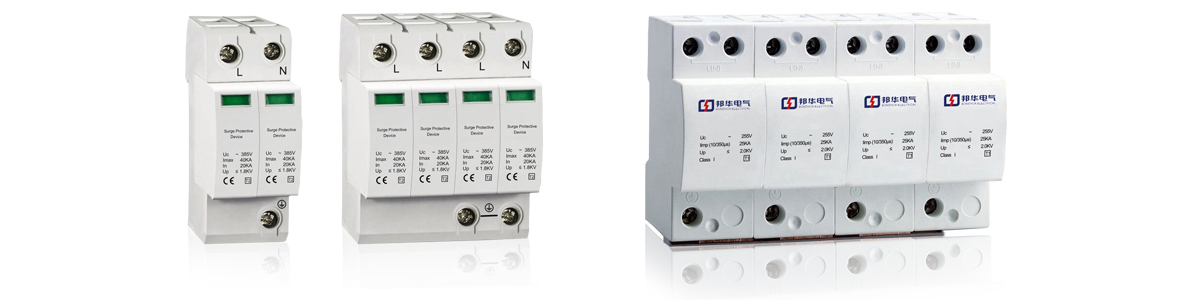

CTR-100N/4P浪涌保护器是邦华电气自主研发生产的模块式三相交流电源浪涌保护器，属于Type 2级防雷产品，符合EN61643-11标准及DIN VDE0675-06 B级保护级别，采用并联安装方式，主要用于三相供电系统的防雷防浪涌保护，可作为一、二、三级保护器使用，适配TT系统及TN-S系统，能够有效泄放电网中的浪涌电流，限制过电压幅值，保护三相电气设备安全运行。

该产品采用大冗余量设计，引入独特的长寿命技术，避免同类产品易劣化失效的问题，放电电流可达200kA，防雷性能稳定可靠；外壳采用高性能阻燃PC材质，符合UL94-V0阻燃等级，具备良好的绝缘性和耐高温性，有效避免爆炸和火灾隐患；内置故障自动断开装置及LED状态指示，可实时监测产品运行状态，便于运维人员及时发现产品劣化情况，同时配备遥信接口，支持远程监控，提升运维效率。

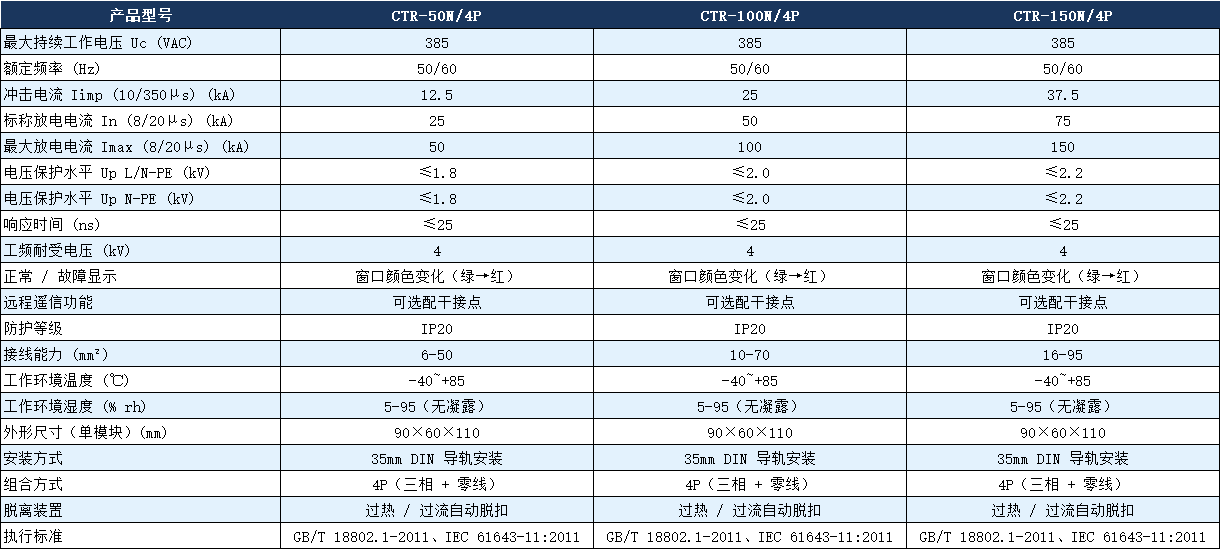

二、CTR-100N/4P浪涌保护器详细参数表：

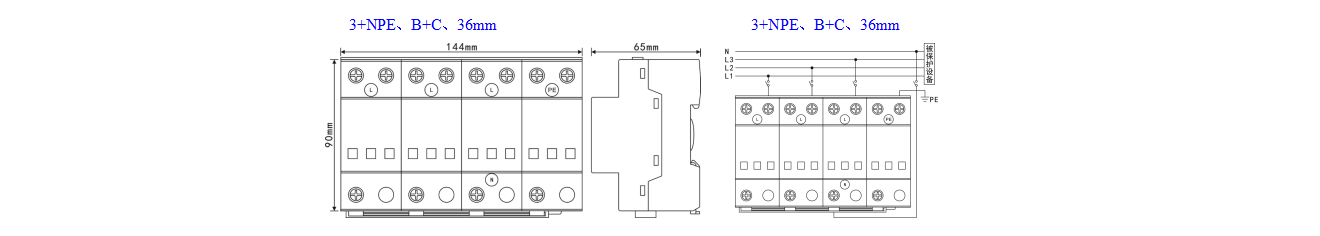

三、CTR-100N/4P浪涌保护器尺寸图及接线图：

CTR-100N/4P浪涌保护器整体设计贴合现场安装需求，采用35mm标准Din rail导轨安装，接线便捷，适配多种安装场景，广泛应用于工业、电力、建筑、通信、轨道交通等多行业的三相供电系统，是一款兼具安全性、可靠性和便捷性的高品质浪涌保护器，也是采购人员采购三相浪涌保护器的优选型号。

四、系统接线图：

CTR-100N/4P浪涌保护器采用并联安装方式，接线简单便捷，以下为详细接线说明及接线图：

接线说明：

1. 该产品为4P极数，采用4片压敏电阻设计，仅实现L-PE、N-PE的共模保护，无差模保护，适配TT系统（安装于剩余保护器后端）及TN-S系统；

2. 安装时需采用并联方式接入三相供电系统，输入端接电网侧，输出端接设备侧，接地端需可靠接地，接地电阻建议≤4Ω，接地比设备本身更重要，确保浪涌电流顺利泄放；

3. 连接导线选用16-50mm²的铜芯导线，接线端子紧固扭矩符合要求（6Nm/0.2Nm），避免接触不良影响防护效果；4. 安装完成后，检查LED状态指示，正常工作时显示绿色，产品劣化时显示红色，便于实时监测。

五、CTR-100N/4P浪涌保护器核心分类：

按应用场景分类：

- 工业类适配：适配工厂车间、工业生产线、工业控制柜等场景，用于保护工业设备免受浪涌冲击，保障生产连续性；

- 电力系统类适配：适配变电站、配电箱、输电线路控制箱等场景，用于电力系统的防雷保护，保障电力传输稳定；

- 民用建筑类适配：适配写字楼、大型商场、住宅小区等民用建筑的三相供电总配电箱，用于保护建筑内电气设备及配电系统安全；

- 通信类适配：适配通信机房、基站等场景的三相供电系统，用于保护通信设备免受浪涌冲击，保障通信稳定；

按产品规格分类：

- 极数分类：4P极数，采用4片压敏电阻设计，实现L-PE、N-PE的共模保护，适配三相四线供电系统；

- 防雷等级分类：标称放电电流100KA，最大放电电流200KA，属于高防雷等级产品，适配对防雷要求较高的场景。

六、CTR-100N/4P浪涌保护器购买选型3大核心原则：

- 按场景选型：明确自身应用行业及供电系统类型，CTR-100N/4P浪涌保护器适配工业、电力、建筑、通信等多行业的三相380V供电系统，若为三相四线供电，且对防雷等级要求较高（需100KA标称放电电流），可直接锁定该型号；若为单相供电或防雷等级需求不同，可咨询邦华电气采购专员，选择适配型号。；

- 按参数选型：重点关注防雷等级、极数、额定电压三大核心参数，CTR-100N/4P标称放电电流100KA、极数4P、额定电压380V，采购时需结合自身供电系统电压（380V三相）、浪涌防护需求（高防雷等级场景），对照本文第二章参数表，确认参数适配，避免选型错误。

- 按质量选型：优先选择符合国家标准、资质齐全的产品，CTR-100N/4P浪涌保护器由邦华电气自主生产，符合EN61643-11、DIN VDE0675-06等标准，通过3C认证、防雷检测，具备完整的资质证书，元器件选用优质材质，防雷效果稳定，采购时可要求提供相关资质文件，提升采购信任度。

七、CTR-100N/4P浪涌保护器产品优势：

- 质量过硬，防护稳定：由邦华电气自主研发生产，严格遵循EN61643-11、DIN VDE0675-06等标准，通过3C认证、防雷检测，元器件选用优质品牌产品，采用大冗余量设计和长寿命技术，放电电流大、响应速度快，防雷防浪涌效果稳定，有效避免产品劣化失效，使用寿命长；外壳采用阻燃PC材质，绝缘性好，杜绝安全隐患。

- 规格适配，场景广泛：CTR-100N/4P为4P极数、100KA防雷等级，适配380V三相供电系统，可作为一、二、三级保护器使用，广泛应用于工业、电力、建筑、通信等多行业，一站式满足各类三相供电系统的防雷采购需求，无需多渠道采购。

- 安装便捷，运维省心：采用35mm标准导轨安装，尺寸紧凑，适配各类配电箱、控制柜；内置LED状态指示和故障自动断开装置，实时监测产品运行状态，配备遥信接口支持远程监控，运维便捷，降低运维成本；附带详细安装说明书及接线图，安装难度低。

- 源头厂家，性价比高：邦华电气作为源头生产厂家，专注电气设备制造十余年，具备完善的生产体系，CTR-100N/4P浪涌保护器无中间商加价，批量采购可享受专属优惠，性价比远超同行同类产品，同时可根据采购需求定制相关规格（需提前沟通）。

八、购买专属保障：

- 供货保障：CTR-100N/4P浪涌保护器常规型号现货供应，批量采购可优先安排生产，加急处理，保障供货周期，避免耽误采购进度；支持全国物流配送，确保产品及时送达现场。

- 售后保障：产品质保3年（可协商延长），质保期内出现质量问题，免费更换、免费维修；提供24小时技术咨询和售后响应，及时解答安装、运维过程中的疑问，提供专业技术指导；产品劣化后，可提供更换服务，保障防护持续有效。

- 采购服务：邦华电气配备专属采购专员，一对一对接采购需求，提供CTR-100N/4P电涌保护器型号咨询、参数解读、批量报价、资质文件提供等一站式采购服务；支持批量采购议价，定制化需求沟通，提升采购效率，解决采购过程中的各类难题。

- 质量保障：所有CTR-100N/4P浪涌保护器出厂前均经过严格检测，确保产品质量达标，支持提供检测报告、资质证书等相关文件，采购可全程追溯，放心采购。

九、常见疑问解答：

- 问：CTR-100N/4P浪涌保护器价格是多少？不同采购量有差异吗？

答：CTR-100N/4P浪涌保护器价格按采购量、供货周期等因素定价，批量采购可享受专属优惠，具体报价可咨询邦华电气采购专员，提供精准报价方案。

- 问：CTR-100N/4P浪涌保护器批量采购，供货周期能缩短吗？

答：常规供货周期为3-5个工作日，批量采购可优先安排生产，加急处理，具体缩短时长可对接采购专员，根据采购量协商确定，保障采购进度。

- 问：CTR-100N/4P浪涌保护器标注的100KA防雷等级，能满足工业、电力等场景的实际防雷需求吗？

答：完全可以，该产品由邦华电气严格按照国家标准生产，通过专业防雷检测，标称放电电流100KA、最大放电电流200KA，采用大冗余量设计，防雷性能稳定，适配工业、电力等对防雷要求较高的场景，支持提供检测报告佐证。

- 问：如果采购的CTR-100N/4P浪涌保护器选型错误，或者不符合安装场景，能更换型号吗？

答：可以，邦华电气提供完善的退换货服务，采购后若因选型错误、尺寸不符等非质量问题，在产品未安装、未损坏的前提下，可联系采购专员办理更换手续，降低采购决策顾虑。

- 问：CTR-100N/4P浪涌保护器有安装指导吗？后续出现故障如何处理？

答：产品附带详细安装说明书及接线图，同时邦华电气提供专业安装技术指导；产品质保多年，质保期内出现质量问题，可免费更换，售后团队24小时响应，及时处理故障问题。

本文由邦华电气专业编撰，聚焦CTR-100N/4P浪涌保护器，全面呈现产品概述、详细参数、尺寸图、接线图、选型指南、产品优势及采购保障，专为采购人员打造一站式采购选型解决方案。CTR-100N/4P浪涌保护器作为邦华电气核心主打型号，质量过硬、规格齐全、适配广泛，具备优异的防雷防浪涌性能，适配工业、电力、建筑、通信等多行业三相供电系统，是采购人员采购三相高防雷等级浪涌保护器的优选产品。
