ATyS p-32A/4P双电源自动转换开关 ATyS c-16A/4P双电源
阅读次数：117 发布时间：2026-05-13
ATyS p-32A/4P双电源核心概述：
邦华电气 ATyS p 系列 PC 级隔离型双电源转换开关，专为消防、医疗、数据中心等对供电连续性要求极高的关键负荷设计。ATyS p-32A/4P作为该系列的主流小电流型号，采用专用切换触头与机械 + 电气双重联锁结构，可在≤150ms 内完成两路电源的无缝切换，确保负载不间断供电。产品支持自投自复、自投不自复、互为备用及消防联动四种工作模式，兼容 35mm DIN 导轨安装与螺栓固定两种方式，广泛适用于各类低压配电系统。
ATyS双电源全系列产品型号：
PC 级双电源转换开关
PC 级双电源转换开关仅具备电源转换功能，不具备过电流保护能力，需配合上游断路器使用。其核心优势在于极高的短时耐受电流能力和机械可靠性，能够承受短路电流冲击而不损坏，确保在故障情况下仍能可靠接通回路。邦华电气 PC 级产品包含ATyS d、ATyS g、ATyS p 三大系列，覆盖 16A 至 3200A 全电流规格，广泛应用于消防、医疗、数据中心等对供电连续性要求极高的关键场所。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| ATyS d | ATyS d-16A/2P/3P/4P、ATyS d-32A/2P/3P/4P、ATyS d-63A/2P/3P/4P、ATyS d-125A/2P/3P/4P、ATyS d-250A/3P/4P、ATyS d-400A/3P/4P、ATyS d-630A/3P/4P、ATyS d-800A/3P/4P、ATyS d-1250A/3P/4P、ATyS d-1600A/3P/4P、ATyS d-2000A/3P/4P、ATyS d-2500A/3P/4P、ATyS d-3200A/3P/4P | 专用隔离开关 | 欧洲原装设计，转换速度≤150ms，正断点指示，支持远程脉冲控制，机械寿命长，符合 IEC 60947-3 和 IEC 60947-6-1 标准 | 出口项目、高端工业设备、精密仪器供电、金融数据中心 |
| ATyS g | ATyS g-16A/2P/3P/4P、ATyS g-32A/2P/3P/4P、ATyS g-63A/2P/3P/4P、ATyS g-125A/2P/3P/4P、ATyS g-250A/3P/4P、ATyS g-400A/3P/4P、ATyS g-630A/3P/4P、ATyS g-800A/3P/4P、ATyS g-1250A/3P/4P | 专用隔离开关 | 高性价比通用型，一体化结构设计，机械电气双重联锁，支持自投自复、自投不自复两种工作模式 | 民用建筑、商业综合体、医院普通回路、中小型工业项目 |
| ATyS p | ATyS p-16A/2P/3P/4P、ATyS p-32A/2P/3P/4P、ATyS p-63A/2P/3P/4P、ATyS p-125A/2P/3P/4P、ATyS p-250A/3P/4P、ATyS p-400A/3P/4P、ATyS p-630A/3P/4P | 专用隔离开关 | 紧凑尺寸设计，节省配电柜安装空间，励磁驱动快速切换，全型号支持 Modbus 通讯功能 | 住宅配电、办公楼末端回路、机房精密空调供电、照明系统 |
CB 级双电源转换开关
CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级主力产品为ATyS c 系列，覆盖 16A 至 630A 全电流规格，适用于需要同时满足转换和保护需求的各类配电场景。
| 产品系列 | 完整产品型号 | 执行元件 | 主要特点 | 典型应用 |
| ATyS c | ATyS c-16A/2P/3P/4P、ATyS c-32A/2P/3P/4P、ATyS c-63A/2P/3P/4P、ATyS c-125A/2P/3P/4P、ATyS c-250A/3P/4P、ATyS c-400A/3P/4P、ATyS c-630A/3P/4P | 塑壳断路器本体 | 一体化成套设计，具备高限流特性和经济的选择性，可配置多种脱扣器，支持发电机启动信号输出 | 民用建筑、商业建筑、工业厂房的各级配电回路、消防设备供电 |
CB 级与 PC 级双电源转换开关应该怎么选？
| 对比维度 | PC 级隔离型双电源（ATyS d/g/p） | CB 级保护型双电源（ATyS c） |
| 核心功能 | 专职电源切换 + 电气隔离 | 电源切换 + 过载 + 短路保护 |
| 内部结构 | 专用切换触头 + 联锁机构 | 两台塑壳断路器 + 联锁机构 |
| 转换速度 | 80-200ms（更快） | 200-400ms（较慢） |
| 机械寿命 | 6000-10000 次（更长） | 3000-5000 次 |
| 上级保护 | 必须配置上级断路器 | 可省略上级保护（推荐保留） |
| 消防合规 | 完全符合 GB 50054 消防要求 | 消防负荷禁用 |
| 采购成本 | 同电流等级高 15%-20% | 更低 |
| 维护难度 | 简单，仅需检查切换动作 | 需定期检查断路器脱扣特性 |
ATyS 系列双电源详细技术参数表：

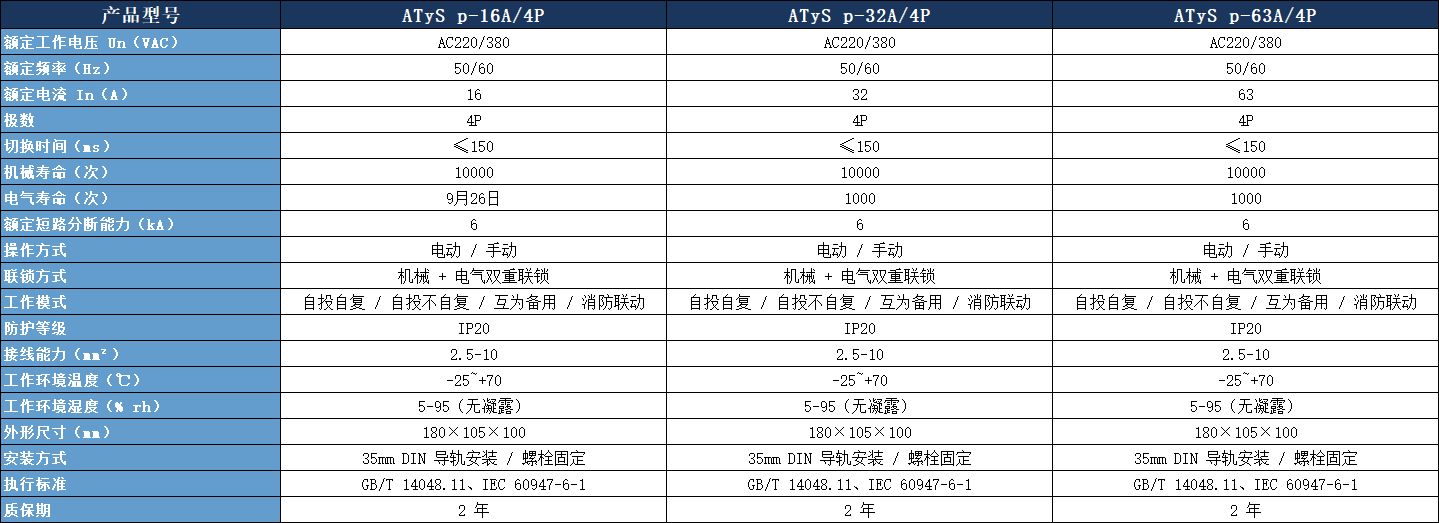

PC 级 ATyS p 系列核心参数表：
CB 级 ATyS c 系列核心参数表：
ATyS 系列双电源应用场景：
✅ 必须选 PC 级的场景：
所有消防系统负荷：消防水泵、排烟风机、防火卷帘、应急照明、火灾报警控制器
医疗关键负荷：手术室、ICU、CCU、生命支持设备、急诊抢救室
数据中心核心负荷：服务器机房、网络核心交换机、UPS 输入侧
化工、矿山等易燃易爆场所的应急供电系统
任何不允许因过载而切断应急电源的重要场所
✅ 优先选 CB 级的场景：
一般工业负荷：普通生产线、空压机、水泵、风机
商业建筑负荷：商场照明、中央空调、电梯、办公设备
民用住宅负荷：小区公共照明、水泵房、配电室
对保护功能要求高，且断电不会造成重大损失的场所
特殊工况选型补充说明：
发电机备用电源系统：优先选 PC 级，避免发电机启动瞬间的冲击电流导致 CB 级误脱扣
频繁切换场景：如每天多次切换的备用电源系统，选 PC 级（机械寿命更长）
预算有限但需消防合规：可采用 "PC 级双电源 + 上级断路器" 的组合，比同电流 CB 级仅高 10% 左右
远程监控需求：两者均可配置智能型控制器，实现远程状态监测和手动切换
双电源选型避坑提醒：
❌ 不要为了省钱在消防负荷上使用 CB 级双电源，消防验收时会被直接判定为不合格
❌ 不要认为 CB 级有保护就可以省略上级断路器，上级断路器可提供后备保护
❌ 不要盲目追求最快转换速度，大多数场景 150ms 以内的转换时间完全足够
ATyS p-32A/4P双电源核心产品优势：
消防合规无忧：严格按照 GB 50054 标准设计，完全满足消防负荷供电要求，验收一次通过
毫秒级切换：≤150ms 转换时间，确保应急照明、消防设备等关键负载不间断运行
双重联锁保护：机械 + 电气双重联锁，彻底杜绝两路电源同时合闸的安全隐患
超长使用寿命：10000 次机械寿命，1000 次电气寿命，满足频繁切换需求
安装灵活便捷：支持 35mm DIN 导轨安装与螺栓固定两种方式，适配各类配电箱柜
全工况适应：-25℃~+70℃宽温设计，5-95% 无凝露湿度，适用于各种恶劣环境
常见问题解答：
Q1：什么是双电源转换开关？PC 级和 CB 级有什么区别？
双电源转换开关（ATS）是一种能在两路电源之间自动切换的电气设备，用于保障重要负载的连续供电。PC 级为隔离型，专注于快速可靠的电源切换；CB 级为保护型，集成了过载和短路保护功能。详细选型建议请参考本文第 4 章《CB 级与 PC 级双电源转换开关选型决策指南》。
Q2：ATyS p-32A/4P 可以用于消防应急照明系统吗？
可以。ATyS p 系列属于 PC 级隔离型双电源转换开关，完全符合 GB 50054《低压配电设计规范》中关于消防负荷供电的要求，是消防应急照明、消防水泵等设备的首选。
Q3：ATyS 双电源转换开关的质保期是多久？
邦华电气所有 ATyS 系列双电源转换开关均提供2 年质保服务，质保期内非人为损坏可免费维修或更换。
Q4：如何获取 ATyS d-16A 说明书或其他型号的技术资料？
您可以通过邦华电气官网在线客服、电话或当地经销商联系我们，我们将免费为您提供电子版说明书、接线图、选型手册等技术资料。
邦华电气专注于低压配电领域多年，为您提供从产品选型、技术支持到安装调试的一站式服务。如需了解atys p32a 参数、ATyS 系列产品价格或定制解决方案，欢迎随时联系我们。
