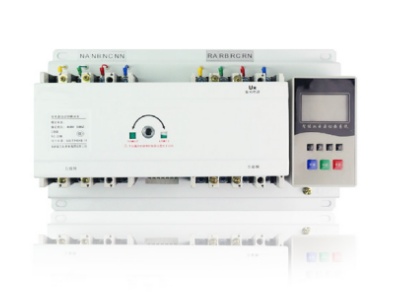

TX3-16A/4P双电源转换开关核心概述：

在现代电力系统中，供电中断意味着生产停滞、数据丢失甚至生命安全受到威胁。邦华电气 TX3 系列双电源转换开关专为解决两路电源自动切换问题而设计，当常用电源出现欠压、过压、缺相或断电时，能在毫秒级时间内自动将负载切换至备用电源，确保重要设备不间断运行。

TX3-16A/4P作为小电流规格的明星产品，凭借紧凑的体积、可靠的性能和极高的性价比，成为住宅配电、小型商业场所、机房分支回路等场景的首选。同时，我们提供完整的 TX3 系列产品矩阵：CB 级覆盖 TX3-6A/2P,TX3-6A/3P,TX3-6A/4P 至 TX3+-250A/2P,TX3+-250A/3P,TX3+-250A/4P 全系列，PC 级覆盖 TX3 PC-16A/2P,TX3 PC-16A/3P，TX3 PC-16A/4P 至 TX3 PC-630A/3P，TX3 PC-630A/4P 全系列，满足您不同电流等级和应用场景的需求。

TX3 系列产品全型号：

PC 级双电源转换开关

PC 级双电源转换开关仅具备电源转换功能，不具备过电流保护能力，需配合上游断路器使用。其核心优势在于极高的短时耐受电流能力和机械可靠性，能够承受短路电流冲击而不损坏，确保在故障情况下仍能可靠接通回路。邦华电气 PC 级主力产品为TX3 PC 系列，覆盖 16A 至 630A 全电流规格，广泛应用于消防、医疗、数据中心等对供电连续性要求极高的关键场所。

CB 级双电源转换开关

CB 级双电源转换开关集成了断路器的保护功能，既能实现电源自动转换，又能对下游负载提供过载和短路保护。其主触头能够接通并分断短路电流，具备选择性保护特性，可简化配电系统设计。邦华电气 CB 级产品包含TX3、TX3 + 两大系列，覆盖 6A 至 250A 全电流规格，适用于需要同时满足转换和保护需求的各类配电场景。

CB 级与 PC 级双电源转换开关应该怎么选？

TX3 系列核心技术参数：

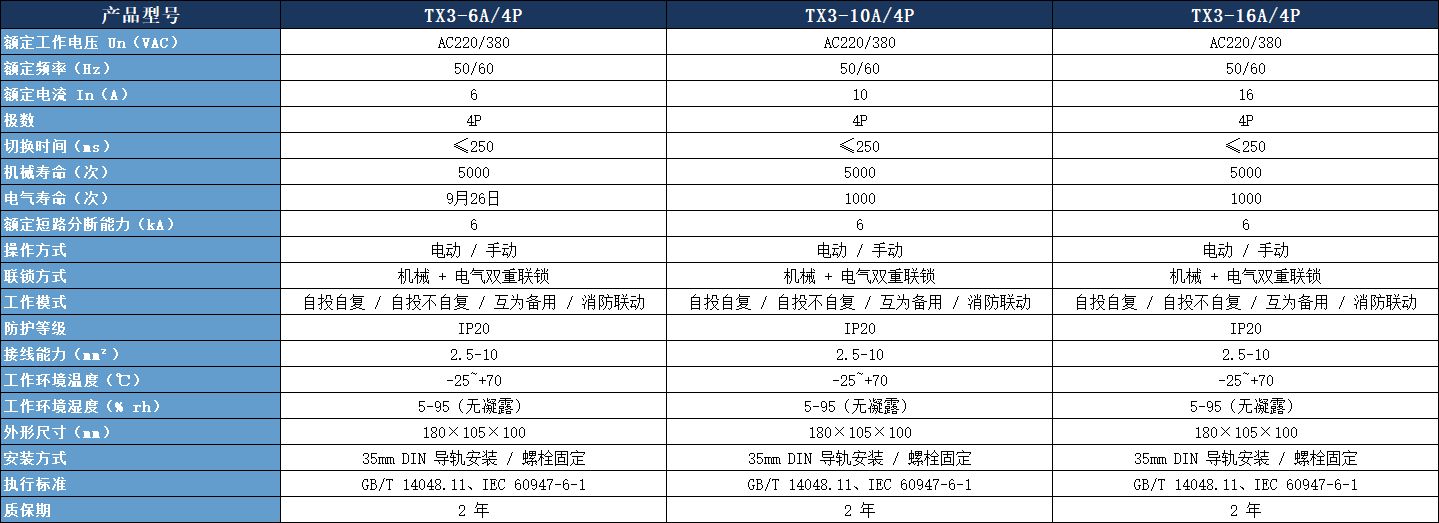

CB 级保护型双电源转换开关参数表：

PC 级隔离型双电源转换开关参数表：

按应用场景选型：

✅ 必须选 PC 级的场景（不选会有合规风险）

所有消防系统负荷：消防水泵、排烟风机、防火卷帘、应急照明、火灾报警控制器

医疗关键负荷：手术室、ICU、CCU、生命支持设备、急诊抢救室

数据中心核心负荷：服务器机房、网络核心交换机、UPS 输入侧

化工、矿山等易燃易爆场所的应急供电系统

任何不允许因过载而切断应急电源的重要场所

✅ 优先选 CB 级的场景（性价比最高）

一般工业负荷：普通生产线、空压机、水泵、风机

商业建筑负荷：商场照明、中央空调、电梯、办公设备

民用住宅负荷：小区公共照明、水泵房、配电室

对保护功能要求高，且断电不会造成重大损失的场所

特殊工况选型补充说明

发电机备用电源系统：优先选 PC 级，避免发电机启动瞬间的冲击电流导致 CB 级误脱扣

频繁切换场景：如每天多次切换的备用电源系统，选 PC 级（机械寿命更长）

预算有限但需消防合规：可采用 "PC 级双电源 + 上级断路器" 的组合，比同电流 CB 级仅高 10% 左右

远程监控需求：两者均可配置智能型控制器，实现远程状态监测和手动切换

选型避坑提醒：

❌ 不要为了省钱在消防负荷上使用 CB 级双电源，消防验收时会被直接判定为不合格

❌ 不要认为 CB 级有保护就可以省略上级断路器，上级断路器可提供后备保护

❌ 不要盲目追求最快转换速度，大多数场景 150ms 以内的转换时间完全足够

TX3 系列双电源核心产品优势：

双重联锁，绝对安全

所有 TX3 系列产品均采用机械 + 电气双重联锁设计，彻底杜绝两路电源同时合闸的风险，从根本上保障配电系统安全。机械联锁采用高强度合金材质，使用寿命长，动作可靠；电气联锁采用独立控制回路，响应速度快，抗干扰能力强。

智能控制，多种模式

内置高性能微处理器控制器，支持自投自复、自投不自复、互为备用、消防联动四种工作模式，可通过面板按键轻松切换。控制器实时监测两路电源的电压、频率状态，异常时自动发出切换指令，同时具备过压、欠压、缺相保护功能。

安装便捷，维护简单

采用标准 35mm DIN 导轨安装方式，同时支持螺栓固定，兼容绝大多数配电箱柜体。模块化设计，接线端子清晰标识，TX3-16A/4P 说明书提供详细的安装步骤和接线图，普通电工即可快速完成安装调试。日常维护仅需定期检查切换动作是否正常，无需复杂操作。

宽温设计，适应恶劣环境

工作环境温度范围为 - 25℃~+70℃，湿度范围为 5%-95%（无凝露），能够在高温、高湿、低温等恶劣环境下稳定运行，适用于全国各地不同气候条件的安装场所。

TX3 系列双电源典型应用案例：

住宅配电系统：TX3-16A/4P 广泛应用于小区单元楼公共照明、电梯机房、水泵房等场所，确保居民基本生活用电不受影响

小型商业场所：便利店、理发店、办公室等使用 TX3-32A/4P 或 TX3-63A/4P，保障收银系统、照明、空调等设备连续运行

机房分支回路：服务器机房的单个机柜或网络设备使用 TX3 PC-16A/4P，配合 UPS 系统实现双重电源保障

工业辅助设备：空压机、冷却水泵等非关键工业设备使用 TX3 系列 CB 级产品，性价比高，保护功能完善

常见问题解答：

Q1：什么是双电源转换开关？

双电源转换开关（ATSE）是一种用于在两路电源之间自动切换的电气设备，当常用电源出现故障时，能自动将负载切换至备用电源，确保供电连续性。详细选型建议请参考本文第 4 章《CB 级与 PC 级双电源转换开关选型决策指南》。

Q2：TX3-16A/4P 参数中的切换时间≤250ms 是什么意思？

指从常用电源故障发生到负载完全切换至备用电源的时间不超过 250 毫秒，这个时间对于绝大多数用电设备来说是可以接受的，不会导致设备停机或数据丢失。PC 级 TX3 PC-16A/4P 切换时间更快，仅需≤150ms。

Q3：如何获取TX3-16A/4P 说明书和接线图？

您可以在邦华电气官网下载中心下载电子版说明书和接线图，也可以联系我们的客服人员，我们将免费为您提供纸质版资料。

Q4：TX3 系列产品的质保期是多久？

邦华电气所有 TX3 系列双电源转换开关产品均提供2 年质保，质保期内如因产品质量问题出现故障，我们将免费为您维修或更换。

Q5：CB 级和 PC 级双电源可以互换使用吗？

不可以。两者的设计理念和应用场景不同，特别是消防负荷必须使用 PC 级产品，否则会存在合规风险和安全隐患。

Q6：TX3 双电源转换开关价格是多少？

产品价格根据型号、电流等级和配置不同有所差异，您可以联系我们的销售工程师获取最新报价单，批量采购可享受更多优惠。

邦华电气专注于电气安全领域十余年，是专业的双电源转换开关生产厂家。我们提供从产品选型、技术支持到安装指导的一站式服务，所有产品均通过国家权威机构检测，质量可靠。

如需了解更多 TX3 系列产品信息，或获取定制化的供电解决方案，请联系我们的销售工程师，我们将竭诚为您服务。
