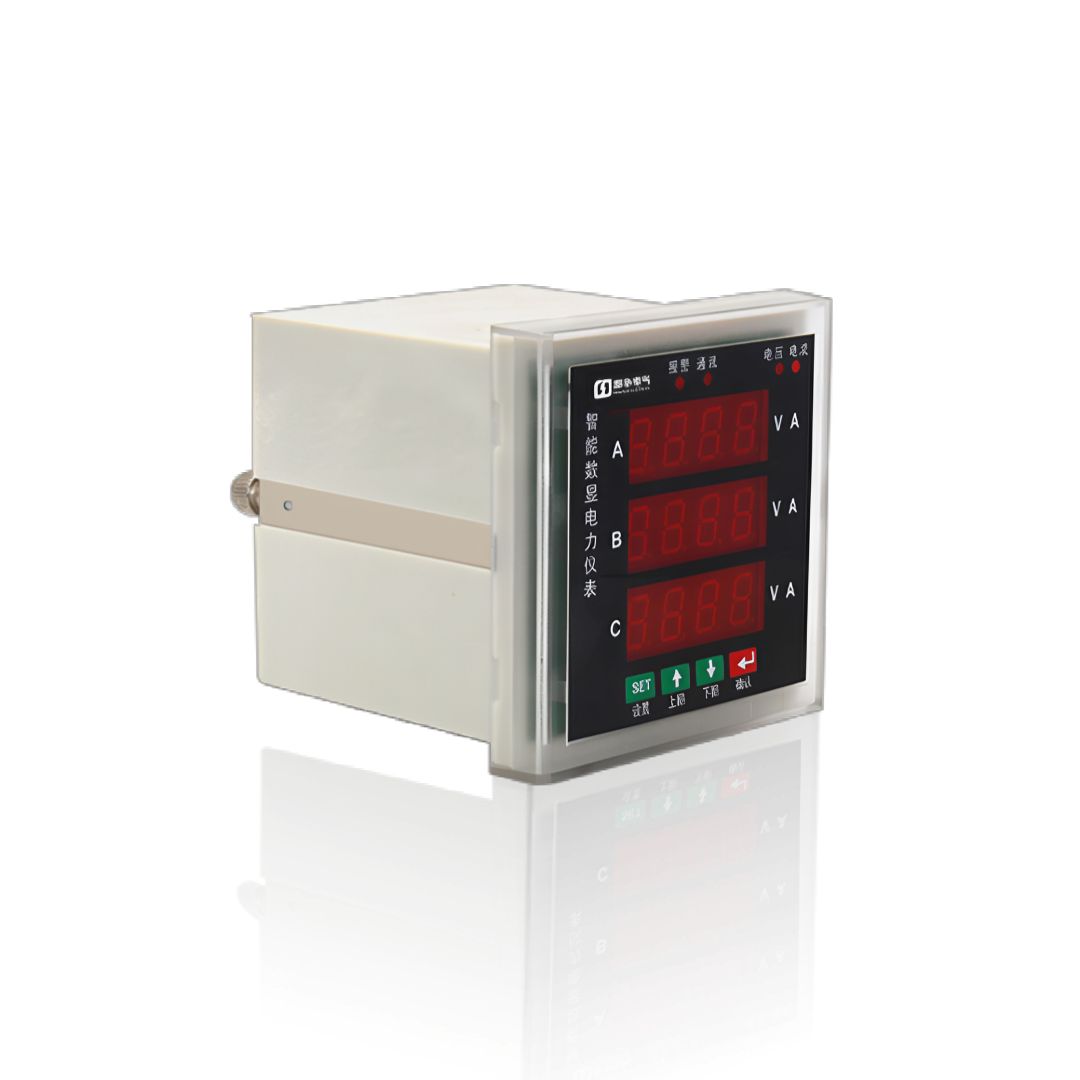

ACR220E 三相多功能电力仪表 —— 以数据驱动能效

ACR220E 三相多功能电力仪表概述：

邦华电气 ACR 系列多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控需求而设计的新一代智能仪表。ACR220E作为该系列的主力型号，能够全面测量三相电网中的所有常用电力参数，包括电压、电流、有功功率、无功功率、视在功率、功率因数、频率、电能等，并具备完善的通信联网功能，是构建智能配电系统和能源管理系统的理想选择。

ACR220E 三相多功能电力仪表相关系列产品型号一览：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号 6L2-A/V、42L6-A/V、85L1-A/V，精度等级均为 1.5 级，适用于配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数，是传统配电系统中最常用的监测设备。

基础数显仪表

邦华电气基础数显仪表以 PZ 系列为核心，包括 PZ42-AI/AV、PZ48-AI/AV、PZ72-AI/AV/AI3/AV3、PZ80-AI/AV/AI3/AV3、PZ96-AI/AV/AI3/AV3 等型号，采用 LED 或 LCD 数字显示，替代传统指针式仪表，提供更清晰准确的读数。该系列仪表功能简捷、体积小巧、操作简单，覆盖 42×42mm 至 96×96mm 多种标准盘面尺寸，适用于各种行业的配电系统基础监测，部分型号支持 Modbus RS485 通讯、变送输出和数字量输入输出功能。

多功能电力仪表

邦华电气多功能电力仪表以 ACR 系列为核心，包括基础型 ACR10E、ACR120E、ACR220E、ACR320E、ACR420E，增强型 ACR10EL、ACR220EL、ACR320EL、ACR420EL，以及专业谐波表 ACR230ELH，提供从基础到高级的全电量测量和电能管理功能。这些仪表能够实时监测电压、电流、功率、功率因数、频率、电能等参数，并支持谐波分析、需量计算、数据记录和多种通讯协议，广泛应用于工业、商业及基础设施领域的能效管理和电力系统监控。

多功能电能表

邦华电气多功能电能表主要包括 DTSD1352、DTSD1352-C、DSSD1352、DTSD1352-F 等型号，支持三相四线和三相三线制测量，具备高精度电能计量和全电量监测功能。部分型号带有谐波分析能力，支持多费率分时计费、数据冻结和远程通讯，适用于工业企业、商业建筑和公共设施的电能计量与成本核算。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，主要包括 ADL100-E、ADL200（单相）、ADL300-E（三相）、ADL400 以及 DTSD1352-CT 等型号。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

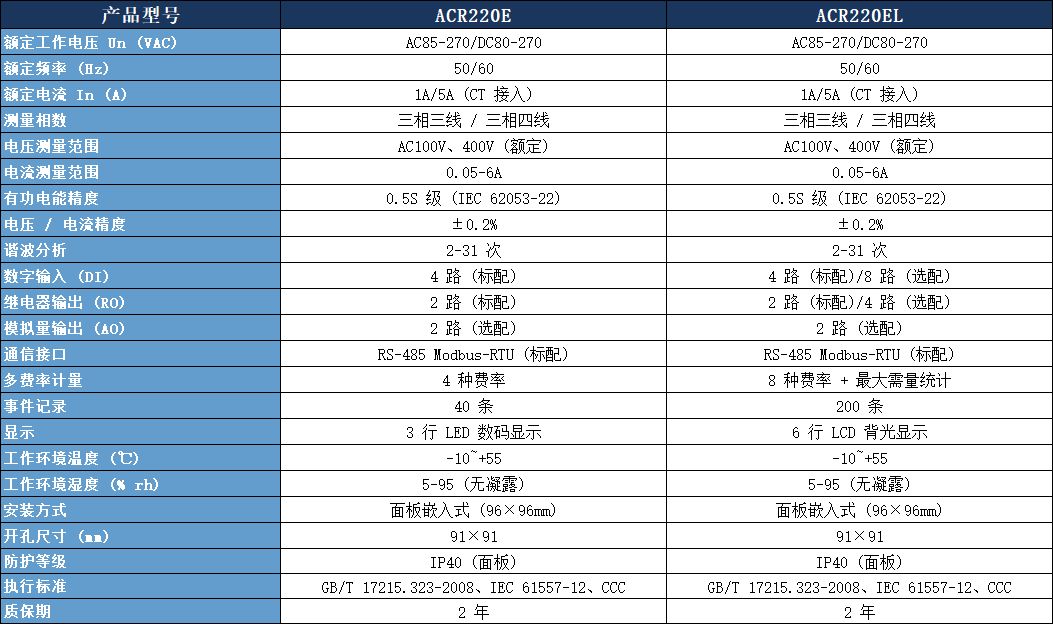

ACR220E 与 ACR220EL 技术参数对比表：

ACR220E 核心功能与技术优势：

0.5S 级高精度电能计量：采用 24 位高精度 ADC 采样芯片，电压电流测量精度达 ±0.5%，有功电能计量精度达 0.5S 级 (IEC 62053-22)，帮您准确计量电能消耗，避免电费纠纷。

全电参量实时监测：可同时测量三相电压、电流、有功 / 无功 / 视在功率、功率因数、频率、四象限电能等 200 余项电参量，帮您全面掌握配电系统运行状态。

2-31 次谐波分析：支持 2-31 次谐波测量与总谐波畸变率 (THD) 计算，帮您及时发现电能质量问题，保护敏感用电设备。

丰富的 I/O 扩展功能：标配 4 路数字输入和 2 路继电器输出，可实现开关状态监测和远程控制功能，帮您实现配电系统的自动化管理。

标准 RS-485 通信接口：标配 RS-485 通信接口，支持 MODBUS-RTU 通信规约，可无缝对接各类能源管理系统、SCADA 系统和楼宇自控系统。

工业级宽温设计：工作温度范围 - 25℃~+70℃，适应各种恶劣工业环境，抗干扰能力强，确保长期稳定运行。

灵活的安装方式：采用标准 96×96mm 面板嵌入式设计，开孔尺寸 91×91mm，安装方便，可直接替换传统指针式仪表。

ACR220E 与 ACR220EL 选型指南：

很多客户会问ACR220EL 多功能表和 ACR220E 有什么区别。通过上表可以清晰看到：

ACR220E：适合基础电力监控需求，性价比高，满足大多数工业和商业应用

ACR220EL：在 ACR220E 基础上，增加了更高次谐波分析 (2-63 次)、更多 I/O 接口、模拟量输出、8 种费率和最大需量统计等功能，适合对电能质量和功能要求更高的应用场景

典型应用场景：

工业制造：用于工厂车间配电系统监控，实时监测电机、变频器、空压机等设备的运行状态，帮您降低能耗，提高生产效率

商业建筑：用于写字楼、商场、酒店等场所的电能分项计量，实现租户电费独立核算，帮您提高物业管理效率

市政工程：用于路灯、交通信号灯、污水处理厂等市政设施的电力监控，保障公共设施可靠运行

数据中心：用于服务器机房配电系统监测，确保电力供应稳定，防止因电力故障导致数据丢失

医院学校：用于医院、学校等公共建筑的电力监控，保障重要场所的电力安全

订货范例：

型号：ACR220E

技术要求：三相四线，AC 380V，5A CT 接入，0.5S 级精度，RS-485 通信，4 路开关量输入，2 路继电器输出

辅助电源：AC/DC 85V~265V

型号：ACR220EL

技术要求：三相四线，AC 380V，5A CT 接入，0.5S 级精度，RS-485 通信，8 路开关量输入，4 路继电器输出，2 路 4-20mA 模拟量输出

辅助电源：AC/DC 85V~265V

常见疑问解答：

问：ACR220E 多功能电力仪表支持哪些通信协议？

答：标配支持 MODBUS-RTU 通信规约，可根据客户需求定制其他协议。

问：ACR220E 的开孔尺寸是多少？

答：ACR220E 系列的开孔尺寸为 91×91mm，适配标准 96×96mm 面板安装。

问：仪表可以直接接入大电流吗？

答：10A 及以下电流可直接接入，超过 10A 需配合电流互感器使用。

问：ACR220EL 多功能表和 ACR220E 有什么区别？

答：ACR220EL 在 ACR220E 的基础上，增加了更高次谐波分析、更多的 I/O 接口、模拟量输出、8 种费率和最大需量统计等功能。

问：产品的质保期是多久？

答：所有产品均提供2 年免费质保，终身维护服务。

问：可以提供产品的 3C 认证证书吗？

答：可以，下单后我们会随货提供完整的产品认证证书和技术资料。

问：ACR220E 支持谐波分析吗？

答：ACR220E 支持 2-31 次谐波分析，如果需要更高次谐波分析，推荐选择 ACR230ELH 谐波表，支持 2-63 次谐波分析。

问：仪表的工作电源范围是多少？

答：支持 AC85-265V 和 DC100-300V 宽范围电源输入，适应各种供电环境。

邦华电气专注于电力仪表研发生产 10 余年，拥有完善的质量管理体系和专业的技术服务团队。我们的 ACR 系列多功能电力仪表以稳定的性能、精准的测量和合理的价格赢得了广大客户的信赖。如果您对ACR220E 三相多功能电力仪表感兴趣，或者需要了解ACR220EL 多功能表、DTSD1352 导轨式电能表、PZ 系列数显表等其他产品的详细信息，欢迎随时联系我们的销售工程师，我们将为您提供专业的解决方案和优质的服务。
