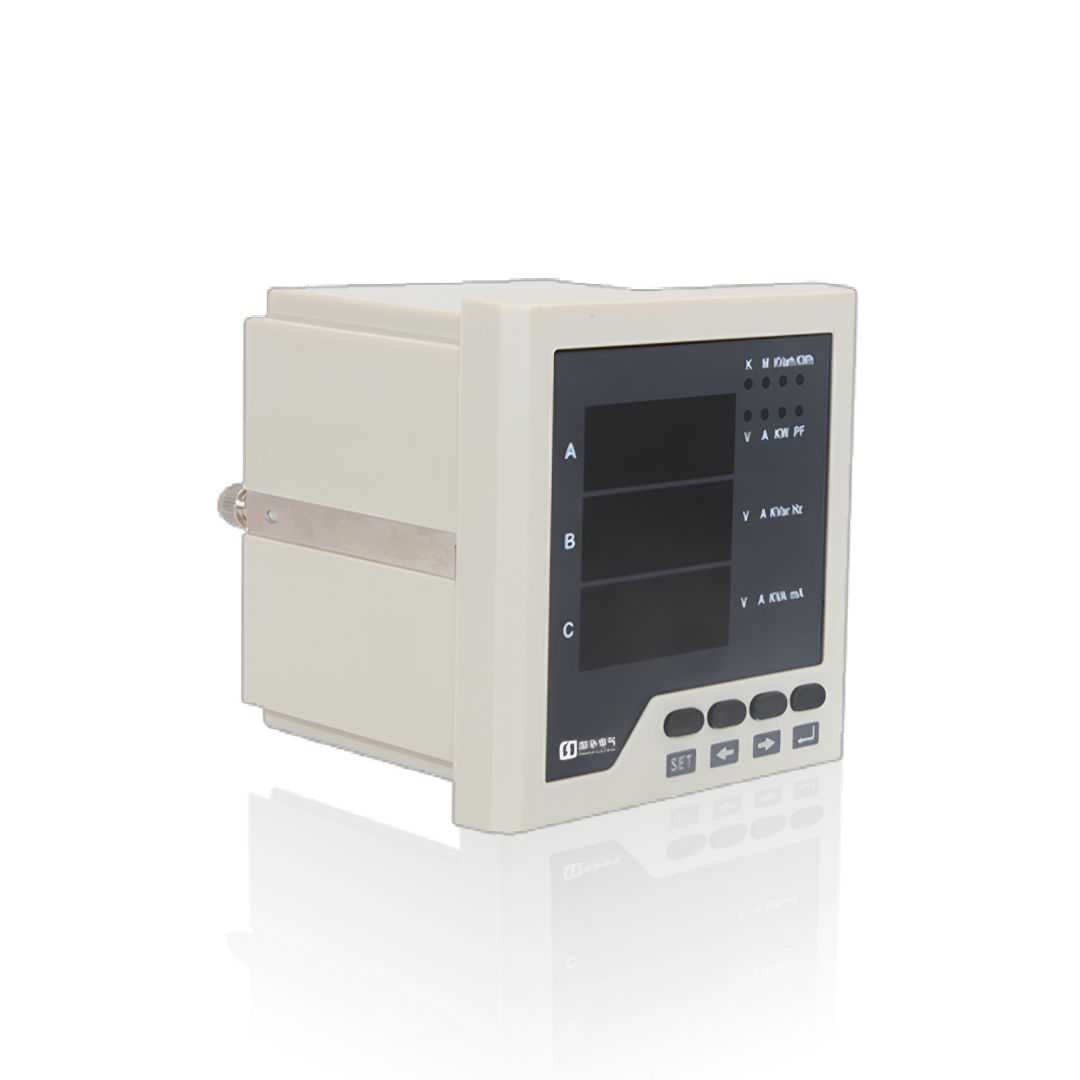

PD194E-9S4三相多功能电力仪表 —— 精准感知每一度电

PD194E-9S4三相多功能电力仪表概述：

PD194E 系列是邦华电气自主研发的新一代工业级三相多功能电力仪表，专为 0.4kV 低压配电系统设计，经 PT/CT 接入可扩展至中压系统。该系列仪表可直接取代传统的电流表、电压表、功率表、电能表等多个测量仪表，大幅降低系统成本和安装复杂度。

其中PD194E-9S4是该系列销量最高的标准型产品，采用高亮 LED 数码显示，适合工业现场强光环境；PD194E-9SY是增强型产品，采用 LCD 背光显示，支持更多费率和扩展功能。两款产品均严格遵循 GB/T 17215.323-2008、IEC 61557-12 等国家标准，通过了 EMC 电磁兼容测试，能够在 - 10℃~+55℃的宽温环境下稳定运行，抗干扰能力强，适用于各种复杂的工业现场环境。邦华电气承诺全系列产品提供2 年质保，常规型号备有大量现货，当天即可发货。

PD194E-9S4三相多功能电力仪表相关产品：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号 6L2-A/V、42L6-A/V、85L1-A/V，精度等级均为 1.5 级，适用于配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数，是传统配电系统中最常用的监测设备。

基础数显仪表

邦华电气基础数显仪表以 PA194 和 PZ194 系列为核心，包括 PA194I-1X1/2X1/3X1/9X1、PA194U-1X1/2X1/3X1/9X1、PZ194U-AX1/AX4，以及对应的三相型号 PA194I-X3、PA194U-X3。采用 LED 或 LCD 数字显示，替代传统指针式仪表，提供更清晰准确的读数，覆盖 48×48mm 至 96×96mm 全系列标准盘面尺寸，功能简捷、体积小巧、操作简单，适用于各种行业的配电系统基础监测。

多功能电力仪表

邦华电气多功能电力仪表以 PD194E 和 PD194Z 系列为核心，包括基础型 PD194E-2S4/3S4/7S4/9S4，增强型 PD194Z-2S4/3S4/7S4/9S4，以及液晶显示型 PD194E-2SY/3SY/7SY/9SY。提供从基础到高级的全电量测量和电能管理功能，能够实时监测电压、电流、功率、功率因数、频率、电能等参数，并支持谐波分析、需量计算、数据记录和多种通讯协议，广泛应用于工业、商业及基础设施领域的能效管理和电力系统监控。

专业谐波分析仪表

邦华电气专业谐波分析仪表主要包括 PD194H-2S1/7S1/9S1 和 PD194Z-7HY/9HY 系列，专门针对电能质量监测需求设计。这些仪表能够精确测量 2~63 次谐波含量、谐波畸变率及间谐波，支持波形捕捉和电能质量事件记录，适用于对电能质量要求较高的工业企业、数据中心和医疗设施等场所。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，主要包括 DDS1946、DTS1946、DTSD1946、DSSD1946 系列，以及导轨式多功能仪表 PD194E-DL。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，部分型号通过 MID 认证，适用于分户计量、能耗分项计量和成本分摊等应用场景。

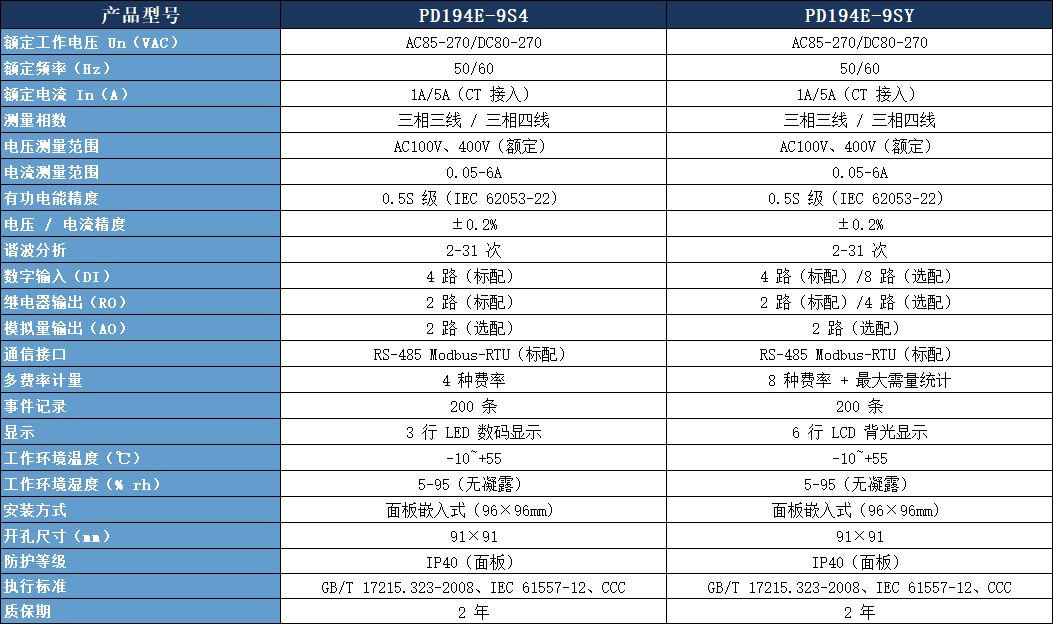

PD194E-9S4 与 PD194E-9SY 详细参数对比表：

PD194E-9S4多功能电力仪表核心功能与优势：

工业级高精度测量：采用 24 位 AD 采样芯片，电压 / 电流精度 ±0.2%，有功电能 0.5S 级，确保PD194E-9S4 多功能表测量数据准确可靠，可用于企业内部能耗考核与贸易结算

高亮 LED 显示：3 行高亮 LED 数码显示，在工业现场强光环境下清晰可见，可视距离远

高性价比：功能全面，价格适中，是绝大多数配电监测场景的首选

操作简单：按键布局合理，PD194E-9S4 参数设置直观易懂，现场调试快速

稳定可靠：经过多年市场验证，故障率极低，适合长期不间断运行

两款产品功能差异对比：

 典型应用场景：

 工业配电系统：进线柜、出线柜、电容补偿柜、母联柜的电力监测

 能源管理系统：企业能耗统计、分项计量、成本核算、能效分析

 商业建筑与写字楼：公共区域用电监测、租户分户计量、智能楼宇控制

 数据中心：UPS 电源、精密空调、服务器机柜的电力监控与能耗管理

 市政工程：路灯照明、给排水、交通信号系统的电力监测

 新能源行业：光伏电站、风力发电、储能系统、电动汽车充电桩的电能计量

安装与接线说明：

安装步骤

在配电柜面板上按照PD194E-9S4 开孔尺寸91×91mm 开孔（两款产品开孔尺寸完全相同，可互换安装）

将仪表从面板前方插入开孔

将固定支架插入仪表两侧的安装槽

拧紧固定支架上的螺丝，将仪表牢固固定在面板上

接线方法

电压接线：电压输入直接并联到被测电路，注意相序正确，A、B、C 三相分别对应仪表的 Ua、Ub、Uc 端子

电流接线：电流输入经电流互感器接入，注意互感器的极性（K1 接仪表电流输入端，K2 接仪表电流输出端并可靠接地）

电源接线：辅助电源接仪表的 L、N 端子，支持 AC85-270V 和 DC80-270V 宽电压输入

通信接线：RS485 通信采用屏蔽双绞线，A 接 A，B 接 B，屏蔽层单端接地

I/O 接线：数字输入接干接点信号，继电器输出可直接控制接触器、指示灯等负载

注意事项：接线前请务必断开电源，确保接线正确无误后再通电；电流互感器二次侧严禁开路，否则会产生高压危及人身安全。

PD194E-9S4 参数设置详细步骤：

PD194E-9S4 参数设置可通过仪表面板的三个按键（设置键、上键、下键）完成，具体操作步骤如下：

进入设置模式：长按 "设置" 键 3 秒，仪表显示 "PASS"，输入密码 "0000"（默认），再次按 "设置" 键确认

系统设置：可设置仪表地址、通信波特率、校验方式、显示模式等参数

输入设置：可设置 CT 变比、PT 变比、接线方式（三相三线 / 三相四线）等参数

电能设置：可设置电能底数、多费率时段等参数

报警设置：可设置电压、电流、功率等参数的越限报警值及报警延时

保存退出：所有参数设置完成后，长按 "设置" 键 3 秒保存并退出设置模式

提示：如果您忘记了密码，可以联系邦华电气技术支持获取万能密码。详细的参数设置说明请参考PD194E-9S4 说明书。

常见疑问解答：

Q1：PD194E-9S4 和 PD194E-9SY 有什么区别？我该怎么选？

A：两款产品开孔尺寸完全相同，基本测量精度和功能一致。主要区别在于显示方式和扩展功能：PD194E-9S4 采用 LED 显示，适合强光环境，价格更低；PD194E-9SY 采用 LCD 显示，支持 8 种费率和更多 I/O 扩展，适合能源管理系统。如果您只需要基本的电力监测功能，推荐选择 PD194E-9S4。

Q2：PD194E-9S4 开孔尺寸是多少？可以直接替换其他品牌的 96×96mm 仪表吗？

A：PD194E-9S4 开孔尺寸为 91×91mm，是行业标准尺寸，可以直接替换绝大多数品牌的 96×96mm 多功能电力仪表，无需重新开孔。

Q3：PD194E-9S4 支持哪些通信协议？

A：标配支持 Modbus-RTU 协议，通信波特率可选 1200/2400/4800/9600bps，可与大多数 PLC、SCADA 系统及能源管理软件无缝对接。如需其他协议（如 DL/T645、Profibus 等），可定制开发。

Q4：PD194E-9S4 的精度等级是多少？能否用于贸易结算？

A：电压 / 电流精度为 ±0.2%，有功电能精度为 0.5S 级，符合国家相关标准，可用于企业内部能耗考核与贸易结算。

Q5：你们的交货期是多久？

A：PD194E-9S4和 PD194E-9SY 我们均备有大量现货，当天即可发货；如需定制功能或特殊规格，一般 3-7 个工作日内发货。

PD194E-9S4 三相多功能电力仪表凭借其卓越的测量精度、稳定可靠的性能和极高的性价比，已经在全国数千个项目中得到了成功应用，赢得了广大客户的一致好评。邦华电气不仅提供优质的产品，还为您提供专业的技术支持和完善的售后服务。如果您有任何关于 PD194E-9S4 多功能表的需求或疑问，欢迎随时联系我们，我们将竭诚为您服务。
