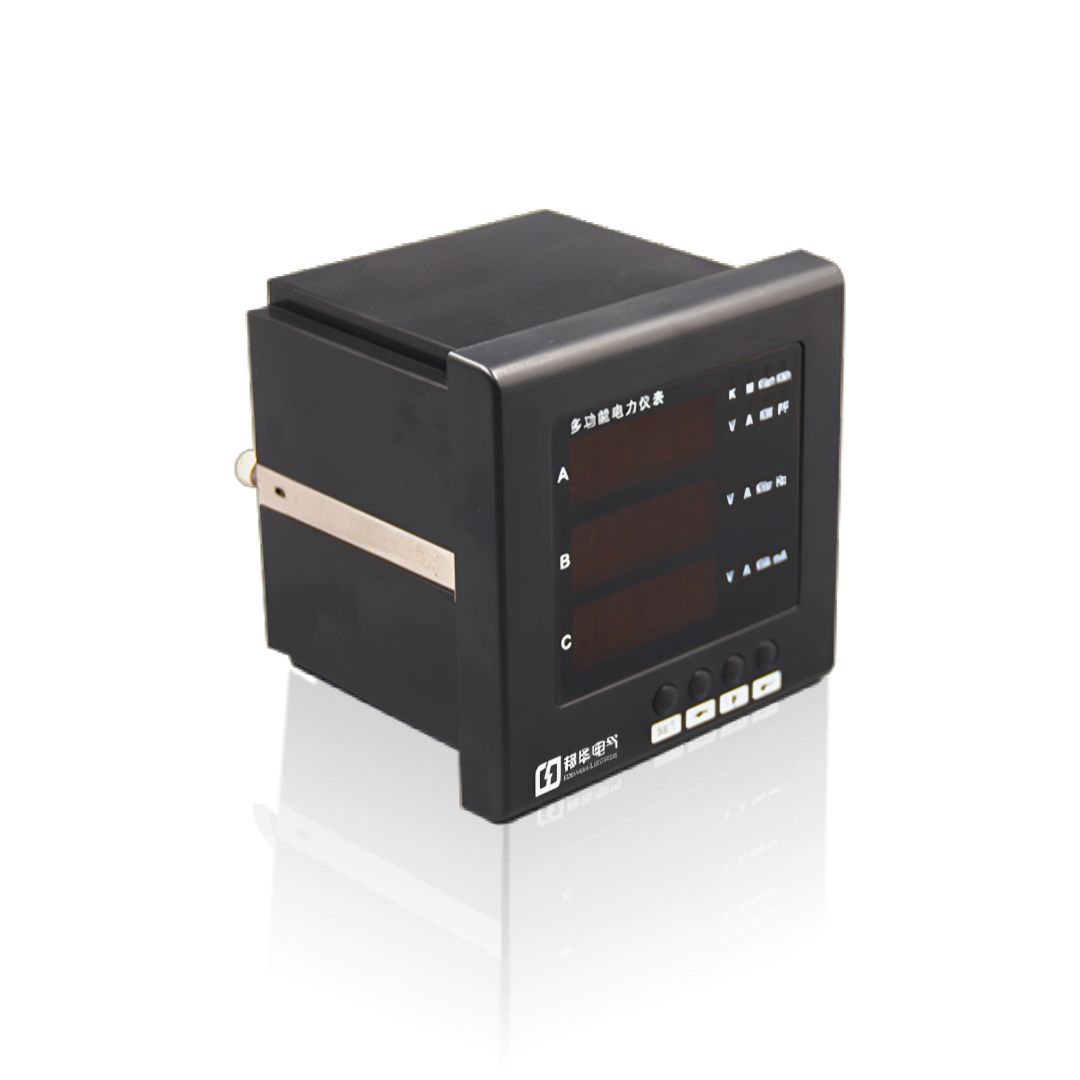

Acuvim II 三相多功能电力仪表—— 高精度电能计量与智能监控专家

Acuvim II 三相多功能电力仪表概述：

邦华电气 Acuvim 系列电力仪表是专为现代智能配电系统打造的高精度测量与监控设备，其中Acuvim II 多功能表作为旗舰产品，集成了全电量测量、四象限电能计量、电能质量分析、数据记录、远程通信等多种功能于一体。您无需复杂的系统集成，即可实现对配电回路的全面监测与智能管控，有效提升用电效率、降低运维成本、提前预警电气故障，保障供电系统安全稳定运行。

我们的产品覆盖从基础电量显示到高级电能质量分析的全需求层级，所有型号均经过严格的电磁兼容测试与高低温老化试验，在 - 25℃~+70℃的宽温环境下仍能稳定工作，确保在各类复杂工业环境中可靠运行。Acuvim II凭借其 0.2S 级的高精度计量能力和丰富的扩展功能，已成为能源管理系统、智能配电监控系统的首选核心设备。

Acuvim II 三相多功能电力仪表相关系列产品型号：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以Acuvim 100 系列为核心，包括Acuvim 100、Acuvim 110、Acuvim 120，以及对应的三相型号Acuvim 100-3、Acuvim 110-3、Acuvim 120-3。采用高亮 LED 或高清 LCD 数字显示，替代传统指针式仪表，提供更清晰准确的读数，覆盖 48×48mm 至 96×96mm 全系列标准盘面尺寸。

多功能电力仪表

邦华电气多功能电力仪表以Acuvim 系列为核心，包括Acuvim II、Acuvim-L、Acuvim 300、Acuvim 3000、Acuvim 3000P。提供从基础到高级的全电量测量和电能管理功能，能够实时监测电压、电流、功率、功率因数、频率、电能等参数，并支持谐波分析、需量计算、数据记录和多种通讯协议。

多功能电能表

邦华电气多功能电能表主要包括DTSD100、DSSD100、DTSD100-F系列，支持三相四线和三相三线制测量，具备高精度电能计量功能。部分型号带有谐波分析能力，支持多费率分时计费和远程通讯，适用于工业企业、商业建筑和公共设施的电能计量与成本核算。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，主要包括Acuvim-DL、Acuvim-DL3，以及Acuvim-L 系列导轨型。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

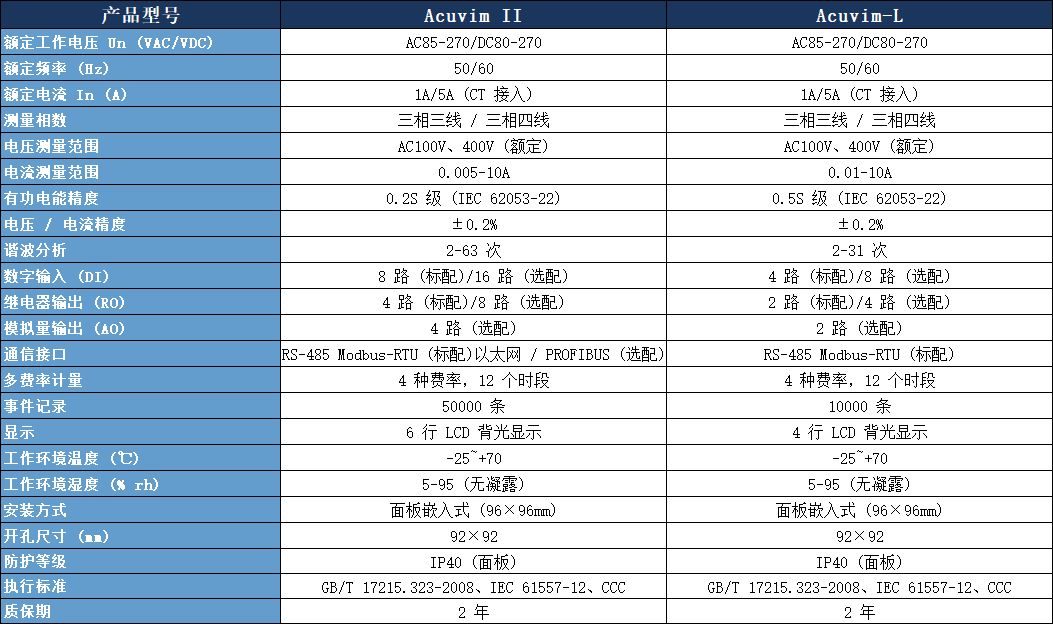

核心技术参数对比表：

选型指南与安装说明：

选型步骤

确定测量需求：您需要测量哪些电参数？仅需电流电压还是需要全面的多功能测量？是否需要Acuvim II 谐波分析功能？

确定精度要求：根据您的应用场景选择合适的精度等级，贸易结算建议选择Acuvim II的 0.2S 级精度。

确定安装方式：是面板安装还是导轨安装？开孔尺寸是多少？

确定通信需求：是否需要远程数据采集？需要哪种通信协议？Acuvim II支持多种通信方式，可与各类系统无缝对接。

确定扩展功能：是否需要开关量输入输出、模拟量输出、继电器控制、测温等功能？

安装注意事项

仪表应安装在干燥、通风、无腐蚀性气体的场所

避免安装在强磁场、强振动的环境中

接线时应确保电源断开，严格按照Acuvim II 说明书中的接线图进行接线

电流互感器二次侧严禁开路，电压互感器二次侧严禁短路

仪表通电前应仔细检查接线是否正确，确认无误后方可通电

首次使用前请按照Acuvim II 参数设置要求，正确配置电流变比、电压变比等参数

典型应用场景：

工业厂房：生产线配电监测、电机运行状态监测、能耗统计分析、电能质量评估

数据中心：UPS 电源监测、精密空调配电监测、服务器机柜电能计量、电能质量分析

商业建筑：写字楼、商场、酒店的分户计量与能源管理、公共区域用电监控

市政工程：路灯监控、给排水系统配电监测、轨道交通供电监测

医院 / 学校：重要负荷供电监测、能耗统计与节能改造、医疗设备用电安全保障

新能源：光伏发电站、风力发电站的电能计量与监控、充电桩配电监测

常见疑问解答：

Q1: Acuvim II 多功能表和普通多功能电力仪表有什么区别？

A1: Acuvim II是高端多功能网络电力仪表，相比普通仪表具有以下优势：0.2S 级更高的计量精度，可测量 2~63 次谐波的全面电能质量分析能力，更大的数据存储空间，支持波形记录和事件顺序记录 (SOE)，以及更丰富的通信接口和扩展功能。如果您需要高精度计量、电能质量监测或复杂的系统集成，Acuvim II是最佳选择。

Q2: 在哪里可以找到 Acuvim II 说明书和接线图？

A2: 您可以在邦华电气官网的下载中心获取完整的Acuvim II 说明书和Acuvim II 接线图，也可以联系我们的技术支持团队，我们会为您提供电子版和纸质版资料。同时，我们的技术工程师还可以为您提供远程技术指导和现场安装调试服务。

Q3: Acuvim II 支持哪些通信协议？可以和我们现有的系统对接吗？

A3: Acuvim II标配支持 Modbus-RTU 通信协议，可选配 Modbus-TCP/IP、PROFIBUS-DP、BACnet 等多种通信协议。这些都是目前工业领域最主流的通信协议，几乎所有的能源管理系统、SCADA 系统、PLC 系统都支持。如果您的系统使用其他特殊协议，我们也可以提供定制化开发服务。

Q4: Acuvim II 的电流变比可以设置吗？如果我更换了电流互感器需要换仪表吗？

A4: 不需要更换仪表。Acuvim II支持电流 / 电压变比可编程设置，您只需要通过仪表的按键或通信接口将新的变比值输入仪表即可，非常方便。同时，仪表还支持多种接线方式设置，可适应三相三线、三相四线等不同的配电系统。

Q5: 你们的产品有质保吗？质保期是多久？

A5: 我们所有的 Acuvim 系列电力仪表产品均提供2 年免费质保，质保期内非人为损坏的产品故障，我们免费维修或更换。同时我们提供终身技术支持服务，您在使用过程中遇到任何问题都可以随时联系我们的技术团队。

邦华电气专注于电力监控与电能计量领域十余年，拥有完善的研发、生产与服务体系。我们不仅为您提供高品质的 Acuvim 系列电力仪表产品，还可以根据您的具体需求提供定制化的智能配电解决方案。无论您是需要单个Acuvim II 多功能表还是整套能源管理系统，我们都能为您提供专业、高效的服务。现在联系我们，即可获取免费的产品样品与技术方案，让您的配电系统更加智能、安全、高效。
