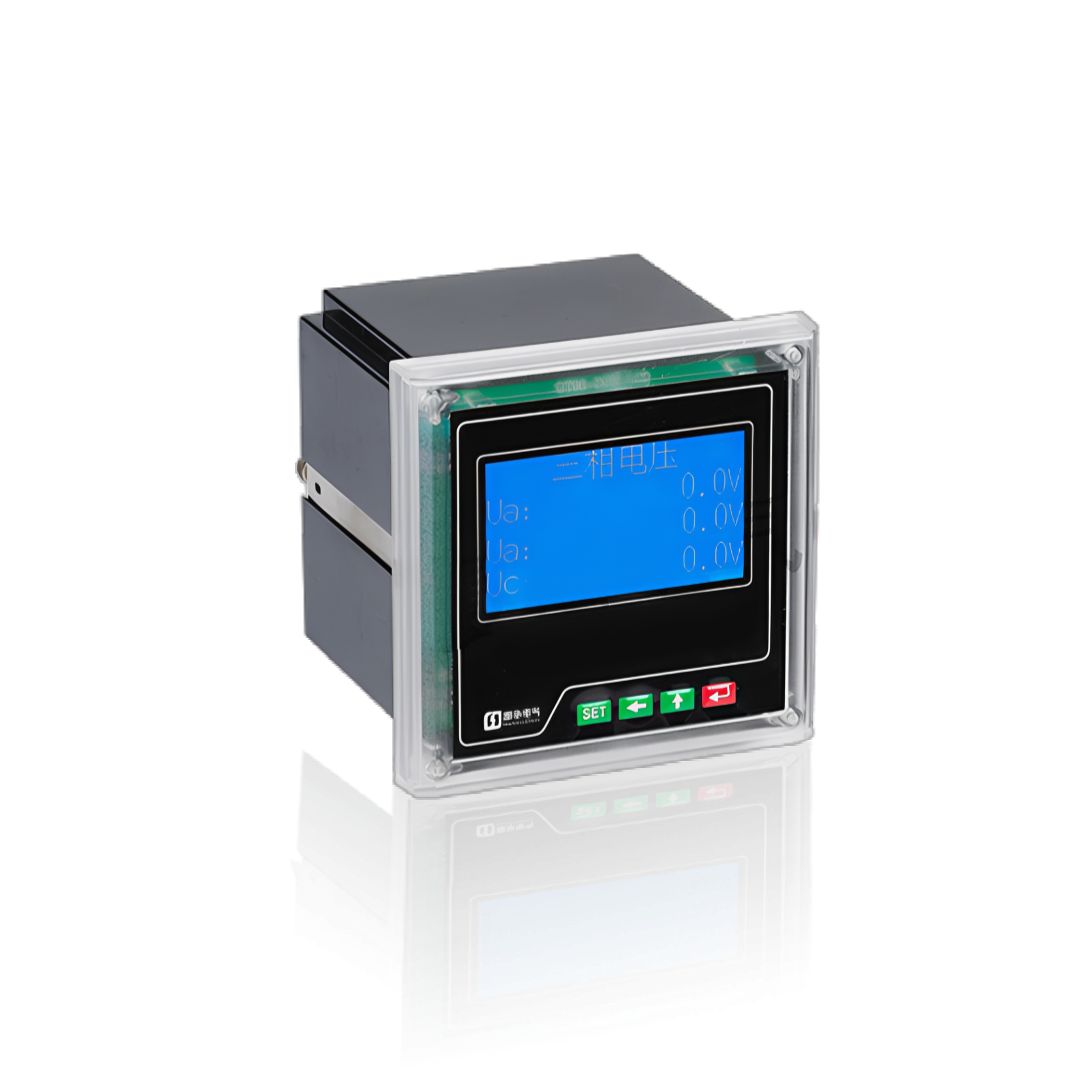

PMAC720 三相多功能电力仪表—— 邦华电气配电数字化核心解决方案

PMAC720 三相多功能电力仪表概述：

邦华电气 PMAC720 系列电力仪表是专为现代智能配电系统设计的高精度测量与监控设备，以PMAC720 多功能表为核心旗舰，集成了全电量测量、双向电能计量、谐波分析、开关量监测、继电器控制与数据通信等多种功能。您无需复杂的系统集成，即可实现对配电回路的全面监测与远程管控，有效提升用电效率、降低运维成本、保障供电安全。

我们的 PMAC 系列产品覆盖从基础单参数显示到高级电能质量分析的全需求层级，所有型号均经过严格的电磁兼容测试与高低温老化试验，在 - 25℃~+70℃的宽温环境下仍能稳定运行，确保在各类复杂工业环境中可靠工作。

PMAC720 三相多功能电力仪表相关产品系列产品型号：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以PMAC600 系列为核心，包括PMAC600A、PMAC600U、PMAC600I3、PMAC600U3，覆盖 48×48mm 至 96×96mm 全系列标准盘面尺寸。采用高亮 LED 或高清 LCD 数字显示，替代传统指针式仪表，提供更清晰准确的读数，功能简捷、体积小巧、操作简单，适用于各种行业的配电系统基础监测。

多功能电力仪表

邦华电气多功能电力仪表以PMAC 系列为核心，包括PMAC625、PMAC650、PMAC720、PMAC725、PMAC770、PMAC775。提供从基础到高级的全电量测量和电能管理功能，能够实时监测电压、电流、功率、功率因数、频率、电能等参数，并支持谐波分析、需量计算、数据记录和多种通讯协议。

多功能电能表

邦华电气多功能电能表主要包括DTSD720、DSSD720、DTSD720-F系列，支持三相四线和三相三线制测量，具备高精度电能计量功能。部分型号带有谐波分析能力，支持多费率分时计费和远程通讯，适用于工业企业、商业建筑和公共设施的电能计量与成本核算。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，主要包括PMAC903、PMAC904、PMAC905系列。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

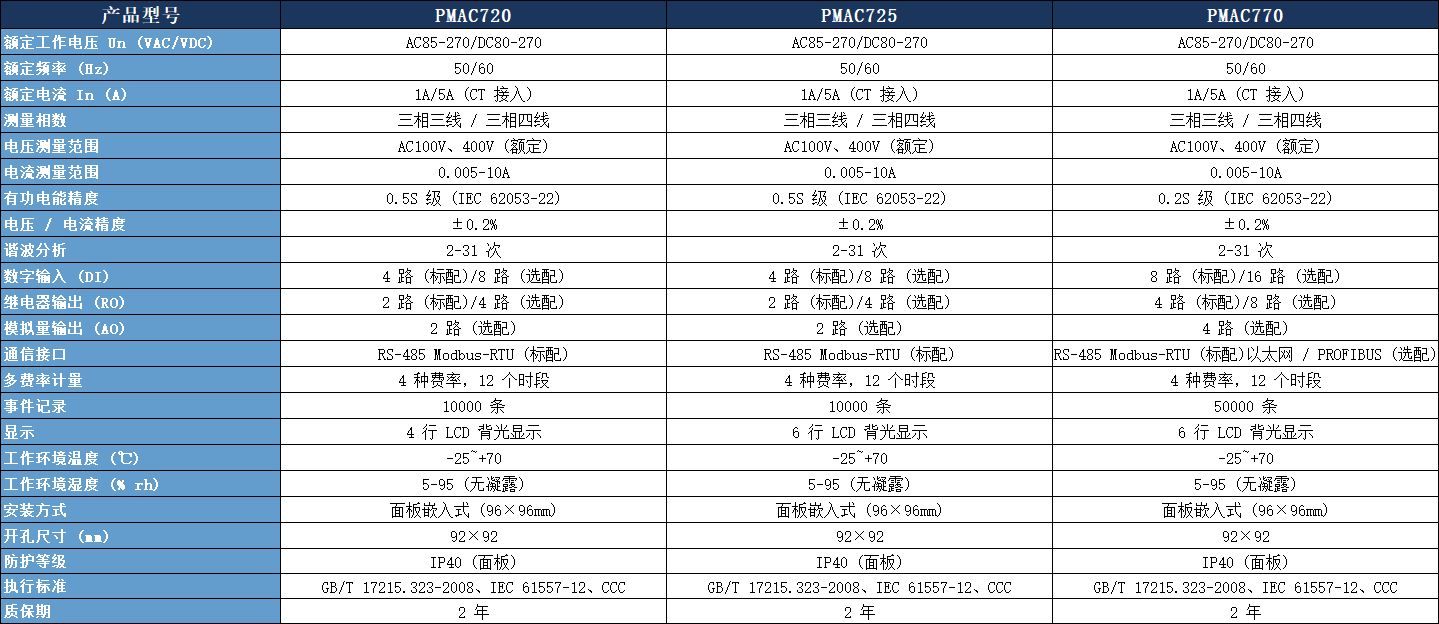

核心技术参数对比表：

选型指南与安装说明：

选型步骤

确定测量需求：您需要测量哪些电参数？仅需电流电压还是需要全面的多功能测量？是否需要谐波分析？

确定精度要求：根据您的计量考核要求选择合适的精度等级，PMAC720的 0.5S 级可满足绝大多数工业应用需求。

确定安装方式：是面板安装还是导轨安装？面板安装请确认开孔尺寸是否为 92×92mm。

确定通信需求：是否需要远程数据采集？需要哪种通信协议？

确定扩展功能：是否需要开关量输入输出、模拟量输出、继电器控制等功能？

安装注意事项

仪表应安装在干燥、通风、无腐蚀性气体的场所

避免安装在强磁场、强振动的环境中

接线时应确保电源断开，严格按照PMAC720 说明书中的接线图进行接线

电流互感器二次侧严禁开路，电压互感器二次侧严禁短路

仪表通电前应仔细检查接线是否正确，确认无误后方可通电

首次通电后，请设置正确的电流 / 电压变比，否则会导致测量数据错误

典型应用场景：

工业厂房：生产线配电监测、电机运行状态监测、能耗统计分析

商业建筑：写字楼、商场、酒店的分户计量与能源管理

数据中心：UPS 电源监测、精密空调配电监测、电能质量分析

市政工程：路灯监控、给排水系统配电监测、轨道交通供电监测

医院 / 学校：重要负荷供电监测、能耗统计与节能改造

新能源：光伏发电站、风力发电站的电能计量与监控

常见疑问解答：

Q1: PMAC720 和 PMAC725 有什么区别？

A1: PMAC720 是基本型多功能电力仪表，配备 4 行 LCD 显示，标配 4 路 DI 和 2 路 RO；PMAC725 是增强型，配备 6 行 LCD 显示，可同时显示更多参数，其他功能与 PMAC720 基本相同。如果您需要更清晰的显示效果和更多参数同屏显示，建议选择 PMAC725。

Q2: PMAC720 支持哪些通信协议？可以和我们现有的系统对接吗？

A2: PMAC720 多功能表标配支持 Modbus-RTU 通信协议，这是目前国内最主流的电力通信协议，几乎所有的能源管理系统、SCADA 系统、PLC 系统都支持。如果您的系统使用其他特殊协议，我们也可以提供定制化开发服务。

Q3: PMAC720 的电流变比可以设置吗？如果我更换了电流互感器需要换仪表吗？

A3: 不需要更换仪表。PMAC720 支持电流 / 电压变比可编程设置，您只需要通过仪表的按键或通信接口将新的变比值输入仪表即可，非常方便。变比设置范围为 1~9999，可满足绝大多数应用需求。

Q4: 导轨式仪表和面板式仪表哪个更好？

A4: 两者各有优势。面板式仪表如 PMAC720 显示效果好，功能丰富，适合安装在开关柜面板上进行现场监控；导轨式仪表如 PMAC905 体积小，安装方便，适合在配电箱内进行分户计量。您可以根据您的安装空间和使用需求进行选择。

Q5: 你们的产品有质保吗？质保期是多久？

A5: 我们所有的 PMAC 系列电力仪表产品均提供2 年免费质保，质保期内非人为损坏的产品故障，我们免费维修或更换。同时我们提供终身技术支持服务，您在使用过程中遇到任何问题都可以随时联系我们的技术团队。

邦华电气专注于电力监控与电能计量领域十余年，拥有完善的研发、生产与服务体系。我们的PMAC720 三相多功能电力仪表以其高精度、高可靠性和丰富的功能，已广泛应用于全国数千个工程项目中，获得了客户的一致好评。

无论您是需要单个 PMAC720 仪表还是整套能源管理系统，我们都能为您提供专业、高效的服务。现在联系我们，即可获取免费的PMAC720 参数手册、PMAC720 说明书电子版与技术方案，让您的配电系统更加智能、安全、高效。
