PAC3200 三相多功能电力仪表—— 精准计量每一度电

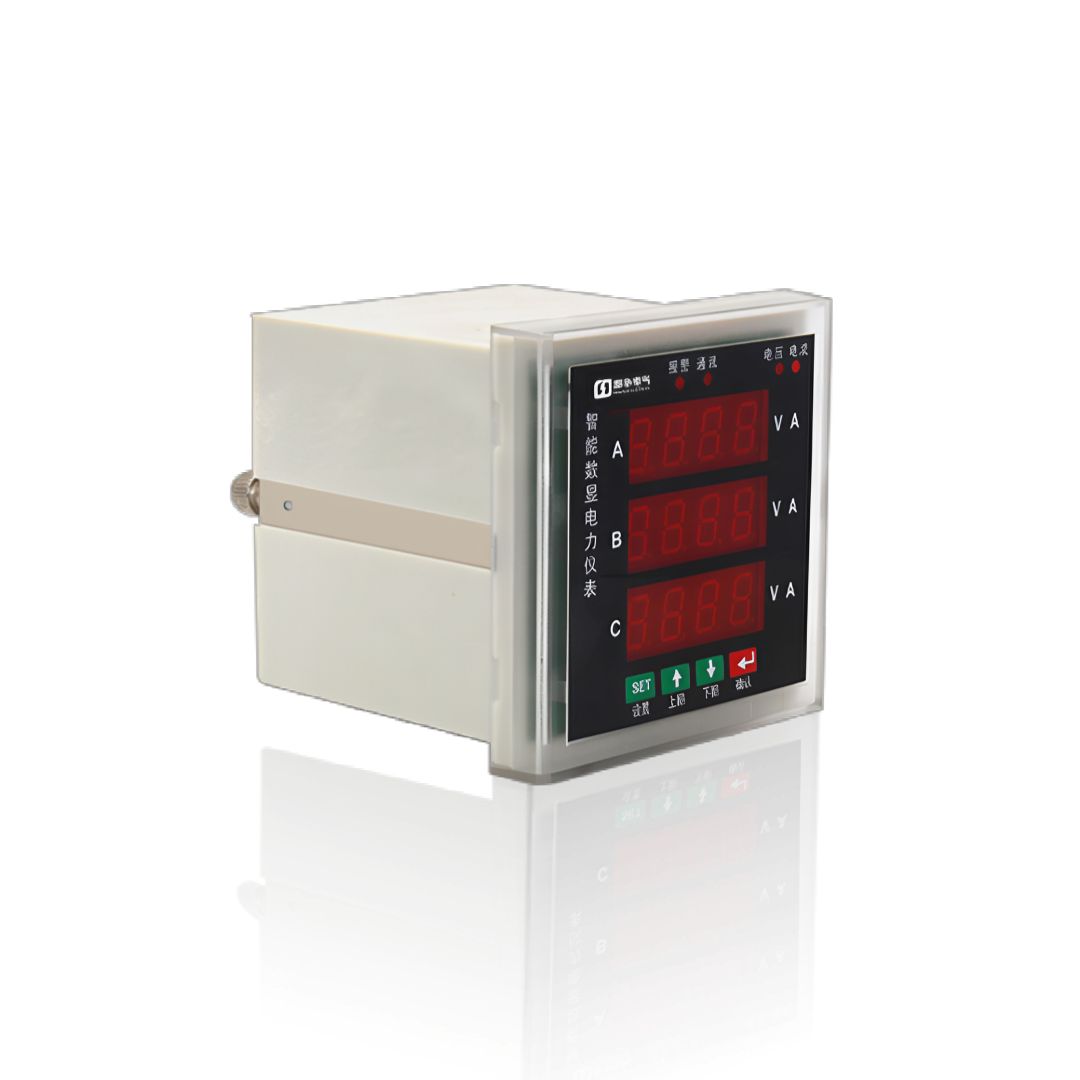

PAC3200 三相多功能电力仪表概述：

邦华电气 PAC 系列电力仪表是专为现代智能配电系统打造的高精度测量与监控设备，其中PAC3200 多功能表作为系列核心产品，集成了电量测量、电能计量、数据显示、数字通信、开关量输入输出等多种功能于一体。您无需复杂的系统集成，即可实现对配电回路的全面监测与远程管控，有效提升用电效率、降低运维成本、保障供电安全。

PAC3200可同时测量超过 50 种电气参数，包括三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、四象限电能等，具备 0.5S 级有功电能精度，支持 2-31 次谐波分析功能。产品采用标准 96×96mm 面板嵌入式设计，可直接替换传统指针式仪表，在 - 25℃~+70℃的宽温环境下仍能稳定运行，确保在各类复杂工业环境中可靠工作。

PAC3200 三相多功能电力仪表相关系列产品型号：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V，同时覆盖85L1-A/V、99T1-A/V等全系列规格，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表包含用户指定的7KT5800、7KT5810、7KT5820、7KT5830系列时间 / 脉冲计数器，同时提供专业的电流电压数显表7KT1500、7KT1600、7KT1700。采用高亮 LED 或 LCD 数字显示，替代传统指针式仪表，提供更清晰准确的读数，覆盖 48×48mm 至 96×96mm 全系列标准盘面尺寸。

多功能电力仪表

邦华电气多功能电力仪表以SENTRON PAC 系列为核心，完整覆盖PAC3100、PAC3200、PAC4100、PAC4200、PAC5200，同时补充基础型PAC2200。提供从基础到高级的全电量测量和电能管理功能，能够实时监测电压、电流、功率、功率因数、频率、电能等参数，并支持谐波分析、需量计算、数据记录和多种通讯协议。

导轨式仪表（含浪涌保护器 + 电能表）

邦华电气导轨式仪表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，主要包括用户指定的5SD7460-0CC、5SD7461-0CC、5SD7462-0CC系列电涌保护器，以及专业导轨式电能表7KT1653、SICAM P33、SICAM P34。提供从基础电能计量到电力系统过电压保护的完整解决方案，适用于分户计量、能耗分项计量和配电系统保护等应用场景

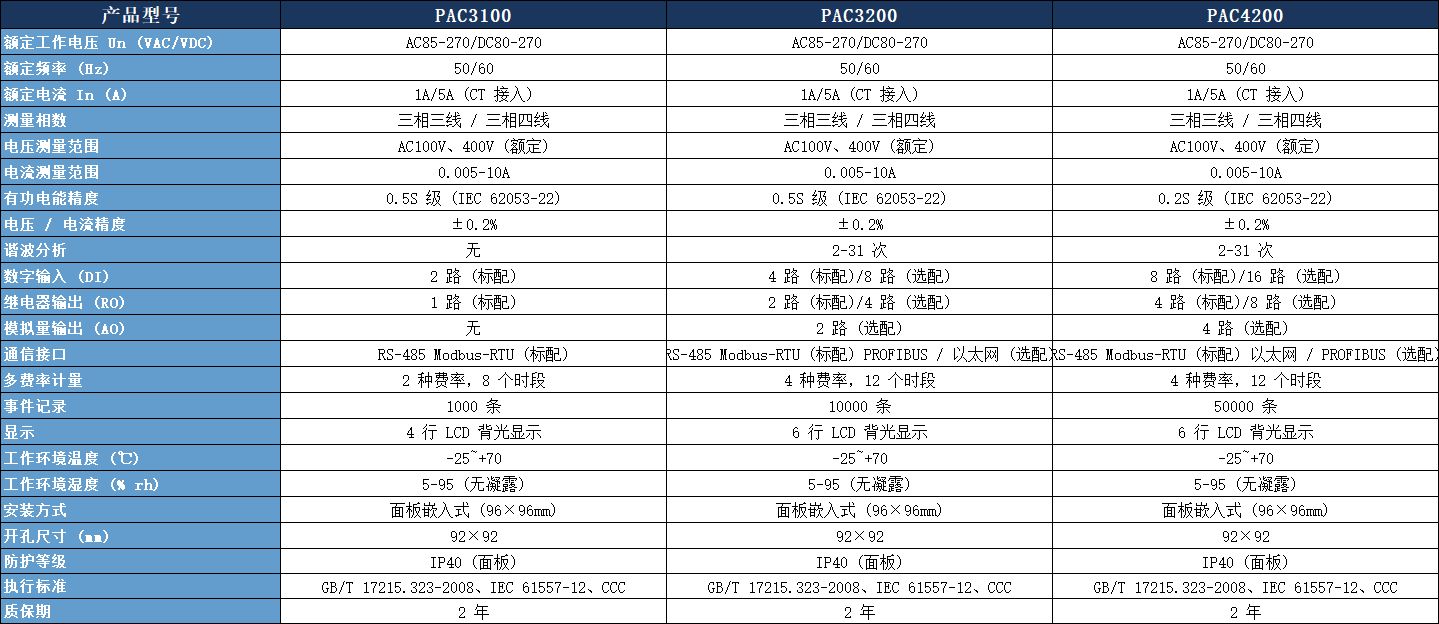

核心技术参数对比表：

选型指南与安装说明：

选型步骤

确定测量需求：您需要测量哪些电参数？仅需电流电压还是需要全面的多功能测量？是否需要PAC3200 谐波分析功能？

确定安装方式：是面板安装还是导轨安装？开孔尺寸是多少？

确定通信需求：是否需要远程数据采集？需要 Modbus-RTU 还是 PROFIBUS 通信协议？

确定扩展功能：是否需要开关量输入输出、模拟量输出、继电器控制等功能？

确定精度要求：根据您的应用场景选择合适的精度等级，电能计量建议选择 0.5S 级及以上。

安装注意事项

仪表应安装在干燥、通风、无腐蚀性气体的场所

避免安装在强磁场、强振动的环境中

接线时应确保电源断开，严格按照PAC3200 接线图进行接线

电流互感器二次侧严禁开路，电压互感器二次侧严禁短路

仪表通电前应仔细检查接线是否正确，确认无误后方可通电

PAC3200 参数设置可通过面板按键或通信接口完成，详细操作请参考PAC3200 说明书

典型应用场景：

工业厂房：生产线配电监测、电机运行状态监测、能耗统计分析

商业建筑：写字楼、商场、酒店的分户计量与能源管理

数据中心：UPS 电源监测、精密空调配电监测、电能质量分析

市政工程：路灯监控、给排水系统配电监测、轨道交通供电监测

医院 / 学校：重要负荷供电监测、能耗统计与节能改造

新能源：光伏发电站、风力发电站的电能计量与监控

常见疑问解答：

Q1: PAC3200 多功能表和普通数显电流电压表有什么区别？

A1: 普通数显电流电压表只能测量单一的电流或电压参数，而PAC3200 多功能表可以同时测量电压、电流、功率、电能、功率因数、频率等 50 多种电参数，并且具备谐波分析、历史数据存储、远程通信等功能。如果您只需要简单的参数显示，选择 7KT 系列数显表即可；如果您需要全面的配电监测或接入能源管理系统，PAC3200是您的最佳选择。

Q2: PAC3200 参数怎么设置？

A2: PAC3200 参数设置有两种方式：一是通过仪表面板上的 4 个功能按键进行设置，支持中文菜单操作，简单直观；二是通过 RS485 通信接口使用上位机软件进行远程设置。详细的参数设置步骤请参考PAC3200 说明书，我们也提供免费的技术支持服务，帮助您完成仪表调试。

Q3: PAC3200 支持哪些通信协议？可以和我们现有的系统对接吗？

A3: PAC3200标配支持 Modbus-RTU 通信协议，可选配 PROFIBUS DP 或以太网通信模块。这三种是目前国内最主流的电力通信协议，几乎所有的能源管理系统、SCADA 系统、PLC 系统都支持。如果您的系统使用其他特殊协议，我们也可以提供定制化开发服务。

Q4: PAC3200 接线图怎么看？

A4: PAC3200 接线图分为电源接线、电压接线、电流接线、通信接线和开关量输入输出接线几个部分。电源接 AC85-270V 或 DC80-270V；电压直接接三相电压；电流通过电流互感器接入，注意互感器的极性；通信采用 RS485 总线，A 接 A、B 接 B。我们的产品包装内会附带详细的接线图，您也可以联系我们的技术人员获取电子版接线图。

Q5: 你们的 PAC3200 质保期是多久？

A5: 我们所有的PAC3200 多功能表及全系列电力仪表产品均提供2 年免费质保，质保期内非人为损坏的产品故障，我们免费维修或更换。同时我们提供终身技术支持服务，您在使用过程中遇到任何问题都可以随时联系我们的技术团队。

邦华电气专注于电力监控与电能计量领域十余年，拥有完善的研发、生产与服务体系。我们不仅为您提供高品质的PAC3200 三相多功能电力仪表产品，还可以根据您的具体需求提供定制化的能源管理解决方案。无论您是需要单个仪表还是整套智能配电系统，我们都能为您提供专业、高效的服务。现在联系我们，即可获取免费的PAC3200 说明书电子版与技术方案，让您的配电系统更加智能、安全、高效。
