PD666-2S4三相多功能电力仪表—— 72 型高性价比全电量监测仪表

PD666-2S4三相多功能电力仪表概述：

PD666-2S4 是邦华电气专为 0.4kV 低压配电系统设计的新一代智能电力监测仪表，经 PT/CT 接入可扩展至 10kV 及以上中压系统。该仪表集全电量测量、双向电能计量、谐波分析、数据显示和远程通信于一体，采用 72×72mm 标准面板尺寸，可直接替代传统指针式仪表和多个单功能数显仪表，大幅降低配电柜空间占用和采购成本。

所有产品严格遵循 GB/T 17215.323-2008、IEC 61557-12 等国家标准，通过 EMC 电磁兼容三级测试，能够在 - 10℃~+55℃的宽温环境下稳定运行，抗干扰能力强，适用于各种复杂的工业现场环境。

PD666-2S4三相多功能电力仪表相关产品：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号 6L2-A (0-5A-2000A/5A)、6L2-V (0-250V/450V)、42L6-A/V、85L1-A/V、99T1-A/V，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以 CD194 系列为核心，包括 CD194I-1X1/2X1/3X1/9X1、CD194U-1X1/2X1/3X1/9X1，以及对应的三相型号 CD194I-X3、CD194U-X3。采用高亮 LED 或高清 LCD 数字显示，替代传统指针式仪表，提供更清晰准确的读数，覆盖 48×48mm 至 96×96mm 全系列标准盘面尺寸，功能简捷、体积小巧、操作简单。

多功能电力仪表

邦华电气多功能电力仪表以 PD666 系列为核心，包括基础型 PD666-2S4/3S4/9S4，液晶显示型 PD666-2SY/3SY/9SY，以及增强型 PD666-2S7/3S7/9S7。提供从基础到高级的全电量测量和电能管理功能，能够实时监测电压、电流、功率、功率因数、频率、电能等参数，并支持谐波分析、需量计算、数据记录和多种通讯协议。

多功能电能表

邦华电气多功能电能表主要包括电子式 DTSD666、DSSD666，以及传统感应式 DT862-4、DS862-4 系列，支持三相四线和三相三线制测量，具备高精度电能计量功能。部分电子式型号带有全电量监测和谐波分析能力，支持多费率分时计费，适用于工业企业、商业建筑和公共设施的电能计量与成本核算。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，主要包括 DTSD666-DL、DSSD666-DL 系列。提供高精度全电量测量和电能计量功能，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

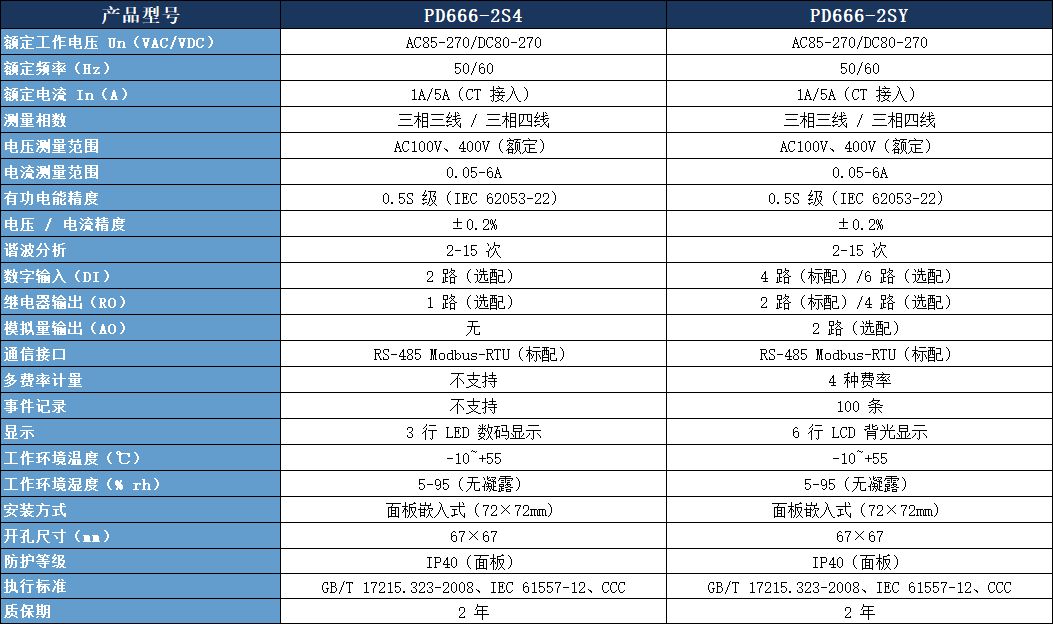

PD666-2S4 与 PD666-2SY 参数对比表：

核心功能与优势：

工业级高精度测量：采用 24 位 AD 采样芯片，电压 / 电流精度 ±0.2%，有功电能精度 0.5S 级，满足企业内部能耗考核和成本核算需求

全参数一体化采集：一台仪表同时测量三相电压、三相电流、有功 / 无功 / 视在功率、功率因数、频率、相角等所有常用电力参数，替代多个传统仪表

双向四象限电能计量：支持正向 / 反向有功及四象限无功电能计量，完美适配分布式光伏、储能系统等双向潮流应用场景

标准通信接口：标配 RS485 通信接口，支持 Modbus-RTU 协议，可与大多数 PLC、SCADA 系统及能源管理软件无缝对接

72 型标准尺寸：72×72mm 标准面板尺寸，开孔尺寸 67×67mm，可直接替换市场上绝大多数同尺寸仪表，改造升级无需重新开孔

高亮度 LED 显示：采用高亮度红色 LED 数码管，即使在强光环境下也能清晰读数，可视距离远

宽电压电源设计：支持 AC85-270V/DC80-270V 宽范围电源输入，适应电网电压波动大的工业现场环境

高可靠性设计：采用工业级元器件，通过严格的电磁兼容测试，抗干扰能力强，能够在恶劣环境下长期稳定

选型建议：PD666-2S4 vs PD666-2SY

  典型应用场景：

  工业配电系统：出线柜、电容补偿柜、电动机控制中心的电力参数监测

  商业建筑与写字楼：楼层配电箱、公共区域用电监测

  数据中心：列头柜、服务器机柜的电力监控

  市政工程：路灯照明、给排水系统的电力监测

  新能源行业：光伏逆变器、储能系统的电能计量

  智能楼宇：楼宇自动化系统的电力监测节点

安装与接线说明：

安装方式：采用面板嵌入式安装，将仪表插入预先开好的 67×67mm 孔中，用配套的固定支架从背面拧紧即可

电压接线：电压输入直接并联到被测电路，注意相序正确，严禁短路

电流接线：电流输入经电流互感器接入，注意互感器的极性（K1 接仪表电流输入端，K2 接仪表电流输出端并可靠接地），电流互感器二次侧严禁开路

通信接线：RS485 通信采用屏蔽双绞线，A 接 A，B 接 B，屏蔽层单端接地，通信距离最远可达 1200 米

电源接线：电源接仪表的 L 和 N 端子，注意电源电压范围，严禁超压使用

注意事项：接线前请务必断开电源，确保接线正确无误后再通电；通电前请检查 CT 二次侧是否已可靠接地

常见疑问解答：

Q1：PD666 是什么意思？

A：PD666 是电力仪表的型号命名代码，其中 "PD" 代表多功能电力仪表，"666" 是产品系列代号。邦华电气的 PD666 系列是专门针对低压配电系统设计的智能电力监测仪表，广泛应用于工业、商业、市政等各个领域。

Q2：PD666-2S4 参数是多少？

A：PD666-2S4 的主要参数包括：工作电压 AC85-270V/DC80-270V，额定电流 1A/5A，电压 / 电流精度 ±0.2%，有功电能精度 0.5S 级，支持 2-15 次谐波分析，标配 RS485 Modbus-RTU 通信接口，外形尺寸 72×72mm，开孔尺寸 67×67mm。详细参数请参考本文中的详细技术参数表。

Q3：PD666-2S4 接线图在哪里可以找到？

A：您可以联系邦华电气的客服人员获取 PD666-2S4 的详细接线图和电子版使用说明书。我们也会在发货时随产品附带纸质版的安装使用手册，里面包含了完整的接线示意图和操作说明。

Q4：PD666-2S4 可以直接替代 6L2 指针表吗？

A：是的，PD666-2S4 采用 72×72mm 标准尺寸，开孔尺寸 67×67mm，与传统 6L2 指针表的安装尺寸完全一致，可以直接替换，无需重新开孔。

Q5：PD666-2S4 的交货期是多久？

A：PD666-2S4 是我们的常规主力型号，备有大量现货，当天即可发货；如需定制特殊参数或功能，一般 3-7 个工作日内发货。

Q6：你们的质保期是多久？

A：邦华电气为 PD666-2S4 及所有 PD666 系列产品提供2 年质保期，质保期内如出现非人为损坏的质量问题，我们将免费为您维修或更换。

PD666-2S4 三相多功能电力仪表凭借其小巧的尺寸、全面的功能、卓越的性能和极高的性价比，已经成为低压配电系统中最受欢迎的电力监测仪表之一。邦华电气不仅提供优质的产品，还为您提供专业的技术支持和完善的售后服务。如果您有任何关于 PD666-2S4 的需求或疑问，欢迎随时联系我们，我们将竭诚为您服务。
