CD194E-2S4三相多功能电力仪表—— 72×72mm 高性价比电力监测解决方案

CD194E-2S4三相多功能电力仪表概述：

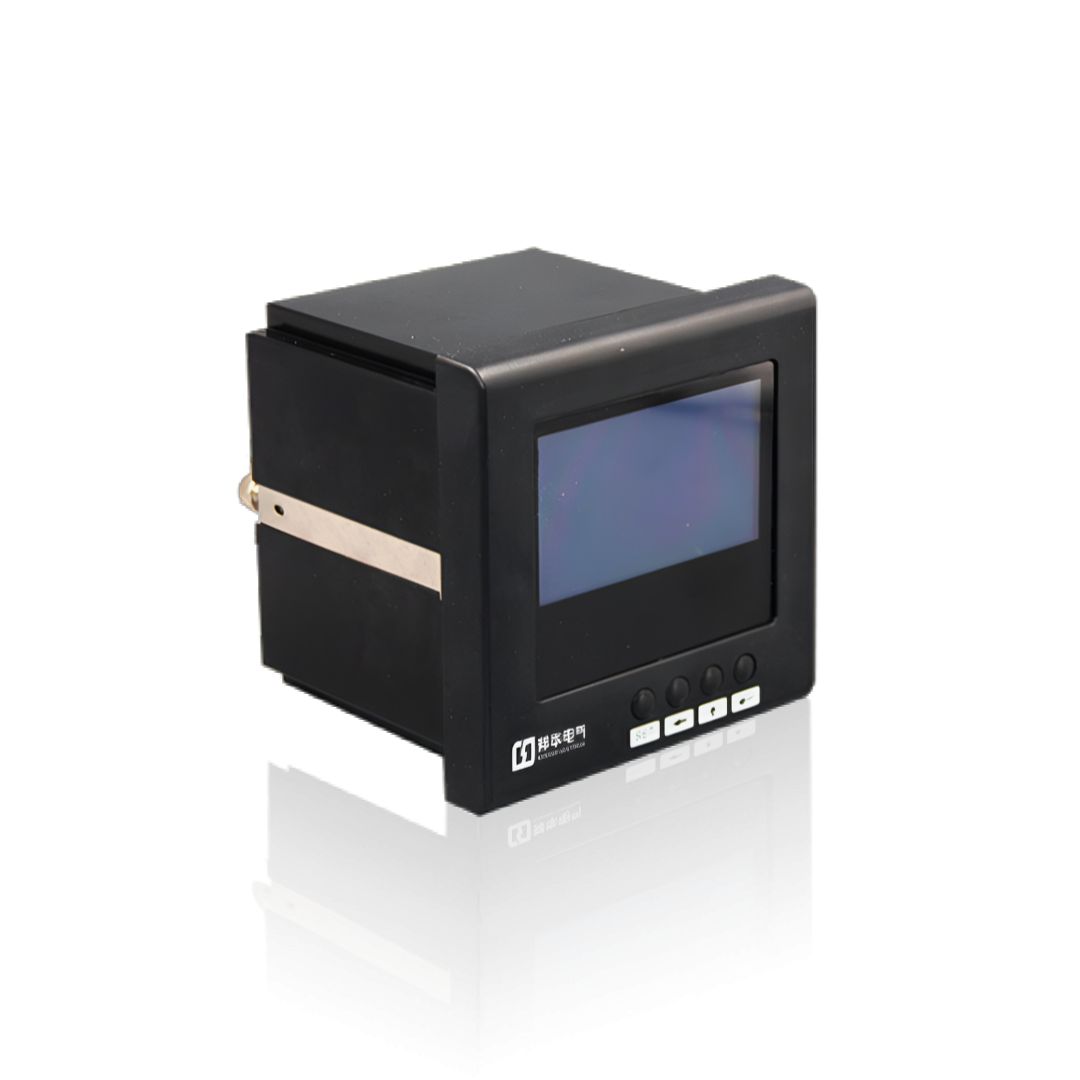

邦华电气 CD194E-2S4 是专为 0.4kV 低压配电系统设计的经济型三相多功能电力仪表，采用 72×72mm 标准面板尺寸，开孔尺寸 67×67mm，完美适配绝大多数配电柜的安装需求。

该产品集全电量测量、双向电能计量、数据显示、远程通信于一体，一台即可替代传统的 6L2-A/V、42L6-A/V 等多只指针式仪表，大幅降低您的采购和安装成本。所有产品严格遵循 GB/T 17215.323-2008、IEC 61557-12 等国家标准，通过 CCC 认证，提供 2 年质保期，让您使用无忧。

CD194E-2S4三相多功能电力仪表相关产品：

指针式模拟仪表

邦华电气指针式模拟仪表主要包括国内通用标准型号6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V，精度等级均为 1.5 级，适用于交直流配电系统的本地基本参数监测。盘面安装型提供 48×48mm、72×72mm 和 120×120mm 三种标准尺寸，采用嵌入式安装方式，无需复杂接线，直观显示电流、电压等基本电参数。

基础数显仪表

邦华电气基础数显仪表以CD194 系列为核心，包括CD194I-1X1/CD194I-2X1/CD194I-3X1/CD194I-9X1、CD194U-1X1/CD194U-2X1/CD194U-3X1/CD194U-9X1，以及对应的三相型号CD194I-X3、CD194U-X3。采用高亮 LED 或高清 LCD 数字显示，替代传统指针式仪表，提供更清晰准确的读数，覆盖 48×48mm 至 96×96mm 全系列标准盘面尺寸，功能简捷、体积小巧、操作简单。

多功能电力仪表

邦华电气多功能电力仪表以CD194E 系列为核心，包括基础型CD194E-2S4/CD194E-3S4/CD194E-9S4和液晶显示型CD194E-2SY/CD194E-3SY/CD194E-9SY。提供从基础到高级的全电量测量和电能管理功能，能够实时监测电压、电流、功率、功率因数、频率、电能等参数，并支持谐波分析、需量计算、数据记录和多种通讯协议。

多功能电能表

邦华电气多功能电能表主要包括传统感应式DT862、DS862、DD862，以及电子式DTSD607、DSSD607系列，支持单相、三相四线和三相三线制测量，具备高精度电能计量功能。部分电子式型号带有全电量监测能力，支持多费率分时计费和远程通讯，适用于工业企业、商业建筑和公共设施的电能计量与成本核算。

导轨式电能表

邦华电气导轨式电能表采用紧凑的 DIN 导轨安装设计，极大节省安装空间和成本，主要包括DDSU607、DTSD607-DL、DSSD607-DL系列。提供从基础电能计量到高级多功能测量的完整解决方案，支持直接连接或 CT 连接，适用于分户计量、能耗分项计量和成本分摊等应用场景。

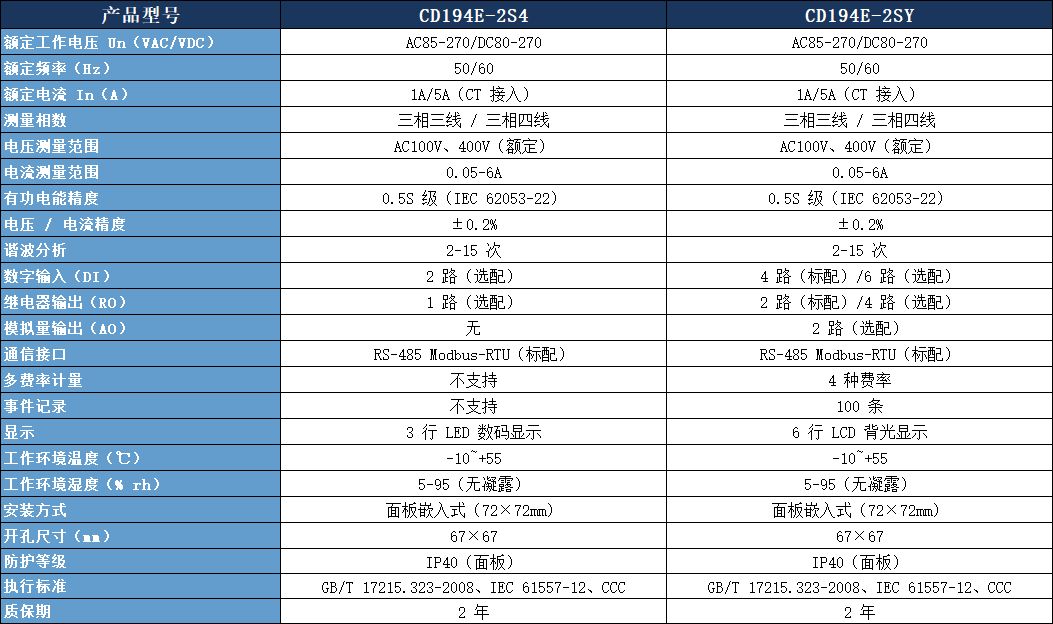

CD194E-2S4 与 CD194E-2SY 详细参数对比表：

CD194E-2S4 核心功能与优势：

1. 0.5S 级高精度测量，数据准确可靠

采用先进的 24 位 AD 采样芯片，电压 / 电流精度高达 ±0.2%，有功电能精度达到 0.5S 级，完全满足企业内部能耗考核和一般贸易结算需求。可任意设置 PT/CT 变比，适配不同电压和电流等级的测量场景。

2. 全参数采集，一机多用

一台 CD194E-2S4 即可同时测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率、有功电能、无功电能等所有常用电力参数，真正实现 "一块表搞定一个回路"。

3. 双向四象限电能计量

支持正向 / 反向有功及四象限无功电能计量，完美适配分布式光伏、储能等双向潮流场景，让您清晰掌握电能的流向和使用情况。

4. 标配 RS485 通信，轻松组网

标配 RS485 通信接口，支持标准 Modbus-RTU 协议，可与大多数 PLC、SCADA 系统及能源管理软件无缝对接，实现远程数据采集和集中监控。

5. 工业级设计，稳定耐用

采用工业级元器件和防氧化镀锡线路板，通过严格的 EMC 电磁兼容测试，能够在 - 10℃~+55℃的宽温环境和各种恶劣工业现场长期稳定运行。

6. 操作简单，维护方便

3 行 LED 数码管显示，清晰直观，即使在强光环境下也能轻松读取数据。按键操作简单易懂，无需专业人员即可完成 CT/PT 变比设置等基本操作。

两款产品选型指南：

  典型应用场景：

  工业配电系统：出线柜、电容补偿柜、电动机控制中心的电力监测

  商业建筑与写字楼：公共区域用电监测、租户分户计量

  数据中心：UPS 电源、精密空调、服务器机柜的电力监控

  市政工程：路灯照明、给排水、交通信号系统的电力监测

  新能源行业：光伏逆变器、储能变流器的电能计量

安装与接线说明：

安装方式：嵌入式安装，将 CD194E-2S4 插入 67×67mm 的标准开孔，用配套的固定支架拧紧即可，无需其他工具。

电压接线：电压输入直接并联到被测电路，注意相序正确，不要接反。

电流接线：电流输入经电流互感器接入，K1 接仪表电流输入端，K2 接仪表电流输出端并可靠接地。特别提醒：电流互感器二次侧严禁开路，否则会产生高压，危及人身和设备安全。

通信接线：RS485 通信采用屏蔽双绞线，A 接 A，B 接 B，屏蔽层单端接地，通信距离最远可达 1200 米。

注意事项：接线前请务必断开电源，确保接线正确无误后再通电。

常见疑问解答：

Q1：CD194E2S4 参数中的开孔尺寸是多少？

A：CD194E-2S4 的开孔尺寸是 67×67mm，外形尺寸是 72×72mm，是目前配电柜中应用最广泛的标准尺寸之一。

Q2：CD194E-2S4 的精度等级是多少？能否用于贸易结算？

A：CD194E-2S4 的有功电能精度为 0.5S 级，符合国家相关标准，可用于企业内部能耗考核和一般贸易结算。

Q3：CD194E-2S4 支持哪些通信协议？

A：标配支持 Modbus-RTU 协议，可与绝大多数工业控制系统无缝对接。如需 DL/T645、Profibus 等其他协议，可提供定制开发服务。

Q4：如何修改 CD194E-2S4 的 CT/PT 变比？

A：可以通过仪表面板的三个按键直接修改，也可以通过 RS485 通信接口远程配置。具体操作步骤请参考产品使用说明书，或联系我们的技术支持人员。

Q5：你们的交货期是多久？

A：CD194E-2S4 等常规型号我们备有大量现货，当天即可发货；定制型号一般 3-7 个工作日内发货。

Q6：你们的产品质保期是多久？

A：邦华电气所有电力仪表产品均提供2 年质保期，质保期内非人为损坏免费维修或更换。

CD194E-2S4 作为 72×72mm 尺寸的主力型号，凭借其卓越的性能、稳定的质量和极高的性价比，已经成为众多客户的首选产品。它不仅能够满足您的基本电力监测需求，还能为您的能源管理系统提供准确可靠的数据支持。

邦华电气同时提供 CD194I/U 系列数显仪表、DTSD607 系列电能表、导轨式仪表以及各种指针式仪表，一站式满足您的所有电力监测需求。我们拥有专业的技术团队，能够为您提供从选型、设计到安装、调试的全程服务。如果您有任何需求或疑问，欢迎随时联系我们。
